Dalam dunia teknologi informasi dan komunikasi, kabel straight memiliki peran yang sangat vital dalam menghubungkan berbagai perangkat elektronik. Sebagai salah satu jenis kabel yang umum digunakan dalam jaringan komputer, kabel straight memiliki keunikan tersendiri dalam pengaturan konektor di kedua ujungnya. Hal ini memungkinkan kabel ini untuk digunakan dalam situasi di mana dua perangkat membutuhkan koneksi langsung tanpa adanya perubahan dalam susunan sinyal. Memasang kabel straight dengan benar adalah kunci utama untuk memastikan koneksi yang stabil dan efisien antara perangkat-perangkat tersebut. Dalam artikel ini, Sonde.id akan membahas secara mendalam tentang cara memasang kabel straight dengan tepat. Mulai dari mengenal jenis kabel straight, fungsi-fungsinya dalam sebuah jaringan, hingga langkah-langkah praktis untuk memasangnya dengan benar. Pemahaman yang komprehensif tentang kabel straight dan proses pemasangannya akan sangat membantu para teknisi dan pengguna jaringan dalam memelihara dan meningkatkan kinerja jaringan komputer mereka.
Sekilas tentang Cara Memasang Kabel Straight
Ketika berurusan dengan jaringan komputer, salah satu hal yang mungkin sering Anda dengar adalah “kabel straight”. Kabel ini adalah bagian vital dalam menghubungkan berbagai perangkat, memastikan data dapat mengalir dengan lancar dan tanpa hambatan. Namun, bagi sebagian orang, memasang kabel straight mungkin terdengar rumit atau membingungkan. Dalam artikel ini, kita akan membahas secara mendalam cara pasang kabel straight, langkah demi langkah, sehingga Anda dapat melakukannya dengan percaya diri.
Mengenal Kabel Straight
Sebelum kita membahas langkah-langkahnya, ada baiknya kita mengenal kabel straight dengan lebih baik. Kabel straight, juga dikenal sebagai “straight-through cable” dalam bahasa Inggris, adalah jenis kabel yang digunakan untuk menghubungkan perangkat yang berbeda, seperti komputer ke switch atau router. Kabel ini memiliki konfigurasi pin yang sama di kedua ujungnya, sehingga mengirimkan data dari pin yang sama di satu ujung ke pin yang sama di ujung lainnya.
Fungsi Kabel Straight
Fungsi utama kabel straight adalah untuk menghubungkan perangkat yang berbeda. Misalnya, ketika Anda ingin menghubungkan komputer Anda ke router di rumah atau kantor, Anda akan menggunakan kabel straight. Kabel ini memastikan bahwa data yang dikirim dari komputer Anda bisa sampai dengan benar ke router, dan sebaliknya.
Warna Kabel Straight
Ketika melihat kabel straight, Anda mungkin melihat ada beberapa warna yang berbeda pada setiap kabel di dalamnya. Warna-warna ini sebenarnya tidak hanya sekadar estetika, tetapi memiliki makna yang penting dalam menentukan fungsinya. Berikut adalah warna-warna yang umum pada kabel straight beserta fungsinya:
- Putih dengan Jalur Biru – Ini adalah kabel transmit data dari perangkat asal (transmitter) ke perangkat tujuan (receiver).
- Biru – Merupakan kabel untuk menerima data pada perangkat tujuan.
- Putih dengan Jalur Orange – Kabel ini digunakan untuk transmit data lagi, tetapi pada jalur yang berbeda.
- Orange – Digunakan untuk menerima data pada jalur yang berbeda pula.
- Putih dengan Jalur Hijau – Kembali lagi sebagai transmit data, tetapi pada jalur ketiga.
- Hijau – Kabel ini menerima data pada jalur ketiga.
- Putih dengan Jalur Cokelat – Terakhir, ini adalah kabel transmit data terakhir dari perangkat asal.
- Cokelat – Dan yang terakhir, kabel ini menerima data terakhir pada perangkat tujuan.
Setiap warna dan kombinasi warna ini memastikan bahwa data dapat bergerak dari satu perangkat ke perangkat lainnya dengan benar, sesuai dengan standar yang ada.
Urutan Kabel Straight
Selanjutnya, penting untuk mengetahui urutan kabel pada kabel straight. Urutan ini akan membantu Anda memastikan bahwa kabel terpasang dengan benar, dan data dapat mengalir dengan lancar antara perangkat. Berikut adalah urutan kabel straight yang umum digunakan:
- Putih dengan Jalur Hijau
- Hijau
- Putih dengan Jalur Biru
- Biru
- Putih dengan Jalur Orange
- Orange
- Putih dengan Jalur Cokelat
- Cokelat
Memahami urutan ini akan membantu Anda saat memasang kabel straight, karena Anda akan tahu bahwa setiap kabel harus disusun dengan benar sesuai urutan tersebut.
Cara Memasang Kabel Straight
Sekarang, mari kita masuk ke inti dari artikel ini, yaitu langkah-langkah cara pasang kabel straight. Pastikan Anda telah menyiapkan peralatan yang diperlukan sebelum memulai, seperti kabel straight itu sendiri, tang crimping, dan mungkin gunting untuk memotong kabel. Berikut adalah langkah-langkahnya:
- Persiapkan Kabel dan Strip Ujungnya
- Ambil kabel straight dan potong ujungnya dengan hati-hati menggunakan gunting atau pisau khusus.
- Setelah dipotong, strip bagian luar kabel dengan sekitar 1,5 hingga 2 sentimeter menggunakan alat stripping kabel.
- Susun Kabel Sesuai Urutan
- Sekarang, susun kabel sesuai dengan urutan yang telah disebutkan sebelumnya: Putih dengan Jalur Hijau, Hijau, Putih dengan Jalur Biru, Biru, Putih dengan Jalur Orange, Orange, Putih dengan Jalur Cokelat, Cokelat.
- Pastikan setiap kabel berada pada posisi yang benar dan rapi.

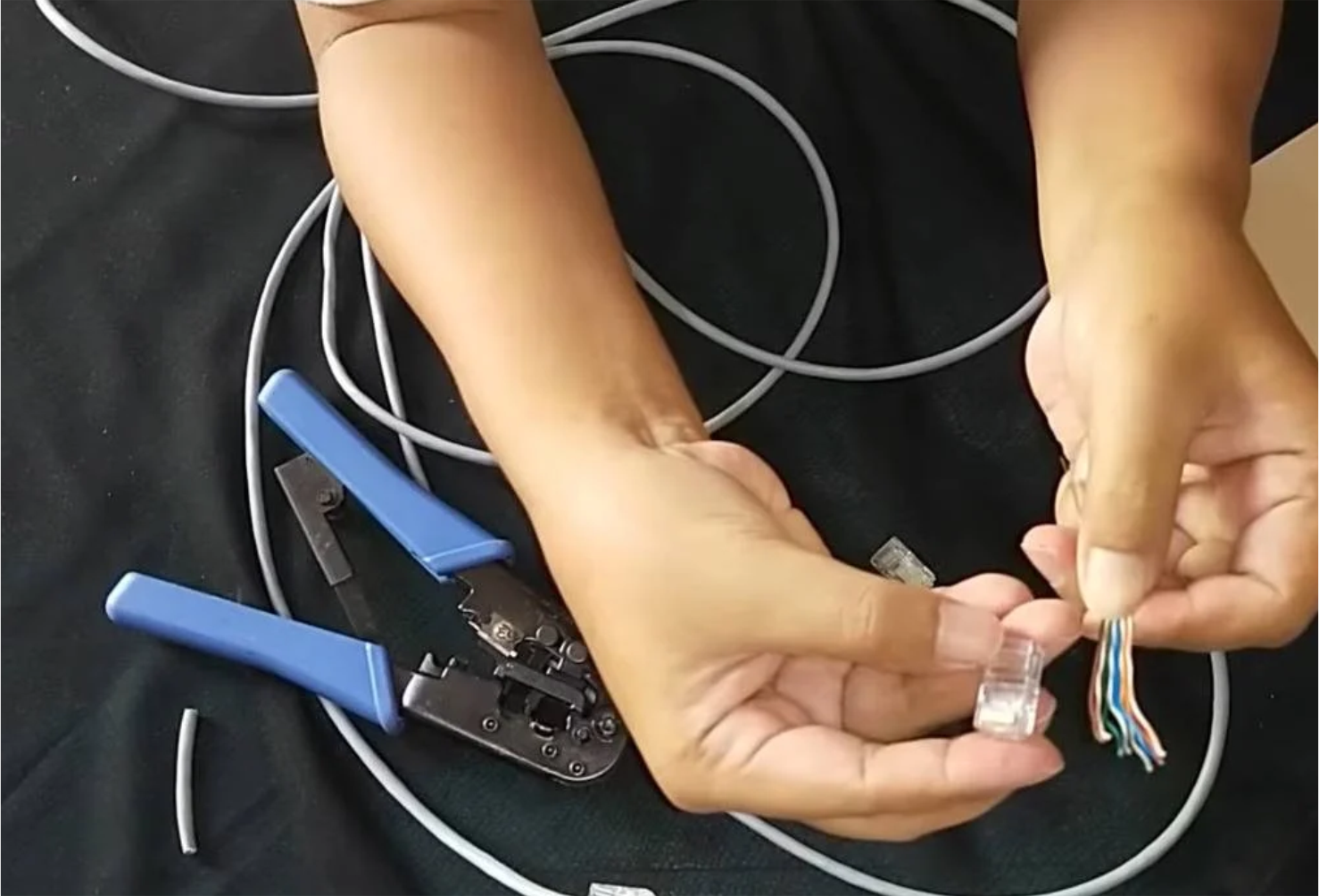

- Masukkan Kabel ke RJ-45 Plug
- Ambil RJ-45 plug dan pastikan Anda memegangnya dengan benar.
- Masukkan kabel ke dalam plug dengan hati-hati, pastikan setiap kabel masuk ke slot yang sesuai.
- Pastikan juga bahwa bagian ujung kabel telah masuk ke dalam plug sejauh mungkin.
- Gunakan Tang Crimping
- Setelah kabel dimasukkan ke dalam plug, ambil tang crimping.
- Letakkan plug yang telah dimasukkan kabel ke dalamnya ke dalam tang crimping dengan hati-hati.
- Tekan tang crimping dengan kuat, pastikan semua bagian kabel terjepit dengan baik oleh plug.
- Periksa dan Uji Kabel
- Setelah proses crimping selesai, periksa kembali setiap kabel apakah terpasang dengan benar sesuai urutan.
- Uji kabel yang telah Anda pasang dengan menghubungkannya ke perangkat yang diinginkan, seperti router atau komputer.
- Pastikan koneksi stabil dan data dapat mengalir dengan lancar antara perangkat.
Dengan mengikuti langkah-langkah di atas, Anda seharusnya dapat memasang kabel straight dengan benar dan efisien. Penting untuk melakukan setiap langkah dengan hati-hati dan teliti agar hasilnya optimal.
Kesimpulan
Dalam dunia jaringan komputer, kabel straight merupakan salah satu komponen yang sangat penting. Dengan memahami cara memasangnya dengan benar, Anda dapat menghindari masalah koneksi dan memastikan data dapat mengalir dengan lancar antara perangkat. Dalam artikel ini, kita telah membahas secara mendalam mengenai cara memasang kabel straight, mulai dari pengenalan, fungsi, warna, urutan kabel, hingga langkah-langkah detailnya.
