Pemasangan Current Transformer (CT) merupakan aspek penting dalam infrastruktur listrik modern yang berkembang pesat. CT tidak hanya digunakan untuk mengukur arus listrik dengan akurat tetapi juga merupakan komponen vital dalam sistem proteksi dan pemantauan. Dengan semakin kompleksnya jaringan listrik, pemahaman tentang cara memasang CT dengan benar menjadi sangat penting untuk memastikan operasi yang efisien dan aman. Dalam artikel ini, Sonde.id akan membahas secara rinci tentang cara pasang CT listrik, mulai dari pengenalan tentang apa itu CT listrik, fungsinya dalam sistem tenaga, hingga langkah-langkah praktis untuk melakukan pemasangan. Langkah-langkah yang diberikan akan membantu Anda memahami proses pemasangan CT dari awal hingga akhir, termasuk persiapan yang diperlukan sebelum memulai instalasi hingga pengujian dan verifikasi setelah instalasi selesai. Dengan memahami proses ini, diharapkan pembaca dapat melaksanakan pemasangan CT dengan percaya diri dan tepat, memastikan keandalan dan keamanan sistem listrik yang dioperasikan. Langkah-langkah yang kami sajikan didasarkan pada praktik terbaik dalam industri listrik dan akan membantu Anda menghindari masalah potensial serta memastikan operasi yang optimal dari sistem tenaga Anda.
Sekilas tentang Pemasangan CT Listrik
Pemasangan Current Transformer (CT) dalam sistem kelistrikan adalah langkah krusial untuk memastikan pengukuran arus yang akurat dan efisiensi operasional yang tinggi. CT merupakan perangkat yang memainkan peran penting dalam mengukur arus listrik yang masuk ke peralatan seperti pengukur energi dan proteksi arus lebih. Dengan pemasangan yang tepat, CT dapat membantu mengoptimalkan kinerja sistem listrik dan memastikan keandalan operasionalnya.
Apa Itu CT Listrik?

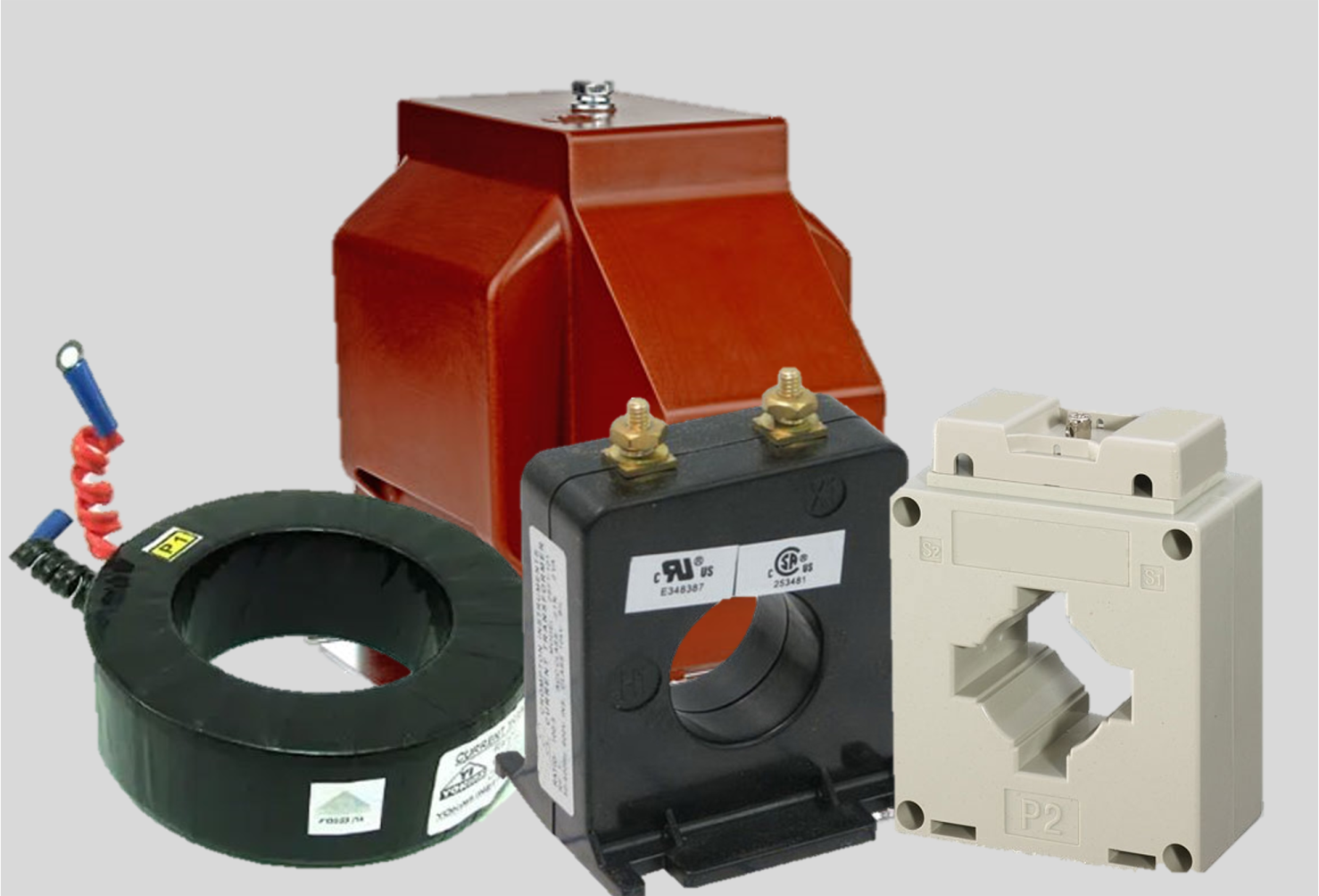

CT atau Current Transformer adalah perangkat elektromagnetik yang digunakan untuk mengubah arus listrik tinggi menjadi arus yang lebih rendah sesuai dengan skala yang dapat diukur oleh peralatan pengukuran dan proteksi. Ini membantu dalam pengukuran dan pengawasan arus listrik yang melewatinya. CT sering digunakan dalam sistem tenaga listrik untuk memonitor dan mengendalikan aliran arus yang besar dengan aman dan efisien.
Fungsi CT Listrik
CT memiliki beberapa fungsi penting dalam sistem kelistrikan, termasuk:
- Pengukuran Arus: CT mengubah arus listrik yang tinggi menjadi arus yang lebih rendah yang dapat diukur dengan peralatan pengukuran standar seperti ammeter dan pengukur energi. Hal ini memungkinkan pengukuran yang akurat dari arus yang melalui sirkuit listrik.
- Proteksi Arus Lebih: CT digunakan dalam sistem proteksi arus lebih untuk mendeteksi arus berlebih dan memicu tindakan proteksi seperti pemutusan sirkuit untuk mencegah kerusakan pada peralatan atau kebakaran.
- Integrasi dengan Sistem Kontrol: CT juga dapat digunakan dalam sistem kontrol untuk memantau arus listrik dan mengontrol operasi peralatan atau sistem terkait berdasarkan kondisi arus yang terdeteksi.
Alat untuk Memasang CT Listrik
Sebelum memulai proses pemasangan CT listrik, pastikan untuk menyiapkan alat dan peralatan yang diperlukan. Berikut adalah daftar alat yang umumnya digunakan dalam proses pemasangan CT listrik:
- CT Listrik: Pastikan memiliki CT yang sesuai dengan spesifikasi yang diperlukan untuk aplikasi tertentu.
- Kabel Listrik: Persiapkan kabel listrik yang sesuai untuk menghubungkan CT dengan peralatan pengukuran atau proteksi yang sesuai.
- Saklar Pemutus: Gunakan saklar pemutus untuk memastikan keamanan selama proses pemasangan dengan memutus pasokan listrik.
- Alat Pemotong dan Pengupas Kabel: Alat-alat ini diperlukan untuk memotong dan mengupas kabel dengan tepat agar dapat terhubung dengan baik.
- Alat Pengukur: Gunakan alat pengukur seperti multimeter untuk memeriksa arus dan tegangan selama proses pemasangan.
- Perangkat Pelindung Diri: Pastikan untuk menggunakan perangkat pelindung diri seperti sarung tangan dan kacamata keselamatan untuk mencegah cedera selama proses pemasangan.
Cara Pasang CT Listrik dengan Benar
Pemasangan CT listrik harus dilakukan dengan hati-hati dan tepat sesuai dengan prosedur yang ditetapkan. Berikut adalah langkah-langkah umum yang harus diikuti untuk memasang CT listrik dengan benar:
- Persiapan: Matikan pasokan listrik dan pastikan bahwa sirkuit di mana CT akan dipasang benar-benar mati. Gunakan saklar pemutus untuk memastikan tidak ada arus yang mengalir selama proses pemasangan.
- Identifikasi Kabel: Identifikasi kabel yang akan dihubungkan ke CT. Pastikan untuk mengidentifikasi kabel fasa dan netral dengan benar sesuai dengan kebutuhan aplikasi.
- Pemotongan dan Pengupasan Kabel: Gunakan alat pemotong dan pengupas kabel untuk memotong dan mengupas isolasi kabel dengan hati-hati. Pastikan untuk tidak merusak inti kabel saat mengupas isolasi.
- Pemasangan CT: Pasang CT dengan benar sesuai dengan arah aliran arus listrik. Pastikan untuk memperhatikan polaritas yang tepat saat memasang CT untuk memastikan pengukuran yang akurat.
- Konektivitas: Hubungkan kabel fasa dan netral ke terminal yang sesuai pada CT. Pastikan koneksi tersebut aman dan kuat untuk menghindari masalah potensial selama operasi.
- Pemeriksaan: Setelah CT terpasang, periksa kembali semua koneksi untuk memastikan tidak ada yang longgar atau tidak terhubung dengan benar. Gunakan alat pengukur untuk memeriksa arus dan tegangan untuk memastikan semua parameter sesuai dengan yang diharapkan.
- Uji Fungsi: Setelah semua koneksi diverifikasi, nyalakan pasokan listrik dan uji fungsi CT dengan melakukan pengukuran arus menggunakan peralatan pengukur yang sesuai. Pastikan hasil pengukuran sesuai dengan yang diharapkan.
- Penyelesaian dan Pembersihan: Setelah CT berfungsi dengan baik, lengkapi proses pemasangan dengan menutup dan melindungi semua koneksi dengan baik. Bersihkan area pemasangan dari sisa-sisa material dan pastikan tidak ada bahaya atau gangguan potensial di sekitar CT.
Dengan mengikuti langkah-langkah di atas dengan benar, Anda dapat memasang CT listrik dengan aman dan efisien untuk mendukung operasi sistem kelistrikan dengan baik.
Tips Penting untuk Memasang CT Listrik dengan Sukses
Pemasangan Current Transformer (CT) dalam sistem kelistrikan memerlukan perhatian khusus agar dapat berfungsi secara optimal dan aman. Berikut adalah lima tips penting yang perlu diperhatikan untuk memasang CT listrik dengan sukses:
- Pahami Spesifikasi CT dengan Teliti
Sebelum memulai proses pemasangan, pastikan untuk memahami spesifikasi CT yang akan dipasang. Periksa kapasitas arus, tingkat tegangan, dan spesifikasi teknis lainnya. Memahami spesifikasi ini akan membantu Anda memilih CT yang sesuai dengan kebutuhan sistem listrik Anda. Pemilihan CT yang tepat adalah kunci untuk pengukuran arus yang akurat dan perlindungan yang efektif.
- Periksa Keamanan dan Matikan Pasokan Listrik
Keamanan selalu menjadi prioritas utama dalam pemasangan CT listrik. Pastikan untuk mematikan pasokan listrik sebelum memulai proses pemasangan. Gunakan saklar pemutus atau pemutus sirkuit untuk memastikan tidak ada arus yang mengalir selama pemasangan. Ini akan melindungi Anda dari potensi kejutan listrik dan memastikan pemasangan berlangsung dengan aman.
- Perhatikan Polaritas dan Arah Arus
Penting untuk memperhatikan polaritas CT dan arah aliran arus selama proses pemasangan. Setiap CT memiliki tanda polaritas yang menentukan arah aliran arus yang benar. Memasang CT dengan polaritas yang salah dapat menghasilkan pengukuran yang tidak akurat dan memengaruhi fungsi perlindungan. Pastikan untuk merujuk pada dokumentasi produsen dan memahami polaritas CT sebelum memasangnya.
- Periksa Konektivitas dan Kencangkan Kabel dengan Baik
Konektivitas yang baik adalah kunci untuk kinerja CT yang optimal. Pastikan kabel fasa dan netral terhubung dengan benar ke terminal CT dan kencangkan semua pengikat dengan baik. Koneksi yang longgar dapat menyebabkan resistansi yang tinggi atau bahkan kegagalan koneksi, memengaruhi akurasi pengukuran dan fungsi perlindungan. Lakukan pemeriksaan menyeluruh untuk memastikan semua kabel terpasang dengan aman dan kuat.
- Uji Fungsi Setelah Pemasangan
Setelah pemasangan selesai, lakukan uji fungsi pada CT untuk memastikan semuanya berjalan dengan baik. Nyalakan pasokan listrik dan gunakan peralatan pengukur untuk memeriksa arus yang diukur oleh CT. Pastikan hasil pengukuran sesuai dengan yang diharapkan dan sesuai dengan spesifikasi produsen. Jika ditemukan ketidaksesuaian atau masalah, segera perbaiki sebelum sistem listrik dioperasikan.
Kesimpulan
Dengan Cara pasang CT listrik merupakan proses yang penting dalam memastikan pengukuran arus yang akurat dan perlindungan yang efektif dalam sistem kelistrikan. Dengan memahami apa itu CT, fungsi utamanya, serta langkah-langkah untuk memasangnya dengan benar, Anda dapat memastikan kinerja yang optimal dan keandalan sistem listrik Anda. Penting untuk selalu mengikuti prosedur yang tepat dan menggunakan alat yang sesuai untuk memastikan keselamatan dan efisiensi selama proses pemasangan.
