Pada era digital yang semakin berkembang pesat, koneksi internet menjadi kebutuhan utama bagi banyak individu dan organisasi. Salah satu komponen penting dalam membangun jaringan komputer adalah kabel LAN atau Local Area Network. Kabel LAN berperan sebagai penghubung antara perangkat-perangkat dalam suatu jaringan, seperti komputer, printer, server, dan perangkat jaringan lainnya. Namun, untuk mengoptimalkan fungsi kabel LAN, diperlukan proses crimping yang tepat dan akurat. Crimping pada kabel LAN adalah teknik pemasangan konektor pada ujung kabel menggunakan tekanan tinggi. Proses ini membutuhkan keahlian dan pengetahuan yang baik mengenai jenis kabel, konektor yang sesuai, dan langkah-langkah crimping yang benar. Dalam artikel ini, Sonde.id akan memberikan panduan lengkap tentang crimping kabel LAN beserta tips-tips yang berguna bagi Anda yang ingin melakukan proses crimping secara mandiri. Dengan pemahaman yang baik mengenai crimping pada kabel LAN, Anda dapat memastikan koneksi jaringan Anda stabil, lancar, dan dapat diandalkan untuk berbagai keperluan, mulai dari penggunaan rumahan hingga kebutuhan bisnis yang lebih kompleks. Mari kita eksplorasi lebih dalam tentang crimping pada kabel LAN dan bagaimana Anda dapat melakukannya dengan efektif dan efisien.
Sekilas tentang Crimping Kabel LAN
Crimping pada kabel LAN adalah proses yang penting dalam menghubungkan kabel jaringan komputer agar dapat digunakan dengan baik. Proses ini melibatkan penggunaan alat khusus untuk memasang konektor RJ45 pada ujung kabel, sehingga kabel tersebut dapat terhubung dengan perangkat jaringan seperti switch, router, atau komputer. Dalam artikel ini, kita akan membahas secara mendalam tentang crimping pada abel LAN, mulai dari pengertian, jenis-jenis crimping pada kabel LAN, alat dan bahan yang dibutuhkan, hingga tahap-tahap crimping yang perlu Anda ketahui.
Pengertian Crimping
Crimping adalah proses memasang konektor atau terminal pada ujung kabel dengan menggunakan tekanan tinggi. Tujuan dari crimping adalah untuk membuat hubungan yang kuat dan stabil antara kabel dengan konektor, sehingga data dapat mengalir dengan lancar tanpa gangguan. Dalam konteks kabel LAN, crimping dilakukan untuk memasang konektor RJ45 pada kabel UTP (Unshielded Twisted Pair) yang umum digunakan dalam jaringan komputer.
Jenis Crimping Kabel LAN
Terdapat beberapa jenis crimping pada kabel LAN yang umum digunakan, antara lain:
- Straight-Through Crimping: Jenis crimping ini digunakan untuk membuat kabel straight-through, yang menghubungkan pin yang sama pada kedua ujung kabel. Kabel straight-through biasanya digunakan untuk menghubungkan komputer ke switch atau router.
- Crossover Crimping: Crimping ini digunakan untuk membuat kabel crossover, yang menghubungkan pin-poin tertentu pada ujung kabel agar dapat digunakan untuk menghubungkan dua komputer atau perangkat jaringan tanpa melalui switch atau router.
- Rollover Crimping: Crimping ini digunakan untuk membuat kabel rollover, yang sering digunakan untuk menghubungkan komputer dengan perangkat seperti router atau switch melalui port console.
Setiap jenis crimping memiliki konfigurasi konektor yang berbeda sesuai dengan kebutuhan jaringan yang ingin dibangun.
Alat dan Bahan Crimping pada Kabel LAN
Untuk melakukan crimping pada kabel LAN dengan baik, Anda membutuhkan beberapa alat dan bahan yang harus disiapkan terlebih dahulu. Berikut adalah daftar alat dan bahan yang diperlukan:
- Kabel UTP: Kabel ini menjadi media penghubung antara perangkat dalam jaringan. Pastikan kabel UTP yang Anda gunakan sesuai dengan kebutuhan jaringan Anda, seperti kategori 5e atau kategori 6.
- Konektor RJ45: Konektor ini akan dipasang pada ujung kabel untuk menghubungkan ke perangkat jaringan. Pastikan konektor RJ45 yang digunakan berkualitas baik untuk memastikan koneksi yang stabil.
- Crimping Tool: Alat ini digunakan untuk memasang konektor RJ45 pada ujung kabel dengan cara menekan dan memadatkan bagian-bagian konektor tersebut. Pilihlah crimping tool yang sesuai dengan jenis crimping yang akan Anda lakukan.
- Stripper Kabel: Alat ini digunakan untuk mengupas bagian luar kabel UTP sehingga bagian dalam kabel dapat terlihat dan dipasang dengan benar ke konektor RJ45.
- Kabel Tester: Setelah melakukan crimping, penting untuk melakukan uji coba koneksi menggunakan kabel tester untuk memastikan bahwa kabel yang Anda pasang berfungsi dengan baik dan tidak mengalami gangguan.
- Marker atau Label: Gunakan marker atau label untuk memberi identifikasi pada ujung kabel yang telah Anda crimping agar mudah dikenali saat dipasang ke perangkat jaringan.
Tahap-tahap Crimping pada Kabel LAN
Berikut adalah langkah-langkah atau tahap-tahap crimping kabel tersebut yang perlu Anda ketahui:
- Persiapkan Kabel: Potong kabel UTP sesuai dengan panjang yang diinginkan dan gunakan stripper kabel untuk mengupas bagian luar kabel hingga bagian dalam kabel terlihat.
- Susun Ujung Kabel: Susun urutan warna kabel sesuai dengan standar T568A atau T568B, tergantung pada konfigurasi yang Anda inginkan. Pastikan kabel tersusun rapi dan tidak terjepit.

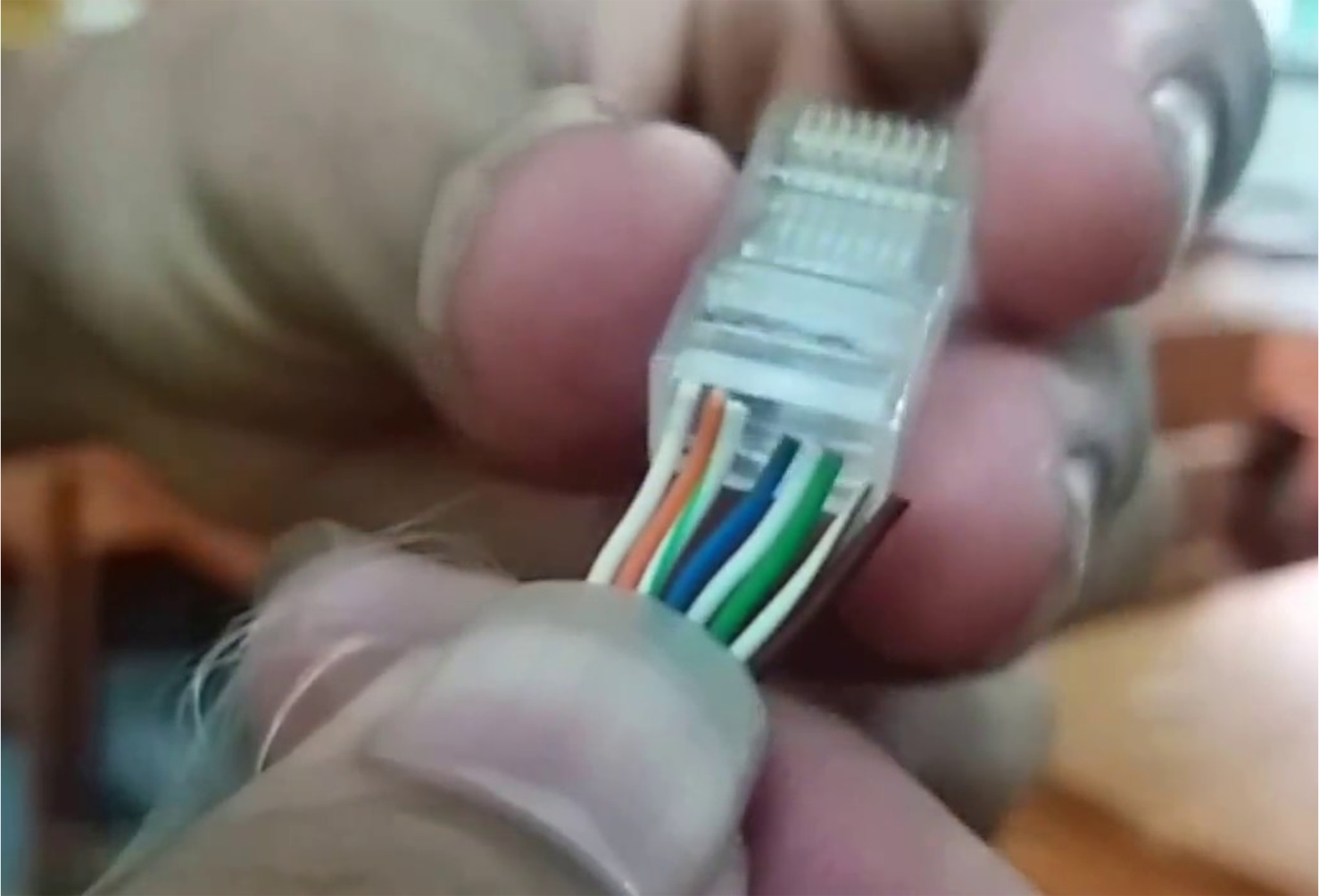

- Pasang Konektor: Masukkan ujung kabel yang telah tersusun warnanya ke dalam konektor RJ45 dengan hati-hati. Pastikan setiap kabel masuk ke dalam slot yang sesuai dengan urutan warnanya.
- Crimp Kabel: Gunakan crimping tool untuk menekan konektor RJ45 hingga terkunci dengan kuat pada ujung kabel. Pastikan crimping dilakukan dengan tepat dan kuat untuk menghindari koneksi yang longgar atau tidak stabil.
- Uji Kabel: Gunakan kabel tester untuk melakukan uji coba koneksi. Sambungkan kedua ujung kabel ke kabel tester dan periksa hasilnya. Pastikan semua pin konektor terhubung dengan benar dan tidak ada gangguan dalam transmisi data.
Dengan mengikuti tahap-tahap di atas dengan benar dan teliti, Anda dapat melakukan crimping kabel tersebutdengan baik dan mendapatkan hasil koneksi yang stabil dan berkualitas.
Tips Penting untuk Sukses dalam Crimping Kabel LAN
Crimping kabel tersebut merupakan proses yang krusial dalam membangun atau memperbaiki jaringan komputer. Koneksi yang baik dapat memastikan kinerja jaringan yang optimal, sementara koneksi yang buruk dapat menyebabkan masalah yang mengganggu. Berikut adalah tips penting yang dapat membantu Anda berhasil dalam proses crimping kabel tersebut:
- Gunakan Alat yang Berkualitas Tinggi
Alat yang berkualitas tinggi sangat penting untuk melakukan crimping kabel tersebutdengan baik. Pastikan Anda menggunakan tang crimper, stripper kabel, dan pemotong kabel yang dirancang khusus untuk pekerjaan ini. Alat yang tepat akan memastikan kabel terpasang dengan kuat dan aman, menghindari masalah koneksi di kemudian hari.
- Pahami Standar Penyusunan Kabel
Sebelum memulai proses crimping, pastikan Anda memahami standar penyusunan kabel LAN seperti T568A atau T568B. Penyusunan kabel yang benar sangat penting untuk memastikan koneksi yang stabil dan konsisten. Pastikan Anda mengikuti standar yang berlaku untuk jaringan Anda, terutama jika Anda akan terhubung ke perangkat jaringan yang sudah ada.
- Perhatikan Kualitas Koneksi
Saat melakukan crimping, pastikan setiap kawat terpasang dengan benar di dalam konektor RJ45. Periksa setiap koneksi dengan cermat dan pastikan tidak ada kawat yang terlewat atau terjepit. Koneksi yang baik adalah kunci untuk memastikan kinerja jaringan yang optimal, jadi pastikan Anda menghabiskan waktu yang cukup untuk memastikan semua koneksi terhubung dengan baik.
- Gunakan Kabel yang Berkualitas
Kualitas kabel LAN juga memainkan peran penting dalam kinerja jaringan Anda. Pastikan Anda menggunakan kabel LAN yang berkualitas tinggi dengan lapisan pelindung yang kuat dan kawat yang berkualitas baik. Kabel yang buruk dapat menyebabkan masalah koneksi yang serius, jadi jangan mengorbankan kualitas kabel demi menghemat biaya.
- Uji Koneksi Secara Rutin
Setelah Anda selesai melakukan crimping kabel tersebut, penting untuk menguji koneksi secara rutin. Hubungkan kabel ke perangkat jaringan dan lakukan tes koneksi untuk memastikan semuanya berfungsi dengan baik. Lakukan tes kecepatan dan latensi untuk memastikan kinerja jaringan yang optimal. Jika Anda menemukan masalah, periksa kembali koneksi dan pastikan semuanya terpasang dengan benar.
Kesimpulan
Crimping kabel LAN adalah proses yang penting dalam membangun jaringan komputer yang handal dan efisien. Dengan menggunakan alat dan bahan yang tepat serta mengikuti tahap-tahap crimping dengan benar, Anda dapat menghasilkan kabel LAN yang berkualitas tinggi dan dapat diandalkan untuk berbagai kebutuhan jaringan.gunakan kabel UTP yang berkualitas baik, pasang konektor dengan hati-hati, dan uji koneksi secara berkala untuk memastikan jaringan Anda beroperasi dengan optimal.
