Dalam era digital dan keamanan yang semakin penting, sistem Closed-Circuit Television (CCTV) telah menjadi solusi yang umum digunakan untuk pengawasan dan pemantauan. Salah satu komponen krusial dalam infrastruktur CCTV adalah kabel coaxial CCTV. Kabel ini memiliki peran yang sangat vital dalam mentransmisikan sinyal video dari kamera ke perangkat penerima seperti monitor atau rekorder. Pada artikel ini, Sonde.id akan membahas secara mendalam tentang fungsi kabel coaxial CCTV, jenis-jenis yang tersedia, ciri-ciri yang membedakannya, cara kerja yang penting dipahami, serta kelebihan dan kekurangannya. Dengan pemahaman yang baik tentang kabel coaxial CCTV, pengguna dapat melakukan instalasi dengan lebih efektif, memastikan kualitas pengawasan yang optimal, dan melakukan pemeliharaan yang diperlukan. Melalui artikel ini, pembaca akan diberikan wawasan yang komprehensif mengenai kabel coaxial CCTV, mulai dari dasar-dasar konstruksi hingga penerapannya dalam sistem CCTV modern. Dengan pemahaman yang mendalam, diharapkan pembaca dapat mengoptimalkan penggunaan kabel coaxial CCTV dalam pengawasan dan pemantauan yang efisien dan handal.
Sekilas tentang Kabel Coaxial CCTV
Dalam industri keamanan modern, penggunaan sistem CCTV (Closed-Circuit Television) menjadi semakin umum dan penting. Kabel coaxial CCTV menjadi tulang punggung dalam infrastruktur CCTV yang andal. Artikel ini akan mengeksplorasi secara mendalam fungsi, jenis, ciri-ciri, cara kerja, serta kelebihan dan kekurangan kabel coaxial CCTV.

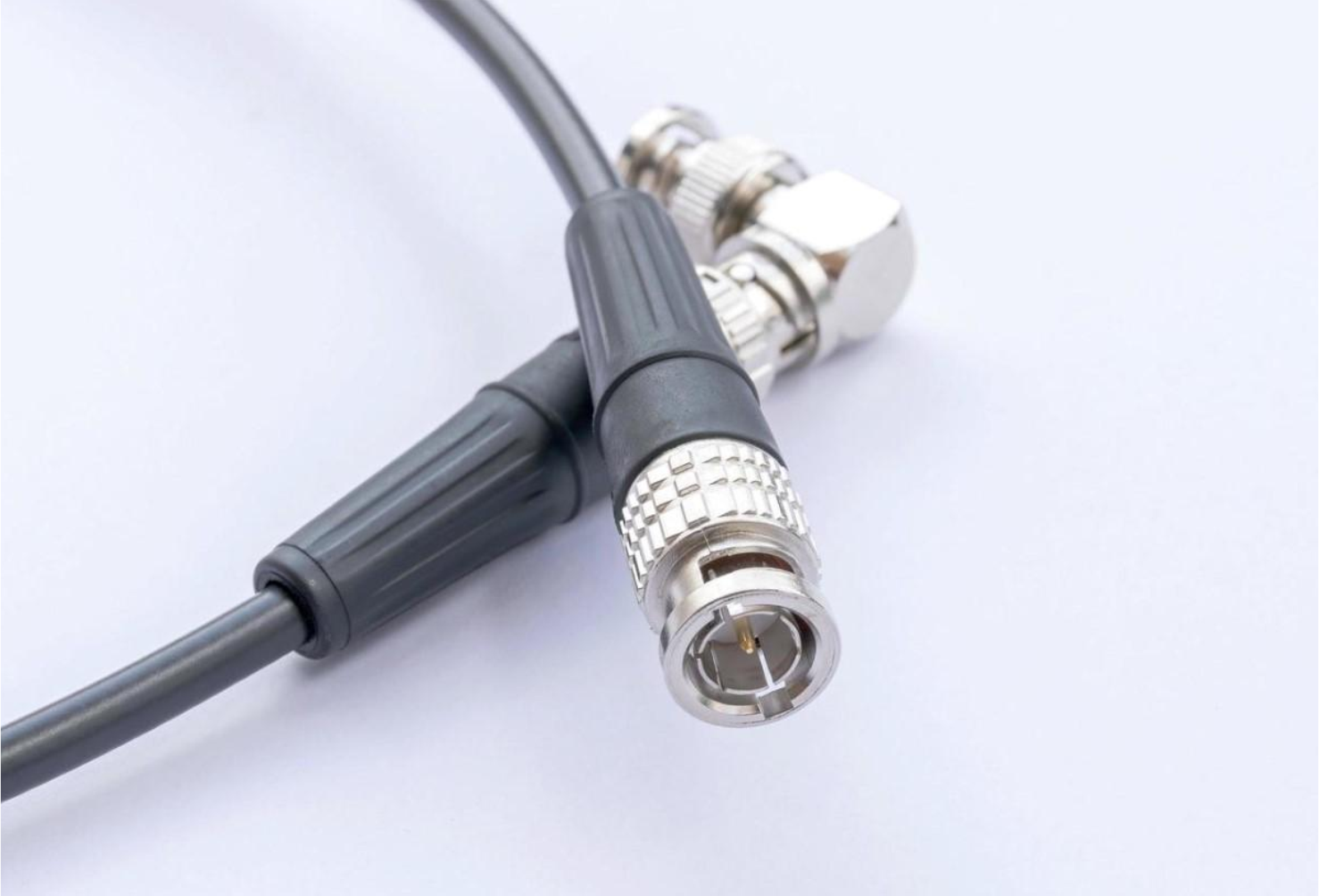

Fungsi Kabel Coaxial CCTV
Kabel coaxial CCTV memainkan peran penting dalam mentransmisikan sinyal video dari kamera CCTV ke monitor atau perangkat perekam. Fungsi utamanya adalah mengirimkan sinyal video dengan kualitas yang tinggi dan stabil. Kabel ini menjadi tulang punggung sistem CCTV karena keandalannya dalam mentransfer data video dalam jarak yang cukup jauh tanpa mengalami degradasi kualitas yang signifikan.
Jenis-Jenis Kabel Coaxial
- RG-59: Salah satu jenis kabel coaxial paling umum yang digunakan dalam sistem CCTV. RG-59 memiliki inti tembaga atau paduan tembaga yang dilapisi dengan isolasi dielektrik, lapisan pelindung, dan mantel PVC.
- RG-6: Lebih tebal dan memiliki karakteristik transmisi yang lebih baik daripada RG-59. RG-6 sering digunakan untuk jarak transmisi yang lebih jauh dan menghasilkan kualitas gambar yang lebih baik.
- RG-11: Merupakan varian kabel coaxial yang lebih tebal dan memiliki kemampuan transmisi yang lebih tinggi. RG-11 umumnya digunakan untuk instalasi jarak jauh dan aplikasi yang membutuhkan throughput data yang tinggi.
Ciri-Ciri Kabel Coaxial
- Konstruksi Berlapis: Kabel coaxial CCTV memiliki konstruksi berlapis yang terdiri dari inti tembaga, isolasi dielektrik, lapisan pelindung, dan mantel luar. Lapisan-lapisan ini memberikan perlindungan terhadap gangguan eksternal dan menjaga integritas sinyal.
- Impedansi yang Stabil: Kabel coaxial CCTV biasanya memiliki impedansi sekitar 75 ohm, yang penting untuk pemindahan sinyal video yang stabil dan berkualitas.
- Tahan Terhadap Gangguan Elektromagnetik: Kabel coaxial dilengkapi dengan lapisan pelindung yang efektif dalam menahan gangguan elektromagnetik yang dapat mempengaruhi kualitas sinyal.
Cara Kerja Kabel Coaxial
Kabel coaxial CCTV mentransmisikan sinyal video dengan cara mengirimkan sinyal listrik melalui inti tembaga di tengah kabel. Isolasi dielektrik memisahkan inti tembaga dari lapisan pelindung yang terbuat dari bahan konduktif, seperti lapisan aluminium foil atau anyaman tembaga. Lapisan pelindung ini kemudian dilapisi dengan mantel luar untuk memberikan perlindungan tambahan dan kekuatan struktural pada kabel. Sinyal video dari kamera CCTV dikirimkan melalui inti tembaga dalam bentuk arus listrik. Isolasi dielektrik membantu menjaga integritas sinyal dengan mencegah gangguan atau interferensi. Sinyal ini kemudian diterima oleh perangkat penerima, seperti monitor atau perekam, di ujung lain kabel coaxial.
Kelebihan dan Kekurangan Kabel Coaxial
Kelebihan:
- Kualitas Gambar yang Tinggi: Kabel coaxial CCTV mampu mentransmisikan sinyal video dalam kualitas yang tinggi tanpa mengalami degradasi yang signifikan, bahkan pada jarak yang cukup jauh.
- Tahan Terhadap Gangguan: Konstruksi berlapis kabel coaxial memberikan perlindungan terhadap gangguan elektromagnetik dan interferensi, menjaga kualitas sinyal.
- Fleksibilitas dalam Instalasi: Kabel coaxial dapat ditempatkan dengan mudah dan fleksibel, baik dalam lingkungan indoor maupun outdoor.
Kekurangan:
- Biaya: Meskipun kabel coaxial dapat diandalkan, biayanya mungkin lebih tinggi dibandingkan dengan alternatif yang lebih murah seperti kabel UTP (Unshielded Twisted Pair).
- Keterbatasan Jarak: Meskipun mampu mentransmisikan sinyal dalam jarak yang cukup jauh, kabel coaxial memiliki batasan jarak tertentu tergantung pada jenis kabel yang digunakan.
Tips untuk Mengoptimalkan Penggunaan Kabel Coaxial CCTV
Kabel coaxial CCTV merupakan komponen vital dalam infrastruktur sistem keamanan, dan penggunaannya yang optimal dapat meningkatkan efisiensi dan kualitas pemantauan. Berikut adalah lima tips untuk membantu Anda mengoptimalkan penggunaan kabel coaxial CCTV:
1. Pilihlah Kabel Coaxial Berkualitas Tinggi
Memilih kabel coaxial berkualitas tinggi sangat penting untuk menjaga kualitas sinyal video. Pastikan untuk memilih kabel yang memiliki konstruksi berlapis dan impendansi yang stabil, seperti RG-59 atau RG-6. Kabel berkualitas tinggi akan lebih tahan terhadap gangguan elektromagnetik dan memberikan transmisi sinyal yang lebih konsisten.
2. Pertimbangkan Jarak Transmisi
Sebelum menginstal kabel coaxial, pertimbangkan jarak transmisi yang dibutuhkan dari kamera CCTV ke monitor atau perekam. Pilihlah jenis kabel yang sesuai dengan jarak yang akan ditempuh. Misalnya, RG-6 lebih sesuai untuk jarak transmisi yang lebih jauh daripada RG-59. Memilih kabel yang sesuai dengan jarak akan membantu menjaga kualitas sinyal video.
3. Gunakan Konektor dan Sambungan yang Berkualitas
Penggunaan konektor dan sambungan yang berkualitas sangat penting untuk mencegah gangguan dan kebocoran sinyal. Pastikan untuk menggunakan konektor yang cocok dengan jenis kabel coaxial yang digunakan, dan periksa secara berkala untuk memastikan tidak ada korosi atau kerusakan pada sambungan. Hindari menggunakan sambungan yang longgar atau tidak sesuai, karena hal ini dapat mengurangi kualitas transmisi sinyal.
4. Hindari Pemasangan Dekat dengan Sumber Interferensi
Saat menginstal kabel coaxial, hindari pemasangan dekat dengan sumber interferensi seperti kabel listrik, peralatan elektronik, atau peralatan yang menghasilkan medan elektromagnetik yang kuat. Interferensi dari sumber-sumber ini dapat menyebabkan gangguan pada sinyal video dan mengurangi kualitas pemantauan CCTV.
5. Lakukan Pemeriksaan dan Pemeliharaan Rutin
Untuk memastikan kinerja optimal, lakukan pemeriksaan dan pemeliharaan rutin pada sistem kabel coaxial CCTV. Periksa secara berkala untuk mengidentifikasi kerusakan atau korosi pada kabel, konektor, dan sambungan. Bersihkan kabel secara teratur dan pastikan tidak ada hambatan fisik yang dapat mempengaruhi transmisi sinyal.
Kesimpulan
Kabel coaxial CCTV merupakan komponen kunci dalam sistem keamanan modern yang menggunakan teknologi CCTV. Dengan fungsi kabel coaxial cctv dalam mentransmisikan sinyal video dengan kualitas yang tinggi dan stabil, serta kelebihan seperti tahan terhadap gangguan dan fleksibilitas instalasi, kabel coaxial CCTV tetap menjadi pilihan yang populer bagi banyak instalasi keamanan. Namun, penting untuk mempertimbangkan kelebihan dan kekurangan kabel ini dalam konteks spesifik setiap instalasi untuk memastikan kebutuhan keamanan yang terpenuhi dengan optimal.
