Motor Honda C70 telah menjadi salah satu ikon dalam dunia motor klasik yang dikenal karena keandalannya dan kemudahan perawatannya. Bagian penting dari sistem kelistrikan pada Honda C70 adalah kabel kontak, yang memiliki fungsi vital dalam menjaga kinerja mesin dan sistem pengapian. Kabel kontak tidak hanya bertanggung jawab untuk mentransfer arus listrik, tetapi juga mengatur proses pengapian yang sangat penting untuk menjaga mesin berjalan dengan lancar. Dalam artikel ini, Sonde.id akan melihat lebih dekat fungsi warna kabel kontak C70 serta menjelajahi jenis-jenis kabel kontak yang digunakan. Dengan pemahaman yang mendalam tentang kabel kontak ini, para penggemar dan pemilik Honda C70 dapat lebih percaya diri dalam merawat dan memperbaiki sistem kelistrikan motor mereka. Mari kita mulai dengan memahami sekilas mengenai peran kabel kontak dalam menjaga performa Honda C70 yang legendaris.

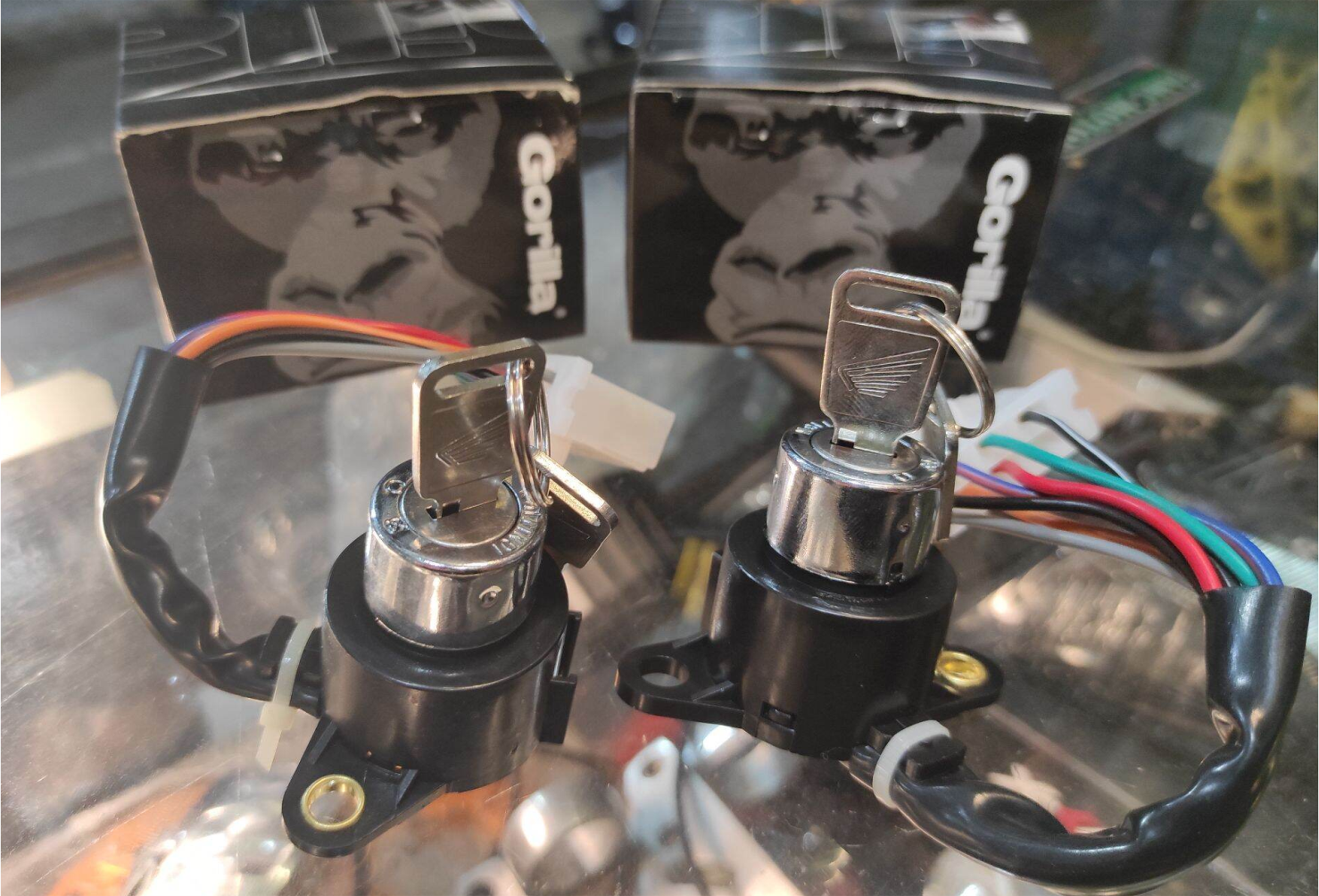

Mengenal Kontak Honda C70
Honda C70, sebuah motor legendaris yang telah menjadi ikon mobilitas di banyak negara, memiliki sejumlah komponen kunci yang memastikan kinerja optimal. Salah satu komponen penting adalah kabel kontak. Dalam artikel ini, kita akan membahas secara mendalam mengenai fungsi dan jenis warna kabel kontak Honda C70, serta jalur kunci kontak C70 kabel 7 yang diperlukan untuk pemahaman yang lebih baik.
Fungsi Kontak Honda C70
Sebelum kita memahami lebih lanjut tentang kabel kontak Honda C70, penting untuk memahami peran utama dari komponen ini dalam sistem motor. Kontak adalah penghubung listrik yang mengatur aliran listrik dari baterai ke komponen-komponen lainnya di motor. Kontak yang baik memastikan motor dapat dinyalakan dengan lancar dan berfungsi secara optimal selama penggunaan.
Jenis Warna Kabel Kontak Honda C70
Kabel kontak Honda C70 memiliki variasi warna yang membedakan fungsi masing-masing kabel. Pengetahuan tentang jenis warna kabel sangat penting untuk pemeliharaan dan perbaikan motor. Berikut adalah beberapa warna kabel yang umum digunakan pada kontak Honda C70 beserta fungsinya:
- Merah: Kabel merah pada kontak Honda C70 biasanya menghubungkan antara baterai dengan sistem pengisian, seperti generator atau alternator. Ini berperan penting dalam memastikan pengisian baterai selama motor beroperasi.
- Hitam: Kabel hitam umumnya adalah ground wire atau kabel tanah. Fungsinya adalah untuk mengarahkan arus listrik ke tanah, memastikan sirkuit tertutup dengan baik dan mencegah terjadinya korsleting atau kebocoran listrik.
- Biru: Kabel biru sering kali merupakan bagian dari sirkuit lampu utama. Ini menghubungkan sakelar lampu utama dengan lampu depan, memungkinkan pengendara untuk mengontrol lampu depan motor dengan mudah.
- Hijau: Kabel hijau pada kontak Honda C70 biasanya terhubung dengan sistem pengapian. Ini mengarahkan arus listrik dari kontak ke koil pengapian, yang kemudian menghasilkan percikan api yang diperlukan untuk pembakaran bahan bakar di dalam ruang bakar.
- Kuning: Kabel kuning sering kali terhubung dengan sistem pengisian baterai melalui regulator tegangan. Ini memastikan bahwa arus listrik yang dihasilkan oleh generator atau alternator diatur dengan baik sehingga tidak merusak baterai.
Jalur Kunci Kontak C70 Kabel 7
Jalur kunci kontak C70 kabel 7 mengacu pada susunan kabel yang terhubung dengan switch atau sakelar kunci kontak pada motor Honda C70. Terdapat tujuh kabel utama yang terhubung ke sakelar kunci kontak, masing-masing memiliki fungsi tersendiri dalam operasi motor. Berikut adalah rincian dari masing-masing kabel:
- Kabel Merah: Kabel ini umumnya terhubung dengan baterai atau sumber listrik utama. Ketika kunci kontak diputar ke posisi “on”, kabel ini mengalirkan arus listrik ke seluruh sistem motor.
- Kabel Hitam: Sebagai ground wire, kabel hitam menghubungkan motor ke tanah. Ini penting untuk menciptakan sirkuit lengkap dan menghindari potensi korsleting listrik.
- Kabel Biru: Kabel biru umumnya terhubung dengan lampu utama. Ketika kunci kontak dalam posisi “on”, kabel ini mengaktifkan lampu utama motor.
- Kabel Hijau: Kabel hijau terhubung dengan sistem pengapian. Ini memastikan bahwa mesin menerima percikan api yang tepat untuk pembakaran bahan bakar.
- Kabel Kuning: Kabel kuning sering terhubung dengan sistem pengisian baterai. Ini memastikan bahwa baterai tetap terisi penuh selama operasi motor.
- Kabel Putih: Kabel putih mungkin terhubung dengan sistem pengisian baterai tambahan, seperti aki kering atau aki tipe gel.
- Kabel Oranye: Kabel ini sering kali terhubung dengan sakelar starter. Ketika kunci kontak diputar ke posisi “start”, arus listrik dialirkan melalui kabel oranye untuk mengaktifkan motor starter.
Tips Penting untuk Memahami Fungsi Warna Kabel Kontak C70
Ketika datang ke pemeliharaan dan perbaikan motor Honda C70, pemahaman yang baik tentang fungsi warna kabel kontak sangatlah penting. Berikut adalah tips penting yang akan membantu Anda memahami dan mengelola kabel kontak C70 dengan lebih efektif:
- Pelajari Diagram Kabel Kontak Honda C70: Sebelum Anda mulai melakukan perawatan atau perbaikan pada motor Honda C70, penting untuk memahami diagram kabel kontak. Diagram ini akan memberi Anda gambaran yang jelas tentang bagaimana kabel-kabel berwarna berinteraksi satu sama lain dan bagaimana mereka terhubung ke berbagai sistem di motor. Dengan memahami diagram ini, Anda dapat mengidentifikasi kabel dengan benar dan memastikan bahwa mereka berfungsi sesuai dengan yang diharapkan.
- Gunakan Warna Kabel Sebagai Panduan: Setiap warna kabel pada motor Honda C70 memiliki fungsi yang spesifik. Misalnya, kabel merah biasanya terhubung dengan sistem pengisian baterai, sementara kabel hijau terhubung dengan sistem pengapian. Dengan memahami peran masing-masing warna kabel, Anda dapat dengan cepat mengidentifikasi masalah potensial atau melakukan perubahan yang diperlukan tanpa kesulitan.
- Periksa Kondisi Fisik Kabel Secara Berkala: Kabel-kabel kontak c70 rentan terhadap kerusakan akibat penuaan, gesekan, atau paparan lingkungan eksternal. Oleh karena itu, penting untuk secara teratur memeriksa kondisi fisik kabel-kabel tersebut. Perhatikan apakah ada tanda-tanda kerusakan seperti sobekan, keausan, atau korosi. Jika Anda menemukan kabel yang rusak, segera gantilah untuk mencegah potensi masalah lebih lanjut.
- Gunakan Alat yang Sesuai untuk Pemasangan dan Penggantian: Ketika Anda melakukan pemasangan atau penggantian kabel kontak, pastikan untuk menggunakan alat yang sesuai dan tepat. Hal ini akan membantu mencegah kerusakan pada kabel atau komponen lainnya, serta memastikan bahwa koneksi elektrik terbuat dengan baik dan aman. Jika Anda tidak yakin tentang penggunaan alat tertentu, lebih baik berkonsultasi dengan mekanik yang terampil atau petunjuk pemasangan yang disediakan oleh pabrikan.
- Perhatikan Prosedur Keselamatan Elektrikal: Terakhir, namun tidak kalah pentingnya, adalah untuk selalu memperhatikan prosedur keselamatan saat bekerja dengan sistem listrik motor. Matikan motor dan putuskan sambungan baterai sebelum memulai pekerjaan apa pun yang melibatkan kabel kontak. Pastikan untuk menggunakan perlindungan mata dan tangan yang sesuai untuk menghindari cedera akibat percikan listrik atau paparan bahan kimia. Selalu ikuti panduan keselamatan yang disarankan oleh pabrikan dan hindari melakukan pekerjaan yang Anda rasa berada di luar kemampuan Anda.
Kesimpulan
Kabel kontak Honda C70 memiliki peran yang sangat penting dalam menjaga kinerja motor dan memastikan operasi yang lancar. Dengan pemahaman yang baik tentang jenis & Fungsi warna kabel kontak C70, pemilik motor dapat melakukan pemeliharaan dan perbaikan dengan lebih efektif. Pastikan untuk selalu merujuk pada manual servis dan berkonsultasi dengan mekanik yang terampil jika menghadapi masalah yang kompleks. Dengan demikian, motor Honda C70 Anda akan tetap berjalan dengan baik dan menghadirkan pengalaman berkendara yang menyenangkan.
