Urutan & Fungsi Warna Kabel LAN

Dalam era digital yang semakin berkembang, jaringan komputer menjadi infrastruktur vital yang menghubungkan berbagai perangkat untuk berkomunikasi dan bertukar data. Kabel LAN (Local Area Network) adalah salah satu komponen utama dalam membangun jaringan yang efisien dan andal. Meskipun sering kali dianggap sepele, warna kabel LAN sebenarnya memiliki peran penting dalam mengidentifikasi fungsi dan kegunaannya dalam jaringan. Dengan mengenal lebih dalam tentang fungsi warna kabel LAN, Anda dapat mengoptimalkan penggunaannya untuk memastikan koneksi yang stabil dan efisien antar perangkat. Setiap warna kabel LAN memiliki tugasnya masing-masing dalam mentransmisikan data, mulai dari mengirim data dari komputer ke perangkat jaringan hingga menerima data dari jaringan kembali ke komputer. Pemahaman yang baik tentang urutan warna kabel LAN juga penting untuk memastikan instalasi yang tepat sesuai dengan standar yang berlaku. Dalam artikel ini, Sonde.id akan membahas secara detail fungsi, jenis, dan urutan warna kabel LAN untuk membantu Anda memahami lebih dalam mengenai infrastruktur jaringan yang seringkali diabaikan namun sangat penting ini.






Sekilas tentang Warna Kabel LAN

Kabel LAN, atau Local Area Network, adalah infrastruktur yang vital dalam jaringan komputer. Dalam setiap kabel LAN, ada sejumlah warna kabel yang memiliki fungsi dan peran masing-masing. Memahami peran dan fungsi dari setiap warna kabel LAN sangat penting untuk instalasi yang tepat dan pemecahan masalah yang efisien. Artikel ini akan membahas secara rinci tentang fungsi warna kabel LAN serta tips penting terkait penggunaannya.



Apa Itu Kabel LAN?

Kabel LAN adalah kabel yang digunakan untuk menghubungkan perangkat dalam suatu jaringan lokal. Biasanya, kabel ini terdiri dari sejumlah konduktor yang terisolasi dan dilindungi oleh bahan pembungkus. Kabel LAN dapat digunakan dalam berbagai jenis jaringan, mulai dari rumah tangga hingga lingkungan bisnis yang kompleks.



Fungsi Kabel LAN

Fungsi utama kabel LAN adalah untuk mentransfer data antara perangkat dalam jaringan lokal. Ini memungkinkan komunikasi antara komputer, printer, server, dan perangkat lainnya. Selain itu, kabel LAN juga memainkan peran penting dalam menyediakan akses internet melalui jaringan lokal tersebut.



Jenis Warna Kabel LAN

Kabel LAN sering kali memiliki warna yang berbeda-beda untuk setiap konduktor di dalamnya. Standar umum yang digunakan untuk warna kabel LAN adalah standar T568A dan T568B. Meskipun keduanya memiliki susunan warna yang berbeda, keduanya dapat digunakan dengan efektif dalam jaringan yang sama. Berikut adalah penjelasan tentang jenis warna kabel LAN dan fungsinya:

  1. Putih-Orange (T568A) / Putih-Hijau (T568B):
    • Fungsi: Biasanya digunakan sebagai konduktor positif dalam transmisi data.
  2. Orange (T568A) / Hijau (T568B):
    • Fungsi: Digunakan sebagai konduktor negatif dalam transmisi data.
  3. Putih-Hijau (T568A) / Putih-Orange (T568B):
    • Fungsi: Umumnya digunakan sebagai konduktor positif dalam transmisi data.
  4. Biru (T568A & T568B):
    • Fungsi: Digunakan sebagai konduktor negatif dalam transmisi data.
  5. Putih-Biru (T568A & T568B):
    • Fungsi: Biasanya digunakan sebagai konduktor positif dalam transmisi data.
  6. Hijau (T568A) / Orange (T568B):
    • Fungsi: Digunakan sebagai konduktor negatif dalam transmisi data.
  7. Putih-Cokelat (T568A) / Putih-Abu-Abu (T568B):
    • Fungsi: Biasanya digunakan untuk pasokan daya tambahan dalam PoE (Power over Ethernet).
  8. Cokelat (T568A) / Abu-Abu (T568B):
    • Fungsi: Digunakan sebagai konduktor tanah (ground).



Fungsi Warna Kabel LAN

Fungsi warna kabel LAN adalah untuk mengidentifikasi dan memfasilitasi penghubungan yang tepat antara perangkat dalam jaringan. Dengan menggunakan standar warna yang diakui secara universal, teknisi jaringan dapat dengan mudah memahami dan melakukan instalasi atau pemeliharaan yang diperlukan. Penting untuk dicatat bahwa dalam standar T568A dan T568B, pasangan kabel yang berbeda memiliki fungsi yang berlawanan. Misalnya, dalam standar T568A, pasangan warna putih-orange dan orange digunakan sebagai konduktor positif dan negatif, sedangkan dalam T568B, pasangan warna putih-hijau dan hijau yang memiliki fungsi yang sama.



Urutan Warna Kabel LAN

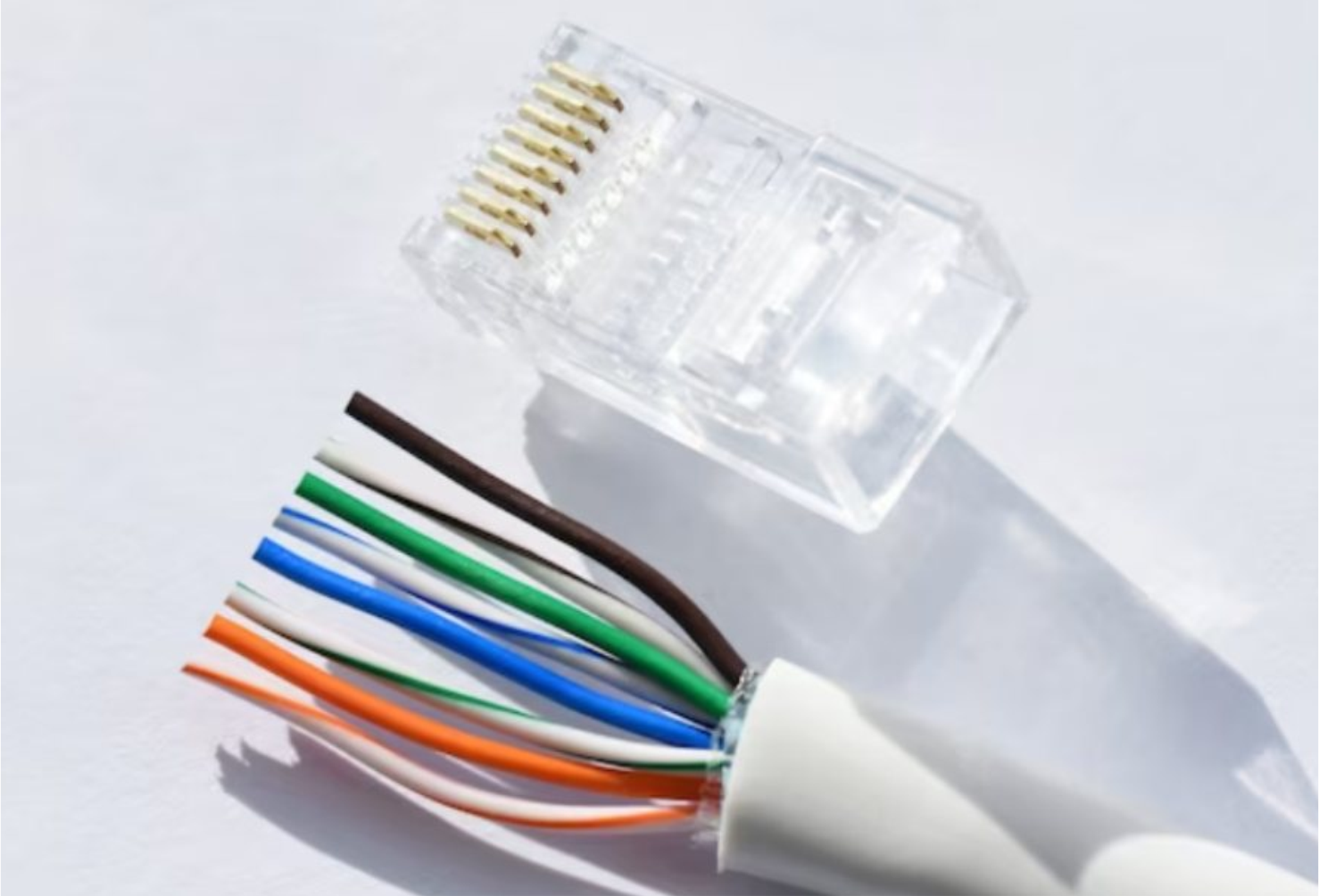

Urutan warna kabel LAN mengacu pada susunan warna yang digunakan saat membuat konektor RJ45 di ujung kabel. Standar T568A dan T568B menentukan urutan warna yang berbeda. Berikut adalah urutan warna kabel LAN sesuai dengan kedua standar tersebut:

Standar T568A:

  1. Putih-Hijau
  2. Hijau
  3. Putih-Orange
  4. Biru
  5. Putih-Biru
  6. Orange
  7. Putih-Cokelat
  8. Cokelat

Standar T568B:

  1. Putih-Orange
  2. Orange
  3. Putih-Hijau
  4. Biru
  5. Putih-Biru
  6. Hijau
  7. Putih-Abu-Abu
  8. Abu-Abu

Memahami urutan warna kabel LAN sangat penting saat membuat konektor RJ45 agar koneksi dapat berfungsi dengan baik.



Tips untuk Mengoptimalkan Penggunaan Warna Kabel LAN

  1. Konsistensi Warna: Penting untuk konsisten dalam penggunaan warna kabel LAN di seluruh instalasi jaringan Anda. Ini tidak hanya membuat instalasi lebih mudah dipahami, tetapi juga memudahkan dalam pemecahan masalah dan perawatan di masa depan. Pastikan semua teknisi atau anggota tim Anda memahami dan mengikuti standar yang sama.
  2. Gunakan Warna sebagai Panduan: Selain hanya sebagai pengidentifikasi, Anda juga dapat menggunakan warna kabel LAN sebagai panduan visual untuk menentukan jenis koneksi atau fungsinya. Misalnya, Anda dapat menggunakan warna tertentu untuk mengidentifikasi kabel yang menghubungkan komputer ke router, kabel yang menghubungkan ke perangkat PoE, atau kabel yang digunakan dalam VoIP (Voice over Internet Protocol) sistem.
  3. Prioritaskan Keselamatan: Saat menginstal atau memperbaiki kabel LAN, selalu prioritaskan keselamatan. Pastikan untuk mematikan listrik dan matikan perangkat terkait sebelum memulai pekerjaan. Selalu gunakan perlindungan mata dan tangan jika diperlukan, terutama saat menggunakan alat pemotong atau menyalut kabel.
  4. Perhatikan Torsinya: Ketika menghubungkan kabel LAN ke konektor RJ45, pastikan untuk memperhatikan torsinya. Torsional yang benar akan membantu menjaga kualitas sinyal dan mengurangi gangguan elektromagnetik. Pastikan untuk merapikan kabel dan memastikan tidak ada kelebihan panjang yang berlebihan sebelum menyalutnya.
  5. Lakukan Pemantauan Reguler: Meskipun instalasi kabel LAN yang baik dapat bertahan lama, perlu untuk melakukan pemantauan reguler terhadap kualitas dan kinerja jaringan. Ini termasuk pemeriksaan visual terhadap kabel, tes koneksi, dan pemeliharaan preventif lainnya. Dengan melakukan pemantauan secara berkala, Anda dapat mengidentifikasi dan memperbaiki masalah dengan cepat sebelum mereka berkembang menjadi masalah yang lebih serius.



Kesimpulan

Warna kabel LAN memegang peran penting dalam pembangunan dan pemeliharaan jaringan komputer. Dengan memahami fungsi warna kabel lan dan urutan warna kabel LAN serta mengikuti tips yang tepat, Anda dapat melakukan instalasi yang efisien dan menjaga koneksi jaringan tetap stabil dan handal. Pastikan untuk selalu mengacu pada standar industri dan melakukan pemeliharaan secara berkala untuk menjaga kualitas jaringan Anda.
