Dalam era modern ini, listrik menjadi salah satu kebutuhan pokok yang mendukung berbagai aktivitas manusia, baik dalam skala rumah tangga maupun industri. Dengan perkembangan teknologi dan kebutuhan akan daya yang semakin meningkat, penting bagi kita untuk memahami sistem distribusi listrik secara lebih mendalam. Salah satu konsep yang menjadi fokus utama dalam dunia listrik adalah listrik 3 phase. Kabel listrik tersebut merupakan tulang punggung dari sistem distribusi listrik 3 phase yang banyak digunakan di berbagai sektor industri dan komersial. Keandalan dan efisiensi sistem ini membuatnya menjadi pilihan utama dalam menyediakan daya untuk berbagai macam peralatan, mulai dari mesin-mesin industri hingga gedung perkantoran. Pada artikel ini, Sonde.id akan membahas secara komprehensif tentang kabel listrik 3 phase, termasuk pengertian dasar, keuntungan penggunaannya, serta teknik-teknik penting seperti menentukan ukuran kabel dan menghitung daya listrik. Dengan memahami konsep-konsep ini, diharapkan pembaca dapat memiliki pemahaman yang lebih baik tentang bagaimana listrik 3 phase bekerja dan bagaimana cara merancang sistem distribusi listrik yang efisien dan handal. Mari kita mulai dengan memahami dasar-dasar dari listrik 3 phase dan pentingnya kabel listrik dalam konteks ini.

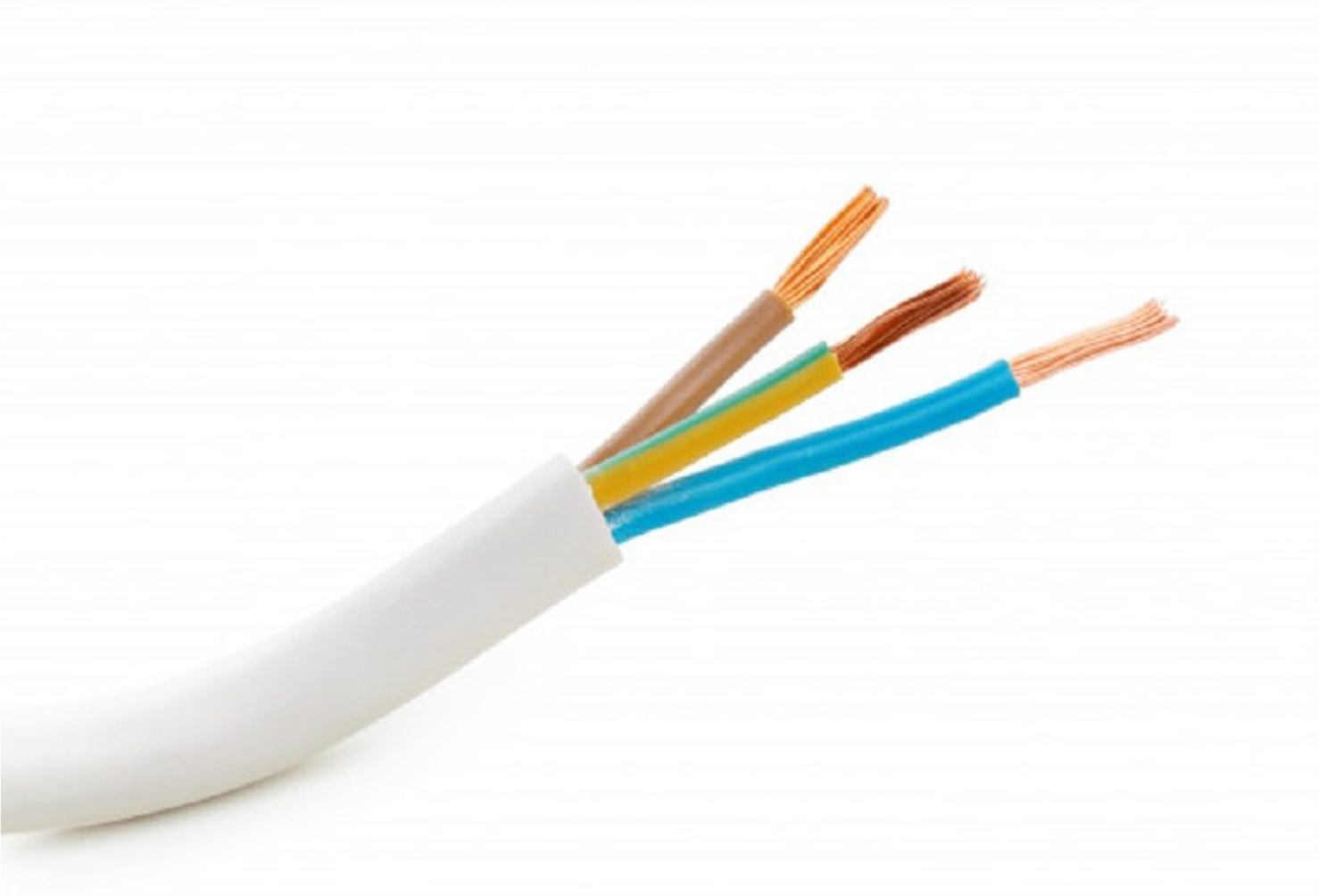

Sekilas mengenai kabel listrik 3 phase

Kabel listrik tersebut merupakan salah satu komponen vital dalam sistem distribusi tenaga listrik yang banyak digunakan dalam berbagai aplikasi industri dan komersial. Keuntungan penggunaannya, cara menentukan ukuran kabel, menghitung daya listrik, serta faktor-faktor penting lainnya terkait penggunaan kabel listrik tersebut.



Apa Itu Listrik 3 Phase?

Sebelum membahas lebih lanjut tentang kabel listrik tersebut, penting untuk memahami konsep dasar dari listrik 3 phase itu sendiri. Listrik 3 phase adalah jenis sistem distribusi tenaga listrik yang menggunakan tiga kawat penghantar yang membawa arus bolak-balik dengan fase yang bergeser satu sama lainnya sebesar 120 derajat. Dalam sistem ini, daya listrik dibagi menjadi tiga fase yang memiliki potensial atau tegangan yang berbeda, namun secara keseluruhan memberikan daya yang lebih stabil dan efisien dibandingkan dengan listrik satu fase.



Keuntungan Menggunakan Sistem Listrik 3 Phase

Penggunaan sistem listrik 3 phase memberikan sejumlah keuntungan dibandingkan dengan sistem satu phase. Salah satunya adalah efisiensi energi yang lebih tinggi. Dengan menggunakan tiga fase, daya listrik dapat didistribusikan secara lebih merata, mengurangi risiko overload pada satu fase tertentu. Selain itu, kabel listrik tersebut juga mampu menggerakkan peralatan listrik yang membutuhkan daya tinggi dengan lebih efisien. Hal ini membuatnya ideal untuk digunakan dalam industri-industri yang membutuhkan mesin-mesin berat seperti pabrik, bangunan komersial, dan pusat data.



Jenis Kabel untuk Listrik 3 Phase

1. Kabel Serat Optik (Optical Fiber Cable): Meskipun bukan kabel listrik konvensional, kabel serat optik memiliki peran yang penting dalam sistem distribusi listrik tersebut. Kabel serat optik digunakan untuk mentransmisikan data dan informasi kontrol antara berbagai komponen dalam sistem, seperti sensor, pemantauan jarak jauh, dan sistem pengendalian. Keunggulan kabel serat optik termasuk kecepatan transmisi yang tinggi, keamanan data yang baik, serta keandalan yang tinggi dalam lingkungan yang penuh dengan interferensi elektromagnetik.
2. Kabel Aluminium (Aluminum Cable): Kabel aluminium sering digunakan dalam sistem distribusi listrik 3 phase karena harganya yang lebih murah dibandingkan dengan kabel tembaga. Kabel aluminium memiliki konduktivitas listrik yang lebih rendah daripada kabel tembaga, namun bobotnya lebih ringan sehingga memudahkan dalam proses instalasi. Namun, perlu diperhatikan bahwa kabel aluminium memerlukan ukuran yang lebih besar dibandingkan dengan kabel tembaga untuk menyalurkan arus yang sama, dan juga lebih rentan terhadap korosi.
3. Kabel Tembaga (Copper Cable): Kabel tembaga merupakan pilihan yang umum digunakan dalam sistem distribusi listrik 3 phase karena memiliki konduktivitas listrik yang sangat baik. Kabel tembaga memiliki daya hantar yang tinggi, tahan terhadap korosi, dan memiliki daya tahan yang baik terhadap suhu tinggi. Meskipun harganya lebih mahal daripada kabel aluminium, kabel tembaga umumnya lebih dipilih untuk aplikasi yang membutuhkan keandalan dan efisiensi yang tinggi.
4. Kabel Serat Optik (Optical Fiber Cable): Kabel serat optik, meskipun bukan kabel listrik konvensional, memiliki peran yang penting dalam sistem distribusi listrik 3 phase. Kabel serat optik digunakan untuk mentransmisikan data dan informasi kontrol antara berbagai komponen dalam sistem, seperti sensor, pemantauan jarak jauh, dan sistem pengendalian. Keunggulan kabel serat optik termasuk kecepatan transmisi yang tinggi, keamanan data yang baik, serta keandalan yang tinggi dalam lingkungan yang penuh dengan interferensi elektromagnetik.
5. Kabel Tegangan Menengah (Medium Voltage Cable): Untuk sistem distribusi listrik 3 phase dengan tegangan yang relatif tinggi, digunakan kabel tegangan menengah. Kabel ini biasanya terdiri dari konduktor tembaga atau aluminium yang diisolasi dengan bahan isolasi khusus yang mampu menahan tegangan tinggi. Kabel tegangan menengah digunakan untuk menghubungkan transformator distribusi dengan panel distribusi utama, serta untuk menyalurkan daya listrik ke beban-beban besar seperti pabrik, gedung perkantoran, dan instalasi industri lainnya.



Cara Menghitung Daya Listrik 3 Phase

Selain menentukan ukuran kabel, menghitung daya listrik yang dibutuhkan juga merupakan langkah penting dalam merancang sistem listrik 3 phase yang efisien. Daya listrik dapat dihitung menggunakan rumus sederhana berikut:

Daya (kW)=3×Tegangan (V)×Arus (A)×Cos(�)Daya (kW)=3​×Tegangan (V)×Arus (A)×Cos(θ)

Di mana:

• TeganganTegangan adalah tegangan efektif antara dua fase.
• ArusArus adalah arus yang mengalir dalam satu fase.
• Cos(�)Cos(θ) adalah faktor daya.

Setelah mendapatkan nilai daya total yang dibutuhkan, Anda dapat memilih ukuran kabel yang sesuai dengan kapasitasnya agar dapat menyalurkan daya listrik dengan aman dan efisien.



Menentukan Ukuran Kabel untuk Listrik 3 Phase

Berikut adalah langkah-langkah umum untuk menentukan ukuran kabel listrik tersebut:

1. Hitung Daya Total: Tentukan total daya yang dibutuhkan oleh semua beban yang akan dihubungkan ke sistem listrik 3 phase.
2. Tentukan Arus Nominal: Hitung arus nominal yang diperlukan berdasarkan total daya dan tegangan sistem.
3. Pilih Ukuran Kabel: Gunakan tabel atau perhitungan yang sesuai untuk memilih ukuran kabel yang mampu menyalurkan arus nominal dengan aman.
4. Perhatikan Faktor Lingkungan: Pastikan ukuran kabel yang dipilih sesuai dengan kondisi lingkungan tempat kabel akan dipasang.
5. Konsultasikan dengan Ahli: Jika memungkinkan, konsultasikan perencanaan sistem listrik Anda dengan ahli listrik untuk memastikan pemilihan kabel yang tepat sesuai dengan kebutuhan dan standar yang berlaku.



Jumlah Kabel untuk Listrik 3 Phase

Dalam sistem listrik 3 phase, jumlah kabel yang digunakan bergantung pada konfigurasi jaringan listrik yang diimplementasikan. Secara umum, terdapat beberapa jenis konfigurasi yang umum digunakan, termasuk:

1. Delta Connection: Dalam konfigurasi ini, setiap beban terhubung secara seri antara dua fase, membentuk rangkaian delta. Jumlah kabel yang dibutuhkan tergantung pada jumlah beban dan konfigurasi jaringan delta.
2. Star Connection: Pada konfigurasi ini, setiap beban terhubung ke satu titik netral dan satu fase. Jumlah kabel yang dibutuhkan biasanya lebih banyak dibandingkan dengan delta connection, namun konfigurasi ini sering digunakan dalam aplikasi yang membutuhkan distribusi daya yang seimbang.
3. Combination Connection: Beberapa sistem listrik menggunakan kombinasi antara delta connection dan star connection untuk memenuhi kebutuhan distribusi daya yang kompleks. Jumlah kabel yang dibutuhkan dalam konfigurasi ini dapat bervariasi tergantung pada desain jaringan yang diimplementasikan.

Dalam memilih jumlah kabel untuk sistem listrik 3 phase, penting untuk mempertimbangkan kebutuhan daya, efisiensi distribusi, serta faktor keselamatan dan keandalan sistem.



Kesimpulan

Kabel listrik 3 phase memainkan peran penting dalam sistem distribusi tenaga listrik yang efisien dan handal. Dengan memahami konsep dasar listrik 3 phase, keuntungan penggunaannya, cara menentukan ukuran kabel, menghitung daya listrik, dan faktor-faktor lain yang terkait, Anda dapat merancang sistem listrik yang sesuai dengan kebutuhan Anda dengan efisien dan aman. Penting untuk selalu memperhatikan standar dan regulasi yang berlaku serta berkonsultasi dengan ahli listrik jika diperlukan untuk memastikan kinerja sistem yang optimal.
