Rangkaian flip flop merupakan fondasi utama dalam desain rangkaian digital, memegang peran penting dalam penyimpanan informasi dan sinkronisasi sinyal. Seiring dengan kemajuan teknologi, pemahaman mendalam tentang layout rangkaian flip flop menjadi krusial untuk memastikan kinerja optimal dalam berbagai aplikasi. Dalam artikel ini, Sonde.id akan membahas tentang dunia layout pada rangkaian flip flop dengan fokus pada efisiensi dan kehandalan desain. Rangkaian flip flop sendiri memiliki makna signifikan dalam konteks elektronika. Merupakan elemen penyimpanan digital yang mampu mengubah keadaan outputnya, flip flop hadir dalam beberapa jenis yang memiliki karakteristik khusus. Sebelum memahami aspek layout, pemahaman tentang jenis-jenis flip flop, fungsi, dan aplikasinya perlu diperhatikan. Selain itu, pembahasan akan difokuskan pada layout khusus yang melibatkan penggunaan dua LED transistor, serta kelebihan dan kekurangannya. Dalam era di mana inovasi konstan terjadi, pengetahuan mendalam tentang layout pada rangkaian flip flop adalah kunci untuk menciptakan solusi digital yang efisien, handal, dan responsif. Dengan merinci setiap aspek dari desain hingga implementasi, artikel ini bertujuan memberikan panduan komprehensif bagi para desainer dalam mengoptimalkan kinerja rangkaian flip flop.
Apa yang Dimaksud dengan Rangkaian Flip Flop?
Rangkaian flip flop adalah jenis elemen penyimpanan digital yang memiliki dua keadaan output yang berbeda. Flip flop dapat berfungsi sebagai elemen memori satu bit dan digunakan dalam berbagai aplikasi, termasuk dalam proses penyimpanan data. Keunikan dari rangkaian ini adalah kemampuannya untuk menyimpan informasi dan mengubahnya pada saat yang ditentukan.
Jenis-Jenis Flip Flop
Sebelum membahas lebih lanjut tentang layout, penting untuk memahami berbagai jenis flip flop yang umum digunakan. Ada beberapa jenis flip flop yang memiliki karakteristik dan kegunaan yang berbeda-beda. Beberapa jenis flip flop yang umum adalah:
- SR Flip Flop
SR flip flop, atau Set-Reset flip flop, adalah jenis flip flop dasar yang memiliki dua input utama: Set (S) dan Reset (R). Flip flop ini memiliki dua keadaan output, yaitu keadaan logika 1 dan keadaan logika 0.
- JK Flip Flop
JK flip flop adalah pengembangan dari SR flip flop yang menyertakan input tambahan yang disebut dengan J dan K. Input ini memberikan keunikan dalam operasional flip flop, seperti kemampuan untuk mengubah keadaan output saat kondisi tertentu terpenuhi.
- D Flip Flop
D flip flop, atau Data flip flop, hanya memiliki satu input utama yaitu D (Data). Keadaan output pada D flip flop akan berubah sesuai dengan nilai input data yang diberikan.
- T Flip Flop
T flip flop, atau Toggle flip flop, memiliki satu input utama yang disebut T (Toggle). Input T memungkinkan flip flop untuk melakukan toggling atau mengubah keadaan output saat input T bernilai 1.
Fungsi Rangkaian Flip Flop
Rangkaian flip flop memiliki beberapa fungsi utama dalam dunia desain digital. Beberapa di antaranya adalah:
- Penyimpanan Informasi
Salah satu fungsi utama flip flop adalah menyimpan informasi atau data dalam bentuk bit. Ini memungkinkan penggunaan flip flop dalam memori digital dan elemen-elemen penyimpanan lainnya.
- Sinkronisasi Sinyal
Rangkaian flip flop juga digunakan untuk mengatur dan menyinkronkan sinyal dalam desain digital. Ini penting untuk memastikan bahwa sinyal-sinyal yang berinteraksi dalam sistem digital bekerja dengan tepat pada waktu yang diinginkan.
- Sebagai Pencacah
Beberapa jenis flip flop, seperti JK flip flop, dapat digunakan sebagai pencacah atau counter dalam sistem penghitungan.

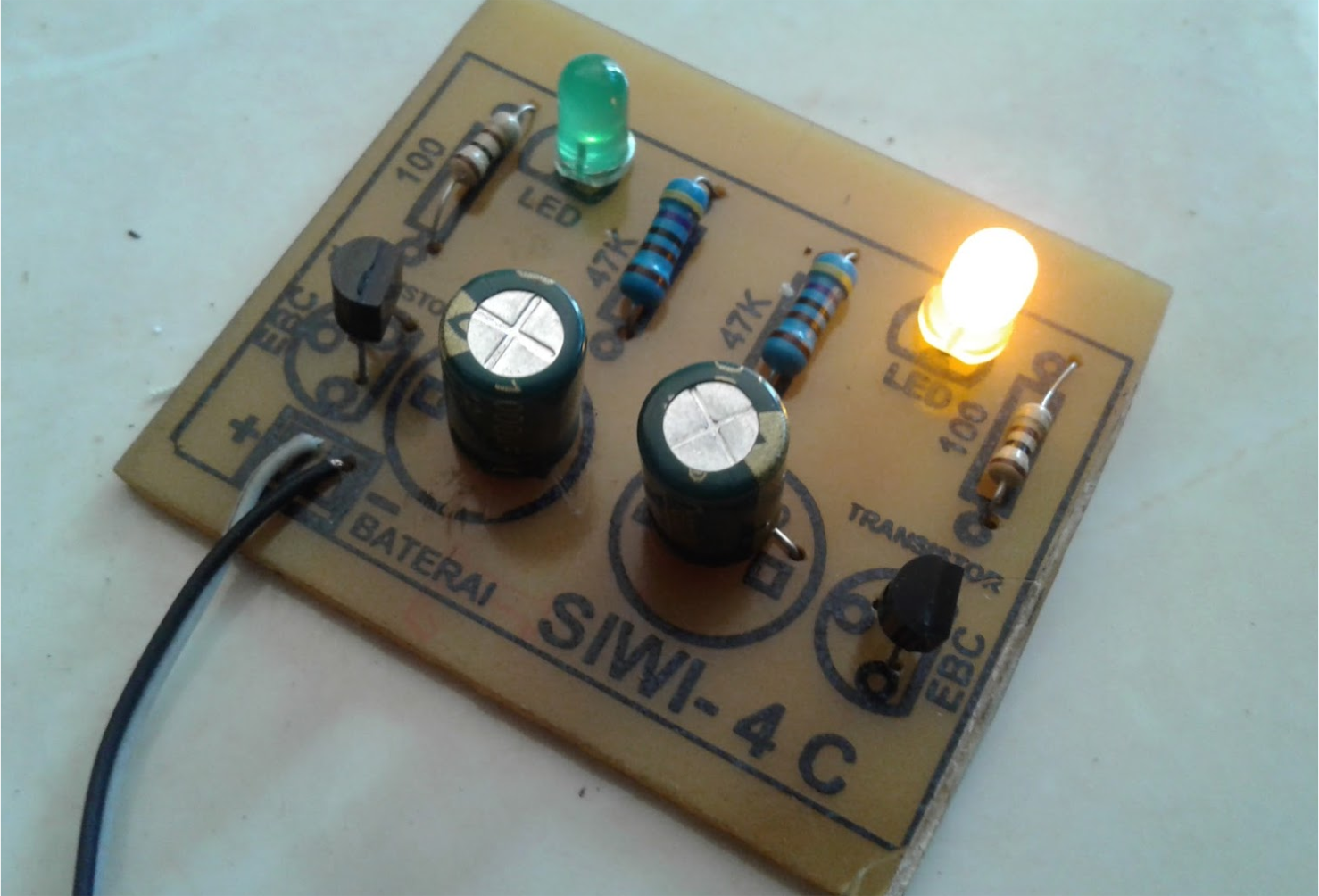

Rangkaian Flip Flop 2 LED Transistor
Sekarang, mari kita fokus pada layout rangkaian flip flop yang melibatkan penggunaan 2 LED transistor. Layout ini memungkinkan integrasi komponen-komponen tersebut dengan efisien untuk mencapai hasil yang diinginkan. Berikut adalah beberapa tips dalam merancang layout rangkaian ini:
- Penempatan LED dan Transistor
Saat merancang layout, pastikan penempatan LED dan transistor dilakukan dengan strategis. Pertimbangkan faktor-faktor seperti panas yang dihasilkan oleh transistor dan distribusi cahaya dari LED.
- Rute Jalur Sinyal yang Efisien
Desain layout yang baik harus memperhatikan rute jalur sinyal. Pastikan jalur sinyal antar komponen dirancang secara efisien untuk menghindari interferensi dan penurunan kualitas sinyal.
- Penyusunan Daya dan Ground
Penting untuk memperhatikan susunan daya (power) dan ground dalam layout. Pastikan distribusi daya merata dan ground ditempatkan dengan strategis untuk mengurangi potensi noise dan interferensi.
- Penggunaan Komponen Berkualitas Tinggi
Gunakan komponen-komponen berkualitas tinggi dalam rangkaian flip flop. Hal ini termasuk LED dan transistor yang memiliki toleransi yang baik dan daya tahan yang memadai.
- Simulasi dan Pengujian
Sebelum mengimplementasikan layout ke dalam bentuk fisik, lakukan simulasi dan pengujian menggunakan perangkat lunak desain rangkaian digital. Hal ini dapat membantu mengidentifikasi potensi masalah dan memperbaikinya sebelum produksi.
Kelebihan & Kekurangan Rangkaian Flip Flop
Sebelum mengakhiri pembahasan, penting untuk memahami kelebihan dan kekurangan yang terkait dengan penggunaan rangkaian flip flop.
Kelebihan:
- Cepat dan Efisien
Rangkaian flip flop dapat beroperasi dengan cepat dan efisien, membuatnya cocok untuk aplikasi yang membutuhkan kinerja tinggi.
- Stabilitas
Flip flop umumnya stabil dan dapat menyimpan informasi dalam waktu yang lama tanpa kehilangan data.
Kekurangan:
- Kebutuhan Daya Tinggi
Beberapa jenis flip flop dapat memiliki kebutuhan daya yang relatif tinggi, terutama saat beroperasi dalam frekuensi tinggi.
- Kompleksitas Desain
Desain rangkaian flip flop yang kompleks kadang-kadang sulit untuk dipahami dan memerlukan keahlian khusus dalam desain rangkaian digital.
Tips untuk Desain yang Efisien
- Penempatan Komponen yang Bijak
Penempatan komponen dalam layout rangkaian flip flop memegang peran kunci dalam keberhasilan desain. Pastikan untuk menempatkan LED dan transistor dengan bijak, memperhatikan faktor-faktor seperti panas yang dihasilkan oleh transistor dan distribusi cahaya dari LED. Hindari penempatan yang dapat mengakibatkan interferensi antar komponen.
- Rute Jalur Sinyal yang Efisien
Desain layout yang efisien memerlukan perhatian khusus pada rute jalur sinyal. Pastikan jalur sinyal antar komponen dirancang secara efisien, menghindari penyebaran yang tidak perlu. Desain rute yang baik tidak hanya memastikan transmisi sinyal yang jernih tetapi juga mengurangi risiko interferensi dan penurunan kualitas sinyal.
- Susunan Daya dan Ground yang Optimal
Susunan daya (power) dan ground dalam layout memiliki dampak langsung pada kinerja rangkaian. Pastikan distribusi daya merata dan ground ditempatkan dengan strategis untuk menghindari potensi noise dan interferensi. Pengaturan yang optimal dapat meningkatkan stabilitas dan kinerja keseluruhan rangkaian flip flop.
- Pemilihan Komponen Berkualitas Tinggi
Keandalan rangkaian flip flop sangat tergantung pada kualitas komponen yang digunakan. Gunakan LED dan transistor berkualitas tinggi yang memiliki toleransi yang baik dan daya tahan yang memadai. Pemilihan komponen yang tepat dapat memastikan kinerja yang stabil dan tahan lama.
- Simulasi dan Pengujian Sebelum Implementasi Fisik
Sebelum mengimplementasikan layout ke dalam bentuk fisik, lakukan simulasi dan pengujian menggunakan perangkat lunak desain rangkaian digital. Simulasi ini membantu mengidentifikasi potensi masalah dan memungkinkan perbaikan sebelum produksi. Pengujian sebelum implementasi fisik juga dapat menghemat waktu dan biaya dalam jangka panjang.
Kesimpulan
Dalam merancang layout rangkaian flip flop, memahami prinsip-prinsip dasar desain digital dan karakteristik masing-masing jenis flip flop sangat penting. Dengan memperhatikan tips yang telah dijelaskan, diharapkan dapat membantu desainer dalam menciptakan layout yang efisien dan handal. Seiring dengan kelebihan dan kekurangan yang dimiliki, pemahaman menyeluruh tentang rangkaian flip flop menjadi kunci untuk mencapai kinerja yang optimal dalam aplikasi digital.
