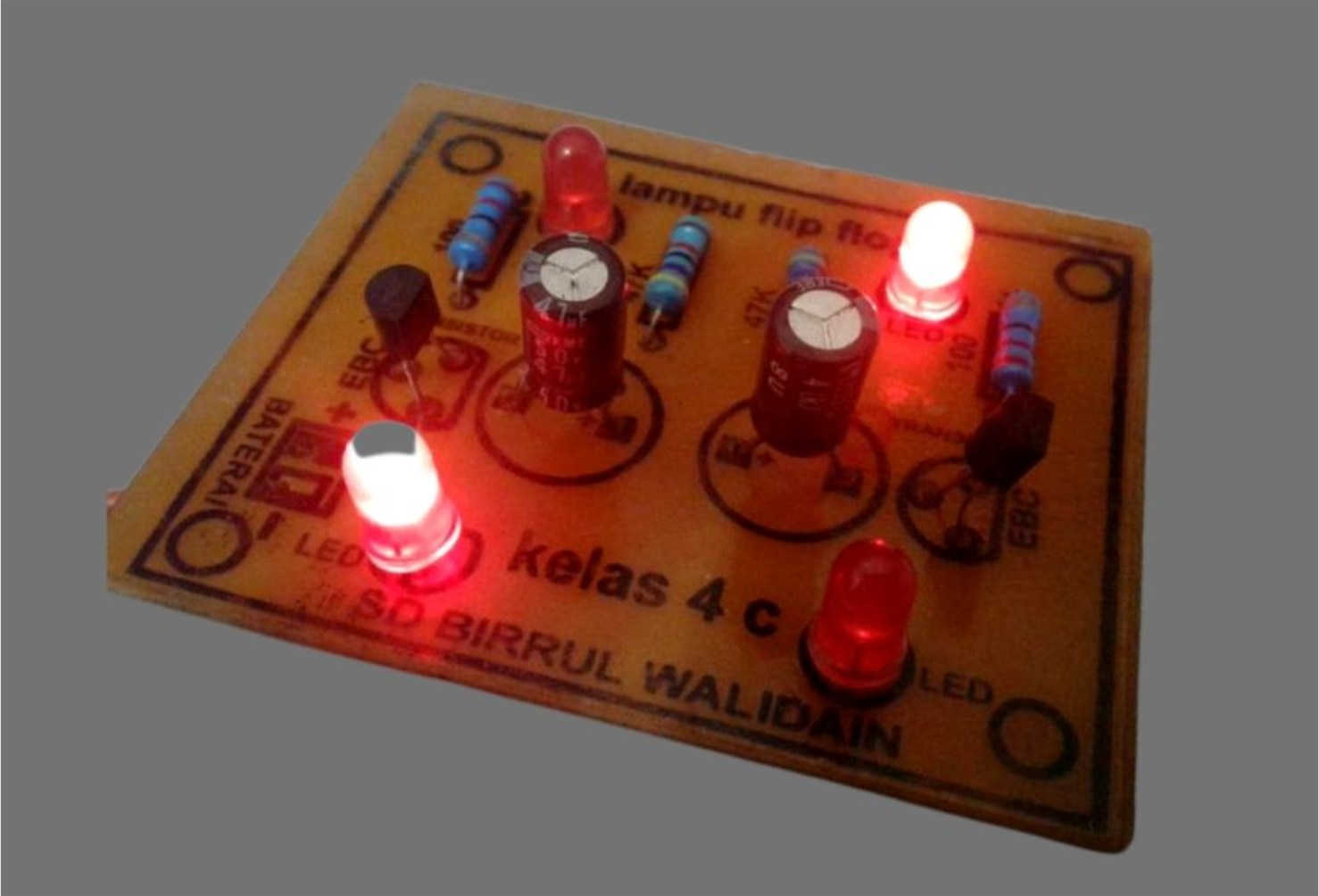

Prinsiop Kerja Rangkaian Lampu Flip Flop

Pada era digital saat ini, pemahaman tentang rangkaian elektronika menjadi semakin penting dalam berbagai bidang, mulai dari teknologi informasi hingga industri. Salah satu rangkaian yang sering digunakan adalah lampu flip-flop, yang memiliki kemampuan untuk mengatur keadaan outputnya secara stabil dan berlawanan satu sama lain. Dengan prinsip kerja yang sederhana namun efektif, lampu flip-flop menjadi salah satu komponen kunci dalam pemrosesan sinyal digital dan aplikasi logika lainnya. Pada artikel ini, Sonde.id akan membahas secara singkat tentang apa yang dimaksud dengan lampu flip-flop, mengapa penting untuk memahami konsep dan prinsip kerjanya, serta bagaimana artikel ini akan memberikan wawasan mendalam tentang komponen-komponen, jenis-jenis, prinsip kerja, serta cara merakit rangkaian lampu flip flop. Dengan pemahaman yang baik tentang lampu flip-flop, diharapkan pembaca dapat meningkatkan keterampilan mereka dalam merancang dan memahami berbagai rangkaian elektronika. Selain itu, artikel ini juga dapat menjadi panduan praktis bagi mereka yang tertarik untuk mempelajari lebih lanjut atau merakit lampu flip-flop sendiri. Tanpa basa-basi lagi, mari kita lanjutkan untuk memahami lebih dalam tentang konsep dan aplikasi lampu flip-flop dalam dunia elektronika.

Apa yang Dimaksud dengan Lampu Flip-Flop?

Lampu flip-flop adalah jenis rangkaian elektronika yang memiliki dua keadaan output yang stabil dan berlawanan satu sama lain. Artinya, jika salah satu output menyala, maka output yang lainnya akan padam, dan sebaliknya. Rangkaian ini banyak digunakan dalam berbagai aplikasi, mulai dari pemrosesan sinyal digital hingga sistem penyimpanan data. Istilah “flip-flop” sendiri merujuk pada kemampuannya untuk membalik atau memutar status outputnya.



Komponen Lampu Flip-Flop

Untuk memahami bagaimana rangkaian lampu flip-flop bekerja, penting untuk mengenal komponen-komponen utamanya. Berikut adalah beberapa komponen yang umumnya digunakan dalam merakit lampu flip-flop:

1. Transistor: Merupakan salah satu komponen kunci dalam rangkaian flip-flop. Transistor berfungsi sebagai saklar elektronik yang mengatur aliran arus antara dua terminal berdasarkan sinyal inputnya.
2. Resistor: Digunakan untuk mengatur aliran arus dan tegangan dalam rangkaian, sehingga dapat melindungi komponen lainnya dari kerusakan akibat arus yang berlebihan.
3. Kapasitor: Berperan dalam menyimpan muatan listrik dan membantu menjaga kestabilan tegangan dalam rangkaian.
4. Dioda: Dapat digunakan untuk mengarahkan arus listrik hanya ke satu arah tertentu, mencegah aliran arus ke arah yang salah dalam rangkaian.
5. Sumber daya: Biasanya berupa baterai atau adaptor listrik yang menyediakan tegangan dan arus yang diperlukan untuk operasi rangkaian.



Jenis-Jenis Flip-Flop

Terdapat beberapa jenis flip-flop yang umum digunakan dalam praktik, masing-masing dengan karakteristik dan aplikasi yang berbeda. Beberapa di antaranya termasuk:

1. Flip-Flop D Latch: Merupakan flip-flop yang paling sederhana, terdiri dari satu input data (D) dan sinyal kontrol (CLK) untuk mengatur kapan data tersebut akan disimpan.
2. Flip-Flop JK: Lebih fleksibel dibandingkan dengan flip-flop D, karena memiliki input tambahan (J dan K) yang memungkinkan untuk mereset atau mengatur kembali keadaan output dengan lebih mudah.
3. Flip-Flop T: Merupakan jenis flip-flop yang mengubah keadaan outputnya ketika sinyal inputnya (T) bernilai satu.
4. Flip-Flop RS: Juga dikenal sebagai flip-flop reset-set, menggunakan dua input (R dan S) yang memungkinkan untuk mengatur keadaan output sesuai kebutuhan.

Setiap jenis flip-flop memiliki kelebihan dan kekurangan tersendiri, sehingga pemilihan jenis yang tepat sangat bergantung pada aplikasi dan kebutuhan spesifik rangkaian yang akan dibangun.



Prinsip Kerja Rangkaian Lampu Flip Flop

Prinsip kerja rangkaian lampu flip-flop didasarkan pada logika digital dan saklar elektronik. Secara umum, terdapat dua keadaan output yang mungkin: satu output menyala dan yang lainnya padam, atau sebaliknya. Perubahan antara dua keadaan ini terjadi berdasarkan sinyal input yang diberikan ke rangkaian. Misalnya, dalam flip-flop D, jika input data (D) bernilai satu pada saat sinyal kontrol (CLK) naik, maka keadaan output akan mengikuti nilai input tersebut. Namun, jika input data bernilai nol, keadaan output akan tetap seperti sebelumnya. Prinsip kerja ini juga berlaku untuk jenis-jenis flip-flop lainnya, meskipun dengan variasi dalam tata cara pengaturan dan reset keadaan output.



Bahan yang Digunakan untuk Merakit Lampu Flip-Flop

Merakit rangkaian lampu flip-flop membutuhkan beberapa bahan dan peralatan dasar, termasuk:

1. Papan Sirkuit (PCB): Digunakan sebagai basis untuk menempatkan komponen-komponen rangkaian.
2. Komponen Elektronika: Seperti transistor, resistor, kapasitor, dioda, dan lain-lain, sesuai dengan desain flip-flop yang akan dibuat.
3. Solder dan Soldering Iron: Digunakan untuk menghubungkan komponen-komponen elektronika ke PCB.
4. Multimeter: Berguna untuk mengukur tegangan, arus, dan resistansi dalam rangkaian, serta memeriksa kebenaran koneksi antara komponen.
5. Diagram Rangkaian: Penting untuk memiliki diagram yang jelas tentang bagaimana komponen-komponen rangkaian akan dihubungkan satu sama lain.



Cara Merakit Lampu Flip-Flop

Proses merakit lampu flip-flop melibatkan beberapa langkah dasar, seperti berikut:

1. Persiapan Komponen: Siapkan semua komponen yang akan digunakan sesuai dengan diagram rangkaian yang telah disusun.
2. Pemasangan Komponen ke PCB: Letakkan komponen-komponen tersebut di atas PCB sesuai dengan layout yang telah ditentukan, pastikan untuk mengikuti petunjuk orientasi dan jarak antar komponen dengan tepat.
3. Penghubungan Komponen: Gunakan soldering iron untuk menghubungkan komponen-komponen satu sama lain sesuai dengan diagram rangkaian. Pastikan untuk membuat sambungan yang kuat dan bersih untuk mencegah kerusakan atau kegagalan rangkaian.
4. Pengecekan dan Pengujian: Setelah semua komponen terpasang, lakukan pengujian menggunakan multimeter untuk memastikan bahwa rangkaian berfungsi dengan baik dan sesuai dengan spesifikasi yang diinginkan.
5. Perbaikan dan Penyesuaian: Jika ditemukan masalah selama pengujian, identifikasi penyebabnya dan lakukan perbaikan atau penyesuaian yang diperlukan untuk memastikan kinerja yang optimal.

Dengan mengikuti langkah-langkah di atas dengan cermat, Anda dapat merakit lampu flip-flop dengan mudah dan efisien.



Tips Sukses Merakit Rangkaian Lampu Flip-Flop

Merakit rangkaian lampu flip-flop mungkin terdengar rumit bagi sebagian orang, tetapi dengan memahami beberapa tips kunci, Anda dapat menjalani proses tersebut dengan lebih lancar dan sukses. Berikut adalah lima tips yang dapat membimbing Anda dalam merakit rangkaian lampu flip-flop:

1. Pahami Spesifikasi Komponen Sebelum Anda memulai merakit, pastikan Anda memahami spesifikasi setiap komponen yang akan Anda gunakan. Periksa datasheet untuk IC flip-flop, transistor, resistor, dan kapasitor yang akan Anda pasang. Pastikan bahwa nilai-nilai dan karakteristiknya sesuai dengan kebutuhan rangkaian Anda. Pemahaman yang baik terhadap spesifikasi komponen akan membantu mencegah kesalahan selama proses merakit.
2. Susun Rancangan Rangkaian dengan Tertata Baik Sebelum mulai menyolder, susun rancangan rangkaian dengan baik. Letakkan komponen-komponen secara logis di atas PCB (Printed Circuit Board) atau breadboard. Pastikan jalur-jalur koneksi antar komponen tidak saling tumpang tindih dan mudah diikuti. Rancangan yang tertata baik akan mempermudah proses merakit dan membantu mengidentifikasi potensi masalah lebih awal.
3. Gunakan Alat dan Bahan yang Berkualitas Pastikan Anda menggunakan alat dan bahan yang berkualitas baik untuk merakit rangkaian lampu flip-flop. Soldering iron yang tepat, solder yang baik, dan multimeter yang handal dapat membuat proses merakit menjadi lebih efisien. Pilih komponen-komponen yang berkualitas tinggi dan sesuai dengan kebutuhan spesifik rangkaian Anda. Investasi dalam alat dan bahan yang baik dapat menghindarkan masalah teknis dan meningkatkan keandalan rangkaian.
4. Lakukan Pengujian Tahap Demi Tahap Setelah selesai menyolder sebagian komponen, lakukan pengujian tahap demi tahap untuk memastikan bahwa setiap bagian rangkaian berfungsi seperti yang diharapkan. Gunakan multimeter untuk memeriksa koneksi dan nilai resistansi. Periksa tegangan di setiap titik kunci dalam rangkaian. Dengan melakukan pengujian tahap demi tahap, Anda dapat mengidentifikasi dan memperbaiki masalah dengan cepat sebelum melanjutkan ke tahap berikutnya.
5. Perhatikan Polaritas dan Orientasi Komponen Ketika Anda menyolder komponen, pastikan untuk memperhatikan polaritas dan orientasi yang benar. Komponen seperti transistor, kapasitor elektrolitik, dan LED memiliki polaritas tertentu yang harus diikuti. Memasang komponen dengan benar sesuai polaritasnya adalah langkah kritis untuk menghindari kerusakan pada rangkaian dan memastikan kinerja yang optimal.



Kesimpulan

Rangkaian lampu flip flop merupakan salah satu komponen yang penting dalam dunia elektronika, dengan berbagai aplikasi yang luas dan relevan. Dalam artikel ini, kita telah membahas tentang konsep dasar, komponen-komponen utama, jenis-jenis, prinsip kerja, bahan yang digunakan, serta cara merakit lampu flip-flop secara rinci. Dengan pemahaman yang baik tentang rangkaian ini, diharapkan Anda dapat mengembangkan dan mengaplikasikan pengetahuan ini dalam proyek-proyek elektronika Anda selanjutnya.
