Penggunaan teknologi dalam dunia elektronika semakin meluas, memicu minat banyak orang untuk terlibat dalam proyek-proyek DIY (do-it-yourself) yang melibatkan penggunaan mikrokontroler. Salah satu proyek yang paling menarik dan edukatif rangkaian tersebut. Arduino, sebagai platform open-source yang populer, memungkinkan para penghobi dan pemula untuk menjelajahi dunia pemrograman dan elektronika dengan cara yang menyenangkan. Rangkaian tersebut adalah proyek yang sederhana namun bermanfaat, mengajarkan dasar-dasar pemrograman dan prinsip elektronika. Dengan menggunakan komponen-komponen seperti Arduino Uno, lampu LED, resistor, dan alat bantu lainnya, pengguna dapat merangkai sendiri sebuah sistem yang mampu menghasilkan efek cahaya yang menakjubkan. Pada artikel ini, Sonde.id akan membahas secara rinci apa itu rangkaian LED Arduino, komponen-komponen yang digunakan, alat dan bahan yang diperlukan, langkah-langkah pembuatannya, serta cara kerja dari rangkaian tersebut. Dengan pemahaman mendalam tentang proyek ini, diharapkan pembaca dapat terinspirasi untuk memulai eksplorasi mereka sendiri dalam dunia DIY elektronika. Mari kita selami lebih jauh mengenai rangkaian tersebut dan bagaimana proyek ini dapat membuka pintu bagi kreativitas dan pemahaman yang lebih dalam tentang teknologi.
Apa Itu Rangkaian LED Arduino?
Rangkaian tersebut merupakan salah satu proyek elektronik yang populer di kalangan pecinta teknologi dan hobiis DIY (do-it-yourself). Arduino, sebuah platform pengembangan perangkat keras terbuka yang berbasis mikrokontroler, telah memungkinkan ribuan orang untuk mengembangkan berbagai macam proyek yang kreatif dan inovatif. Salah satu proyek yang paling sederhana namun mendidik adalah rangkaian tersebut. Rangkaian ini memungkinkan pengguna untuk mengendalikan lampu LED menggunakan papan Arduino dan kode pemrograman sederhana.
Komponen pada Rangkaian LED Arduino
Sebelum kita membahas cara membuat rangkaian tersebut, penting untuk memahami komponen dasar yang digunakan dalam proyek ini. Berikut adalah beberapa komponen utama yang akan kita gunakan:
1. Arduino Uno
Arduino Uno adalah papan pengembangan mikrokontroler yang paling populer dalam keluarga Arduino. Papan ini dilengkapi dengan mikrokontroler ATmega328P dan berbagai pin input/output (I/O) yang memungkinkan kita untuk menghubungkan berbagai perangkat keras tambahan, termasuk lampu LED.
2. Lampu LED
Lampu LED (Light Emitting Diode) adalah sumber cahaya elektronik yang efisien dan dapat diandalkan. Mereka tersedia dalam berbagai warna dan ukuran, dan dapat dinyalakan atau dimatikan dengan cepat tanpa memerlukan pemanasan seperti lampu pijar tradisional.
3. Resistor
Resistor digunakan dalam rangkaian tersebut untuk membatasi arus yang mengalir melalui lampu LED. Ini penting karena arus yang terlalu tinggi dapat merusak LED. Nilai resistor yang tepat harus dipilih berdasarkan spesifikasi LED yang digunakan dan tegangan input yang disediakan oleh Arduino.
4. Kabel Jumper
Kabel jumper digunakan untuk menghubungkan komponen-komponen dalam rangkaian. Mereka biasanya tersedia dalam berbagai panjang dan warna, memudahkan kita dalam mengatur koneksi antar komponen.
5. Breadboard
Breadboard adalah platform prototyping yang digunakan untuk menyusun komponen-komponen elektronik tanpa perlu soldering. Ini memungkinkan kita untuk membuat prototipe rangkaian dengan cepat dan mudah, serta memungkinkan untuk melakukan perubahan dan eksperimen dengan nyaman.
Alat & Bahan untuk Membuat Rangkaian LED Arduino
Selain komponen-komponen elektronik yang telah disebutkan sebelumnya, berikut adalah beberapa alat dan bahan tambahan yang dibutuhkan untuk membuat rangkaian tersebut:
1. Komputer atau Laptop
Diperlukan komputer atau laptop untuk menulis dan mengunggah kode program ke papan Arduino.
2. Kabel USB
Kabel USB digunakan untuk menghubungkan Arduino dengan komputer atau laptop untuk melakukan pemrograman.
3. Soldering Iron (Opsional)
Jika Anda memilih untuk menggunakan soldering iron, ini akan memungkinkan Anda untuk membuat rangkaian yang lebih permanen dengan menyolder koneksi antar komponen.
4. Multimeter (Opsional)
Multimeter digunakan untuk mengukur tegangan, arus, dan resistansi dalam rangkaian elektronik.
5. Kit LED Arduino (Opsional)
Ada juga opsi untuk membeli kit rangkaian tersebut yang sudah termasuk semua komponen yang diperlukan bersama dengan petunjuk langkah demi langkah untuk membangunnya.
Dengan semua alat dan bahan yang tepat, kita siap untuk membuat rangkaian tersebut!
Cara Membuat Rangkaian LED Arduino
Berikut adalah langkah-langkah detail untuk membuat rangkaian tersebut :
1. Persiapkan Komponen dan Alat
Pastikan Anda memiliki semua komponen dan alat yang dibutuhkan seperti yang dijelaskan di atas. Periksa juga bahwa papan Arduino Anda berfungsi dengan baik.

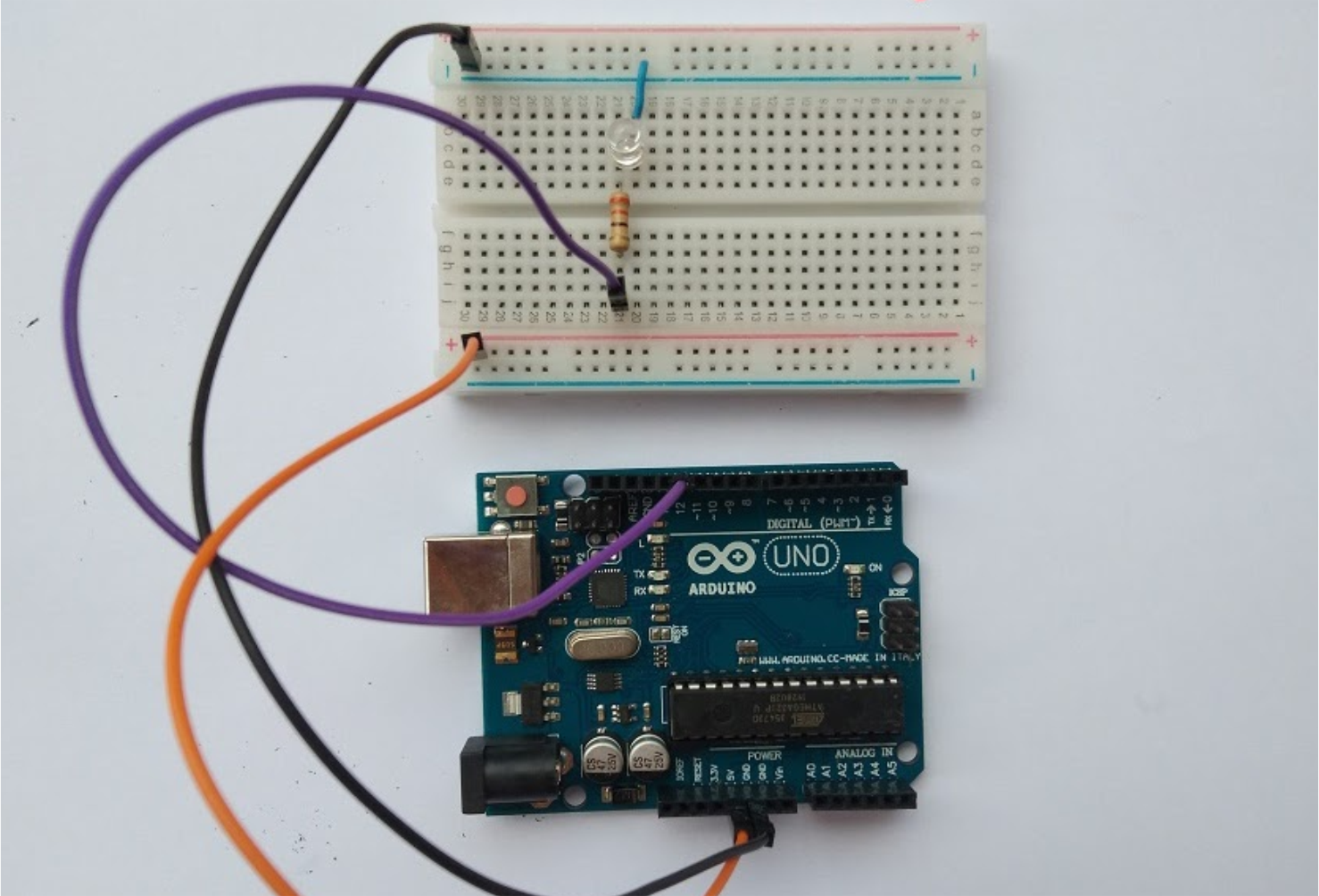

2. Susun Komponen di Breadboard
Letakkan Arduino Uno di tengah breadboard dan hubungkan kaki-kakinya ke breadboard menggunakan kabel jumper. Pastikan untuk menghubungkan kaki yang benar ke pin input/output yang akan digunakan untuk mengendalikan lampu LED.
3. Sambungkan Resistor dan Lampu LED
Sambungkan satu ujung resistor ke salah satu pin output digital Arduino dan sambungkan ujung lainnya ke salah satu kaki lampu LED. Kemudian, sambungkan kaki lain dari lampu LED ke salah satu pin GND (ground) pada Arduino. Pastikan polaritas lampu LED terpasang dengan benar (kaki pendek adalah katoda/negatif, kaki panjang adalah anoda/positif).
4. Tulis dan Unggah Kode Program
Buka perangkat lunak Arduino IDE di komputer atau laptop Anda. Tulis kode program untuk mengendalikan lampu LED sesuai dengan keinginan Anda. Ini bisa berupa kode sederhana untuk membuat lampu LED berkedip atau kode yang lebih kompleks untuk membuat efek lampu yang lebih menarik. Setelah menulis kode program, unggah ke papan Arduino menggunakan kabel USB.
5. Uji Rangkaian
Setelah mengunggah kode program, sambungkan papan Arduino ke sumber daya (misalnya, komputer atau adaptor daya USB). Lampu LED seharusnya mulai berkedip atau menampilkan efek sesuai dengan program yang Anda tulis.
Dengan mengikuti langkah-langkah di atas, Anda telah berhasil membuat rangkaian tersebut yang sederhana namun efektif!
Cara Kerja LED Arduino
Cara kerja rangkaian tersebut cukup sederhana. Ketika kode program yang ditulis dijalankan di papan Arduino, mikrokontroler akan mengirimkan sinyal listrik ke pin output digital yang terhubung ke resistor. Resistor membatasi arus yang mengalir melalui lampu LED, sehingga melindungi LED dari kerusakan akibat arus yang terlalu tinggi. Ketika arus mengalir melalui lampu LED, mereka akan menyala sesuai dengan perintah yang diberikan dalam kode program. Kode program dapat dirancang untuk mengendalikan lampu LED dengan berbagai cara, termasuk mengatur kecepatan kedipan, mengganti warna, atau membuat efek-efek kreatif lainnya. Dengan fleksibilitas ini, proyek rangkaian tersebut menjadi salah satu proyek yang ideal untuk pemula yang ingin memahami dasar-dasar pemrograman dan elektronika.
Tips Sukses Membuat Rangkaian LED Arduino
Membuat rangkaian tersebut dapat menjadi pengalaman yang mendidik dan menyenangkan, terutama bagi para pemula dalam dunia elektronika dan pemrograman. Berikut adalah tips yang dapat membantu Anda mencapai kesuksesan dalam proyek rangkaian tersebut Anda:
1. Pahami Dasar-dasar Elektronika
Sebelum memulai proyek, penting untuk memahami dasar-dasar elektronika. Ketahui fungsi masing-masing komponen seperti resistor, LED, dan mikrokontroler Arduino. Pemahaman ini akan membantu Anda membuat rangkaian dengan benar dan menghindari potensi masalah.
2. Perhatikan Polarity LED
Lampu LED memiliki polaritas, yang berarti kaki pendeknya adalah katoda (negatif) dan kaki panjangnya adalah anoda (positif). Pastikan untuk menyusun LED dengan benar dalam rangkaian, sesuai dengan polaritasnya, agar dapat menyala dengan optimal.
3. Gunakan Resistor dengan Benar
Pilih resistor yang sesuai dengan spesifikasi LED dan tegangan yang digunakan. Resistor berfungsi untuk melindungi LED dari arus berlebih, sehingga pemilihan nilai resistor yang tepat sangat penting. Perhitungkan nilai resistansi dengan menggunakan hukum Ohm untuk memastikan keamanan rangkaian.
4. Eksperimen dengan Kode Program
Jangan takut untuk bereksperimen dengan kode program. Cobalah mengubah kecepatan kedipan, mengganti warna, atau menambahkan efek-efek kreatif lainnya. Hal ini akan membantu Anda memahami lebih dalam tentang pemrograman mikrokontroler dan meningkatkan kreativitas dalam proyek Anda.
5. Simpan Kode Program Secara Teratur
Selalu simpan kode program Anda secara teratur. Ini tidak hanya memastikan keamanan proyek Anda dari kehilangan data, tetapi juga memungkinkan Anda untuk kembali ke titik tertentu dalam pengembangan jika diperlukan. Pengorganisasian kode dengan baik akan memudahkan pemeliharaan dan pengembangan proyek di masa depan.
Kesimpulan
Rangkaian LED Arduino adalah proyek yang mengasyikkan dan edukatif yang memungkinkan kita untuk belajar lebih banyak tentang elektronika dan pemrograman. Dengan memahami komponen-komponen dasar, alat dan bahan yang dibutuhkan, serta langkah-langkah detail dalam pembuatannya, kita dapat dengan mudah menghasilkan rangkaian tersebut yang berfungsi dengan baik. Selain itu, pemahaman tentang cara kerja LED Arduino membuka pintu untuk eksperimen lebih lanjut dan pengembangan proyek-proyek yang lebih kompleks di masa depan.
