Cara Kerja Rangkaian MOSFET sebagai Saklar, Berikut Fungsinya

Rangkaian MOSFET sebagai saklar memegang peranan penting dalam dunia teknologi modern, menawarkan kemampuan presisi dalam mengontrol aliran listrik pada berbagai aplikasi. MOSFET, singkatan dari Metal-Oxide-Semiconductor Field-Effect Transistor, mewakili evolusi signifikan dalam dunia transistor dan menjadi elemen kunci dalam desain sirkuit elektronika. Pada artikel ini, Sonde.id aka membahas secara rinci esensi dari penggunaan MOSFET sebagai saklar, menggali jenis-jenisnya, mengeksplorasi fungsi-fungsi fundamentalnya, dan membahas secara rinci cara kerjanya sebagai saklar. Dengan kehadiran MOSFET, dunia elektronika mengalami transformasi dalam hal efisiensi dan kontrol. Kemampuannya untuk mengatur aliran listrik dengan presisi tinggi menjadikannya pilihan utama dalam berbagai aplikasi, mulai dari sistem daya hingga sirkuit digital. Untuk memahami peran dan kegunaan MOSFET sebagai saklar, kita perlu merinci jenis-jenisnya, memahami fungsi masing-masing, dan menyelidiki mekanisme kerjanya dalam mengontrol aliran listrik. Melalui pemahaman yang mendalam tentang rangkaian tersebut, kita dapat meraih keefektifan dan keunikan dalam mendesain sistem elektronika. Selain itu, pemilihan jenis MOSFET yang tepat dan implementasi praktik terbaik menjadi kunci untuk mencapai kinerja optimal dan keandalan sistem. Dalam artikel ini, kita akan menjelajahi aspek-aspek tersebut dengan tujuan memberikan panduan yang komprehensif bagi para pembaca dalam memahami, merancang, dan mengimplementasikan rangkaian tersebut.

Apa Itu Rangkaian MOSFET sebagai Saklar?

Sebelum kita membahas lebih lanjut, mari kita pahami apa yang dimaksud dengan rangkaian tersebut. MOSFET, atau Metal-Oxide-Semiconductor Field-Effect Transistor, adalah jenis transistor yang menggunakan medan listrik untuk mengendalikan perilakunya. Ketika MOSFET digunakan sebagai saklar, itu berarti MOSFET berfungsi sebagai komponen elektronika yang dapat membuka atau menutup aliran listrik dalam suatu rangkaian. Penggunaan MOSFET sebagai saklar memungkinkan kita untuk mengontrol aliran listrik dengan presisi tinggi, memberikan fleksibilitas yang luar biasa dalam desain dan penggunaan perangkat elektronik.

Jenis-Jenis MOSFET

Ada beberapa jenis MOSFET yang umum digunakan, dan pemilihan jenis yang tepat tergantung pada kebutuhan spesifik dari aplikasi yang diinginkan. Berikut adalah beberapa jenis MOSFET yang seringkali ditemui:

1. MOSFET Tipe N (N-Channel MOSFET): Dalam MOSFET tipe N, konduktor utama adalah elektron. MOSFET ini menjadi lebih konduktif ketika medan listrik diterapkan pada gate.
2. MOSFET Tipe P (P-Channel MOSFET): Berbeda dengan N-Channel MOSFET, konduktor utama pada MOSFET tipe P adalah lubang. Pada kondisi tertentu, MOSFET tipe P menjadi lebih konduktif ketika medan listrik diterapkan pada gate.
3. MOSFET Enhancement-Mode: MOSFET jenis ini memerlukan tegangan pada gate untuk menciptakan kanal konduktif di antara sumber dan drain. Dalam keadaan alamiah, MOSFET ini tidak mengalirkan arus.
4. MOSFET Depletion-Mode: Sebaliknya, MOSFET jenis ini memiliki kanal konduktif secara alamiah. Tegangan pada gate digunakan untuk mengurangi konduktivitas MOSFET.

Dengan memahami perbedaan antara jenis-jenis MOSFET ini, kita dapat membuat pilihan yang cerdas sesuai dengan kebutuhan spesifik proyek atau perangkat yang sedang kita rancang.

Fungsi MOSFET

MOSFET memiliki sejumlah fungsi utama yang membuatnya sangat penting dalam dunia elektronika. Beberapa fungsi utama MOSFET antara lain:

1. Penguatan Sinyal: MOSFET dapat digunakan sebagai penguat sinyal dalam aplikasi tertentu. Ketika digunakan sebagai penguat, MOSFET dapat meningkatkan kekuatan sinyal listrik tanpa mengubah karakteristik sinyal tersebut.
2. Pengaturan Arus Listrik: Sebagai saklar, MOSFET memungkinkan pengaturan yang presisi terhadap arus listrik. Ini membuatnya sangat berguna dalam rangkaian daya dan pengaturan kecepatan motor.
3. Logika Digital: MOSFET digunakan secara luas dalam logika digital untuk membentuk gerbang logika. Kecepatan tinggi dan konsumsi daya yang rendah membuat MOSFET menjadi pilihan utama dalam desain sirkuit digital.
4. Konversi Energi: MOSFET digunakan dalam konverter daya untuk mengubah energi dari satu bentuk ke bentuk lainnya. Hal ini termasuk konversi daya listrik, seperti yang sering digunakan dalam sistem pembangkit tenaga.

Cara Kerja MOSFET sebagai Saklar

Cara kerja MOSFET sebagai saklar melibatkan tiga terminal utama: source (sumber), gate (pintu), dan drain (saluran). Ketika tegangan diterapkan pada gate, medan listrik yang dihasilkan mengubah konduktivitas antara source dan drain. Ini menciptakan saluran konduktif yang memungkinkan aliran listrik.

Berikut adalah langkah-langkah umum dalam cara kerja MOSFET sebagai saklar:

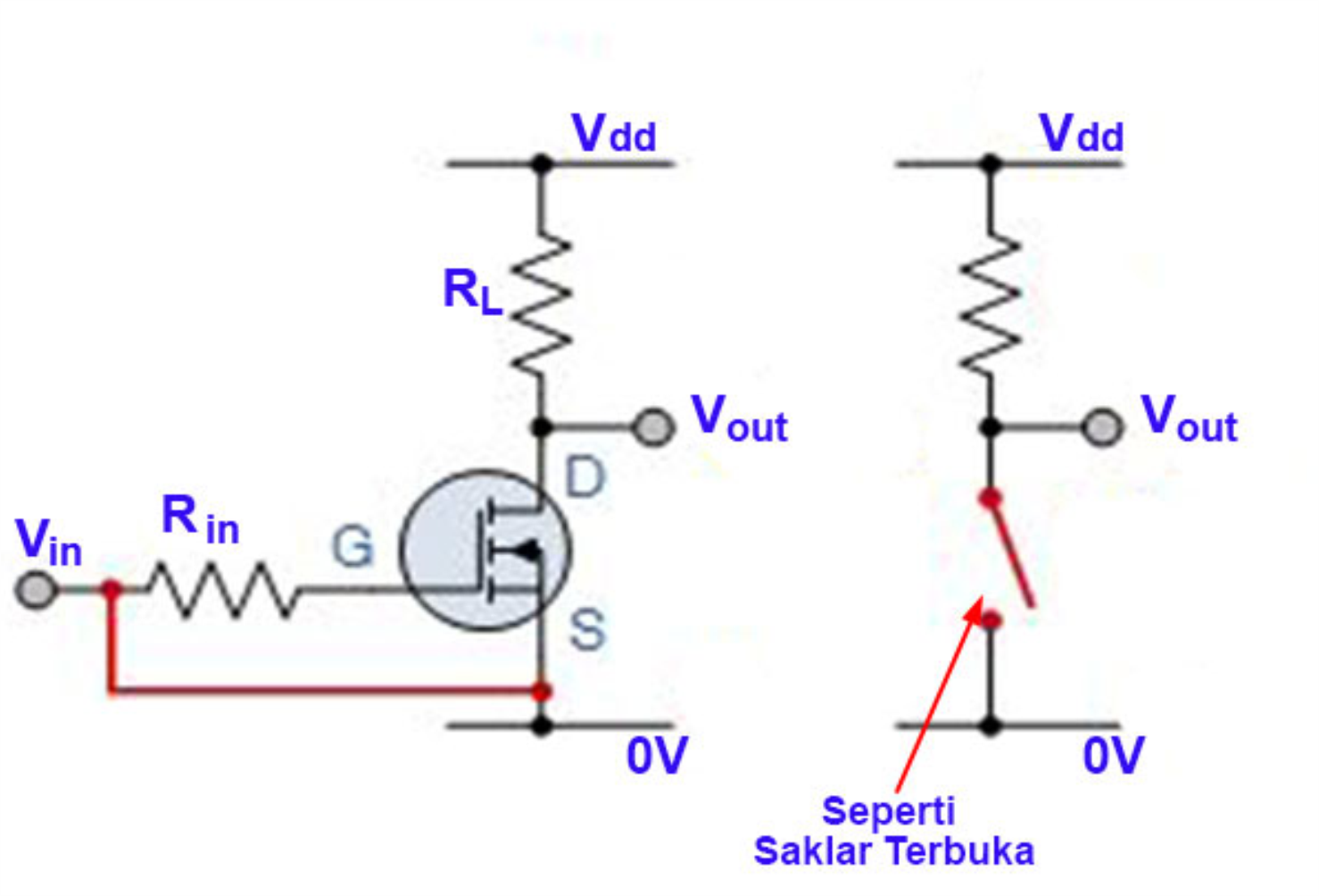

1. Tanpa Tegangan pada Gate: Ketika tidak ada tegangan yang diterapkan pada gate, MOSFET dalam keadaan mati dan tidak menghantarkan listrik antara source dan drain.
2. Penerapan Tegangan pada Gate: Saat tegangan diterapkan pada gate, medan listrik yang dihasilkan menciptakan saluran konduktif antara source dan drain. Ini memungkinkan aliran listrik melalui MOSFET.
3. Kontrol Aliran Listrik: Dengan mengatur besarnya tegangan pada gate, kita dapat mengendalikan sejauh mana MOSFET membuka saluran konduktifnya. Ini memberikan kontrol presisi terhadap aliran listrik dalam suatu rangkaian.

Tips dalam Menggunakan Rangkaian MOSFET sebagai Saklar

Dalam mengimplementasikan rangkaian tersebut, ada beberapa tips yang perlu diperhatikan untuk memastikan kinerja optimal dan keandalan sistem. Berikut adalah beberapa tips yang dapat diikuti:

1. Pemilihan Jenis MOSFET yang Tepat: Seperti yang telah dibahas sebelumnya, pemilihan jenis MOSFET sangat penting. Pertimbangkan karakteristik dan kebutuhan aplikasi Anda sebelum memilih jenis MOSFET tertentu.
2. Tegangan Pemutus (Vgs) yang Sesuai: Pastikan untuk memahami dan mematuhi batas tegangan pemutus (Vgs) pada MOSFET yang Anda gunakan. Melampaui batas ini dapat merusak MOSFET dan menyebabkan kegagalan sistem.
3. Perhitungan Daya Dissipasi: Hitung daya yang akan dihasilkan dan tersebar pada MOSFET. Pastikan MOSFET memiliki kapasitas daya yang cukup untuk menangani beban tersebut tanpa overheating.
4. Perlindungan Terhadap ESD: MOSFET rentan terhadap kerusakan akibat elektrostatis, jadi pastikan untuk menyediakan perlindungan ESD yang memadai dalam desain rangkaian Anda.
5. Kontrol Suhu: Pantau suhu MOSFET selama operasi. Overheating dapat mengurangi umur operasional dan kinerja MOSFET. Gunakan heatsink jika diperlukan untuk menjaga suhu tetap dalam batas aman.

Kesimpulan

Rangkaian MOSFET sebagai saklar memiliki peran yang sangat vital dalam dunia teknologi elektronika. Dengan memahami apa itu MOSFET, jenis-jenisnya, fungsi-fungsinya, dan cara kerjanya sebagai saklar, kita dapat merancang sistem elektronika yang efisien dan handal. Penting untuk memilih jenis MOSFET yang tepat, memperhitungkan parameter-parameter kritis seperti tegangan pemutus dan daya dissipasi, serta mengimplementasikan perlindungan yang sesuai. Dengan memperhatikan tips-tips yang telah disebutkan, kita dapat mengoptimalkan kinerja rangkaian tersebut untuk berbagai aplikasi dalam dunia teknologi modern.
