Rangkaian Optocoupler PC817: Pengertian, Fungsi & Cara Kerjanya

Penggunaan komponen elektronik seperti Optocoupler PC817 telah menjadi krusial dalam dunia teknologi modern. Dalam menghadapi kompleksitas rangkaian elektronik, Optocoupler PC817 muncul sebagai solusi yang handal untuk mengisolasi sinyal dan melindungi komponen-komponen sensitif dari gangguan listrik yang tidak diinginkan. Pada artikel ini, Sonde.id akan membahas secara mendalam tentang Rangkaian Optocoupler PC817, dari pengertian dasar hingga panduan praktis dalam merancang rangkaian yang efisien. Optocoupler PC817, dengan prinsip opto-elektronika, memanfaatkan cahaya untuk mentransfer sinyal listrik tanpa perlu adanya kontak langsung antar bagian rangkaian. Sebagai komponen yang sering digunakan, pemahaman terhadap jenis-jenis, spesifikasi, dan fungsi Optocoupler PC817 menjadi kunci untuk memaksimalkan kinerja sistem. Dalam pendahuluan ini, kita akan membahas secara singkat pentingnya Optocoupler PC817 dalam konteks keamanan dan stabilitas rangkaian, sebelum memandu pembaca melalui aspek-aspek teknisnya yang akan dijelaskan lebih lanjut dalam artikel ini. Dengan memahami Optocoupler PC817 secara menyeluruh, diharapkan pembaca dapat mengaplikasikan pengetahuan ini secara efektif dalam proyek-proyek elektronik mereka.

Pengertian Optocoupler PC817

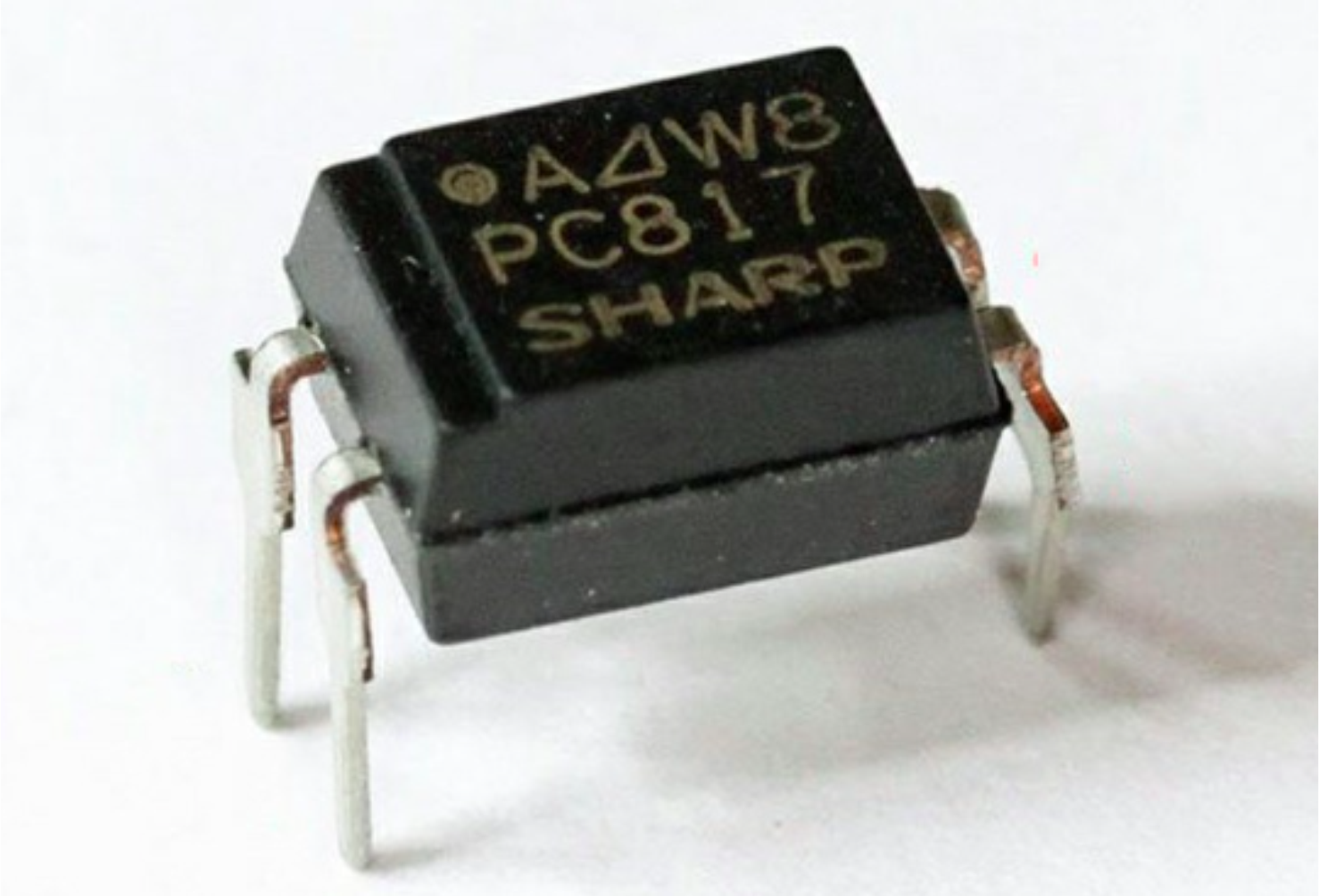

Optocoupler PC817 merupakan salah satu komponen elektronik yang memiliki peran penting dalam mengisolasi sinyal antar bagian rangkaian. Dengan menggunakan prinsip opto-elektronika, optocoupler PC817 mampu mentransfer sinyal listrik secara optis, sehingga dapat menghindarkan gangguan dan tegangan berlebih dari satu bagian rangkaian ke bagian lainnya. Penggunaan optocoupler PC817 sangat umum ditemui dalam berbagai aplikasi elektronik, termasuk dalam perangkat listrik, kendali motor, dan sistem otomasi.



Jenis-Jenis Optocoupler

Optocoupler hadir dalam berbagai jenis, namun Optocoupler PC817 tergolong sebagai salah satu yang paling umum digunakan. Jenis-jenis optocoupler lainnya meliputi:

1. Phototransistor Optocoupler: Jenis ini menggunakan fototransistor sebagai detektor cahaya yang mengubah intensitas cahaya menjadi sinyal listrik.
2. Photodarlington Optocoupler: Memiliki fotodarlington sebagai detektor cahaya, yang memberikan penguatan sinyal yang lebih tinggi dibandingkan dengan phototransistor.
3. Photometric Optocoupler: Menggunakan fotometer sebagai elemen detektor cahaya, memberikan respons yang cepat terhadap perubahan intensitas cahaya.
4. High-Speed Optocoupler: Dirancang untuk mentransfer data dengan kecepatan tinggi, umumnya digunakan dalam aplikasi komunikasi data.

Namun, Optocoupler PC817 seringkali menjadi pilihan utama karena keandalannya dan ketersediaan yang luas.



Spesifikasi Optocoupler PC817

Optocoupler PC817 memiliki beberapa spesifikasi utama yang perlu dipahami untuk mengoptimalkan kinerjanya dalam suatu rangkaian. Beberapa spesifikasi tersebut meliputi:

1. Tegangan Operasional (V_CE): Optocoupler PC817 biasanya dapat beroperasi pada tegangan V_CE tertentu. Pemilihan tegangan operasional yang tepat sangat penting untuk menjaga stabilitas dan keamanan rangkaian.
2. Tegangan Isolasi: Optocoupler PC817 menyediakan isolasi galvanis antara bagian pengirim dan penerima. Tegangan isolasi yang tinggi dapat melindungi komponen-komponen sensitif dari lonjakan tegangan yang tidak diinginkan.
3. Arus LED (I_F): Arus yang diperlukan untuk mengaktifkan LED di dalam optocoupler. Memilih arus yang sesuai akan memastikan kinerja optimal dan umur panjang komponen.
4. Tahanan Output Collector (R_C): Tahanan yang ada pada jalur keluaran optocoupler. Pemahaman terhadap nilai ini penting untuk mencocokkan impedansi dengan rangkaian penerima.



Fungsi Optocoupler PC817

Optocoupler PC817 memiliki beberapa fungsi utama dalam suatu rangkaian elektronik. Fungsi-fungsi tersebut meliputi:

1. Isolasi Galvanis: Optocoupler memastikan terjadinya isolasi galvanis yang efektif antara bagian pengirim dan penerima, mencegah terjadinya lonjakan tegangan atau interferensi listrik yang dapat merusak komponen.
2. Pemancaran Sinyal: Optocoupler memungkinkan pemancaran sinyal antar dua bagian rangkaian tanpa adanya kontak listrik langsung. Hal ini membantu menjaga integritas sinyal dan mengurangi risiko kerusakan.
3. Proteksi terhadap Tegangan Tinggi: Dengan isolasi yang kuat, optocoupler mampu melindungi bagian-bagian sensitif dari tegangan tinggi atau lonjakan tegangan yang dapat merusak komponen-komponen elektronik.
4. Pengendalian Motor dan Switching: Optocoupler PC817 seringkali digunakan dalam sistem pengendalian motor dan switching, memungkinkan pemisahan antara bagian kendali dan bagian daya.



Cara Kerja Optocoupler PC817

Cara kerja Optocoupler PC817 melibatkan penggunaan cahaya untuk mentransfer sinyal antar bagian rangkaian. Proses ini dapat diuraikan sebagai berikut:

1. Pemancaran Cahaya: Optocoupler PC817 memiliki dioda LED di bagian pemancar (transmitter). Ketika diberikan arus listrik, dioda LED akan memancarkan cahaya.
2. Penerimaan Cahaya: Cahaya yang dipancarkan oleh dioda LED akan jatuh pada fotodetektor di bagian penerima (receiver), yang biasanya berupa fototransistor dalam kasus Optocoupler PC817.
3. Konversi Cahaya menjadi Sinyal Listrik: Fototransistor akan mengonversi cahaya menjadi sinyal listrik yang sesuai dengan intensitas cahaya yang diterima.
4. Keluaran Sinyal: Sinyal listrik yang dihasilkan pada bagian penerima kemudian digunakan sebagai input untuk bagian penerima rangkaian. Proses ini terjadi tanpa adanya kontak langsung antara bagian pemancar dan penerima, sehingga menghindari masalah isolasi listrik.



Tips dalam Merancang Rangkaian Optocoupler PC817

Dalam merancang rangkaian yang menggunakan Optocoupler PC817, terdapat beberapa tips yang dapat membantu memastikan kinerja optimal dan keandalan sistem:

1. Pemilihan Tegangan Operasional yang Tepat: Pastikan tegangan operasional yang digunakan sesuai dengan spesifikasi Optocoupler PC817 yang dipilih. Hal ini akan mencegah kerusakan akibat tegangan berlebih.
2. Pemilihan Arus LED yang Sesuai: Perhatikan arus LED yang diperlukan oleh Optocoupler PC817. Memilih arus yang sesuai akan memastikan pemancaran cahaya optimal dari dioda LED.
3. Pertimbangkan Kecepatan Transmisi Data: Jika aplikasi membutuhkan transmisi data dengan kecepatan tinggi, pertimbangkan penggunaan High-Speed Optocoupler untuk memastikan kinerja yang memadai.
4. Cocokkan Tahanan Output dengan Rangkaian Penerima: Pastikan tahanan output collector (R_C) pada Optocoupler sesuai dengan tahanan yang dibutuhkan oleh rangkaian penerima. Kesesuaian impedansi ini penting untuk menghindari distorti sinyal.
5. Pertimbangkan Lingkungan Operasional: Ketahui kondisi lingkungan operasional tempat Optocoupler akan digunakan. Pastikan komponen tersebut mampu beroperasi dalam rentang suhu dan kelembaban yang sesuai.

Dengan memperhatikan tips di atas, Anda dapat merancang rangkaian yang menggunakan Optocoupler PC817 dengan efisien dan andal sesuai dengan kebutuhan aplikasi.



Kesimpulan

Rangkaian Optocoupler PC817 merupakan komponen yang sangat berguna dalam dunia elektronika, khususnya dalam menjaga isolasi dan mengoptimalkan transmisi sinyal antar bagian rangkaian. Dengan pemahaman mendalam terhadap pengertian, jenis-jenis, spesifikasi, fungsi, dan cara kerja Optocoupler PC817, serta dengan mengikuti tips dalam merancang rangkaian, Anda dapat memastikan integrasi yang sukses dalam proyek elektronik Anda. Semakin baik pemahaman Anda terhadap Optocoupler PC817, semakin baik pula kinerja dan keandalan sistem yang dapat Anda raih.
