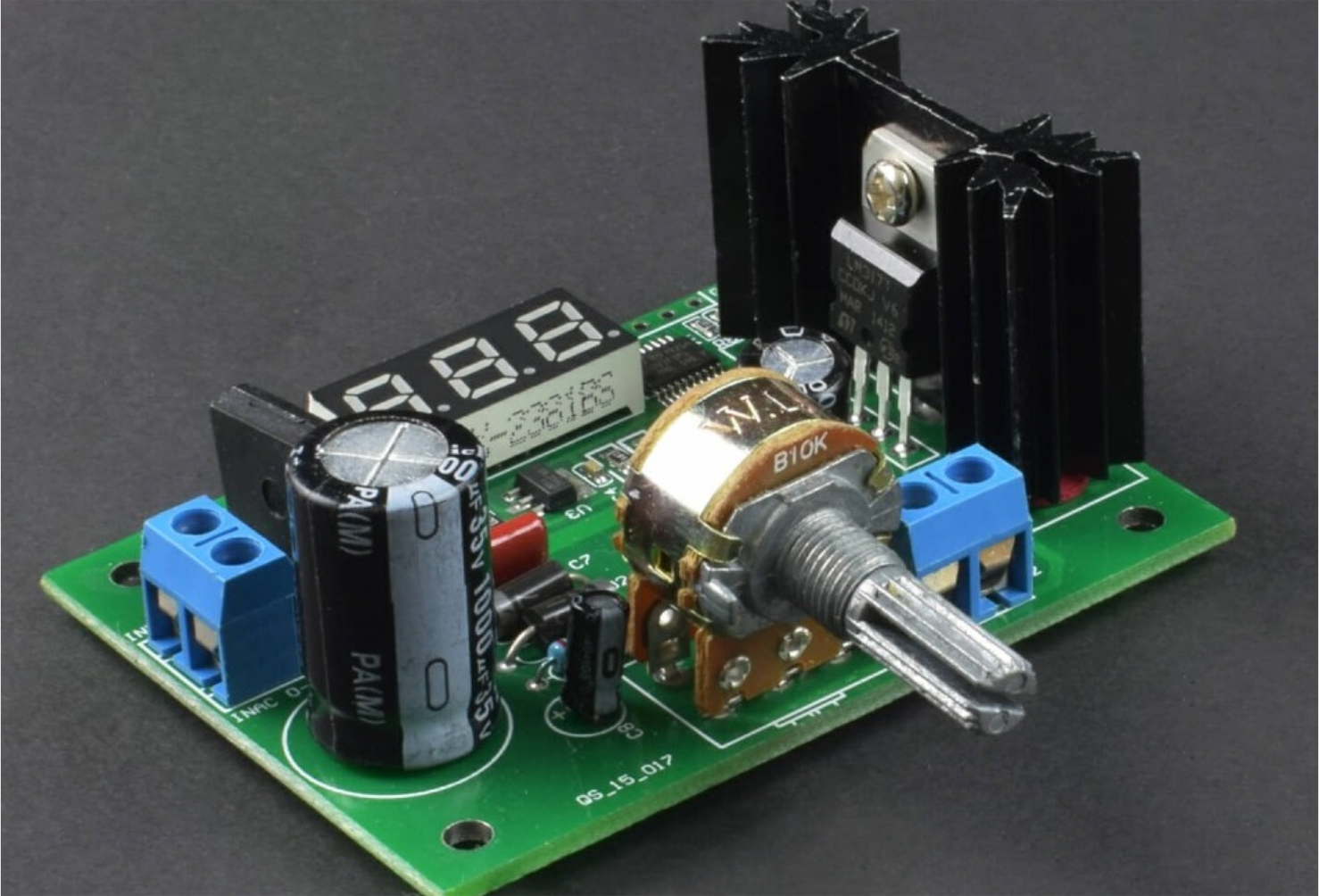

Menyusun Rangkaian Power Supply Sederhana Dengan Benar

Dalam era modern yang kian tergantung pada teknologi, keberadaan power supply atau sumber daya listrik menjadi suatu hal yang tak terelakkan. Power supply menjadi tulang punggung bagi berbagai perangkat elektronik, mulai dari perangkat rumah tangga hingga peralatan industri. Dengan begitu, pemahaman mendalam terkait rangkaian tersebut menjadi esensial bagi para penggemar elektronika, mahasiswa teknik, dan bahkan para hobiis yang ingin membuat perangkat sendiri. Pada artikel ini, Sonde.id akan membahas secara terperinci mengenai rangkaian power supply sederhana. Dimulai dari pengertian dasar, jenis-jenis rangkaian yang dapat digunakan, langkah-langkah praktis menyusunnya, hingga komponen-komponen yang diperlukan. Tujuan utama adalah memberikan panduan yang komprehensif dan profesional bagi pembaca agar mampu merancang dan merakit power supply yang efisien. Dengan adanya artikel ini, diharapkan pembaca dapat memahami konsep dasar, memilih jenis rangkaian yang sesuai dengan kebutuhan, dan mengimplementasikannya dengan sukses dalam berbagai proyek elektronika.

Pengertian Power Supply

Power supply, atau sumber daya listrik, merupakan elemen krusial dalam dunia elektronika. Pengertian power supply dapat diartikan sebagai suatu perangkat elektronik yang menyediakan energi listrik untuk perangkat elektronik lainnya. Tanpa adanya power supply yang efisien, kinerja berbagai perangkat elektronik seperti komputer, telepon seluler, dan perangkat lainnya dapat terganggu. Oleh karena itu, pemahaman mendalam tentang jenis-jenis rangkaian power supply sederhana serta langkah-langkah menyusunnya menjadi suatu keahlian yang sangat berguna dalam dunia teknologi.

Jenis Rangkaian Power Supply

Dalam dunia teknologi, terdapat berbagai jenis rangkaian power supply yang dapat disesuaikan dengan kebutuhan spesifik perangkat elektronik. Salah satu jenis yang cukup umum digunakan adalah rangkaian tersebut. Rangkaian ini memungkinkan pengguna untuk membuat sumber daya listrik dengan biaya rendah dan tingkat kompleksitas yang tidak terlalu tinggi.

Dalam menciptakan rangkaian tersebut, kita dapat menemukan beberapa jenis yang umumnya digunakan, antara lain:

1. Rangkaian Power Supply Linier: Rangkaian ini seringkali menjadi pilihan utama untuk aplikasi yang membutuhkan tingkat kestabilan tegangan yang tinggi. Meskipun sederhana, rangkaian linier dapat menyediakan output tegangan yang konstan. Kelebihan lainnya adalah minimnya noise atau gangguan pada sinyal keluaran.
2. Rangkaian Power Supply Baterai: Rangkaian ini sangat cocok untuk perangkat yang memerlukan daya portabel. Dengan menggunakan baterai sebagai sumber daya utama, rangkaian ini memberikan kebebasan gerak tanpa bergantung pada sumber daya listrik eksternal.
3. Rangkaian Power Supply Switching: Rangkaian ini menawarkan tingkat efisiensi yang tinggi dengan ukuran yang lebih kecil. Prinsip kerja switching power supply memungkinkan konversi energi yang lebih efisien, membuatnya menjadi pilihan populer untuk berbagai perangkat elektronik modern.

Langkah-langkah Menyusun Rangkaian Power Supply

Setelah memahami jenis-jenis rangkaian tersebut, langkah-langkah menyusunnya menjadi hal yang tak kalah penting. Berikut adalah panduan langkah demi langkah yang dapat diikuti untuk membuat rangkaian tersebut:

1. Perencanaan dan Desain: Sebelum memulai proses fisik penyusunan rangkaian, perencanaan dan desain menjadi tahap awal yang krusial. Pada tahap ini, tentukan jenis rangkaian yang akan dibuat, tentukan kebutuhan daya, dan pilih komponen-komponen yang sesuai.
2. Pemilihan Komponen: Pemilihan komponen menjadi kunci dalam menyusun rangkaian power supply. Pastikan untuk memilih komponen-komponen yang memiliki kualitas baik dan sesuai dengan kebutuhan spesifik rangkaian yang akan dibuat.
3. Pembuatan Skema Rangkaian: Buat skema rangkaian yang jelas dan terperinci. Gunakan simbol-simbol yang umum digunakan dalam dunia elektronika untuk memudahkan pemahaman dan implementasi.
4. Pembuatan Prototipe: Sebelum menyusun rangkaian secara permanen, buatlah prototipe terlebih dahulu. Prototipe ini memungkinkan untuk menguji kinerja rangkaian sebelum implementasi final.
5. Pengujian dan Debugging: Setelah menyusun rangkaian, lakukan pengujian untuk memastikan bahwa power supply berfungsi sesuai yang diharapkan. Jika ditemui masalah, lakukan debugging dan perbaikan yang diperlukan.

Komponen Rangkaian Power Supply

Rangkaian power supply sederhana terdiri dari beberapa komponen utama yang bekerja bersama untuk menghasilkan tegangan output yang stabil. Beberapa komponen kunci yang perlu diperhatikan meliputi:

1. Transformator: Transformator berfungsi untuk mengubah tegangan AC dari sumber listrik utama menjadi tegangan AC yang sesuai dengan kebutuhan rangkaian.
2. Diode Bridge Rectifier: Diode bridge rectifier berperan dalam mengubah tegangan AC menjadi tegangan DC dengan meratakan gelombang.
3. Filter Capacitor: Filter capacitor digunakan untuk menyaring tegangan DC dan menghasilkan output yang lebih stabil.
4. Voltage Regulator: Voltage regulator sangat penting untuk menjaga tegangan output tetap konstan. Ini dapat dicapai dengan menggunakan regulator linier atau regulator switching.
5. Output Capacitor: Output capacitor membantu menjaga stabilitas tegangan output dan mengurangi noise pada sinyal keluaran.

Cara Kerja dari Rangkaian Power Supply

Memahami cara kerja dari rangkaian tersebut menjadi langkah penting untuk memastikan kinerja yang optimal. Berikut adalah penjelasan singkat tentang prinsip dasar cara kerja rangkaian power supply:

1. Transformasi Tegangan: Transformator pertama kali mengubah tegangan AC dari sumber listrik utama sesuai dengan kebutuhan rangkaian. Tegangan ini kemudian masuk ke diode bridge rectifier.
2. Pengubahan AC menjadi DC: Diode bridge rectifier merubah tegangan AC menjadi tegangan DC dengan meratakan gelombang, sehingga sinyal yang dihasilkan menjadi lebih stabil.
3. Penyaringan Tegangan: Filter capacitor berperan penting dalam menyaring tegangan DC untuk menghasilkan output yang lebih halus dan stabil.
4. Regulasi Tegangan: Voltage regulator, baik linier maupun switching, memastikan bahwa tegangan output tetap konstan sesuai dengan yang diinginkan. Ini sangat penting untuk melindungi perangkat elektronik yang menggunakan power supply ini.
5. Stabilisasi Output: Output capacitor membantu menjaga stabilitas tegangan output dan mengurangi noise pada sinyal keluaran. Hal ini memberikan jaminan kinerja yang baik bagi perangkat elektronik yang menggunakan power supply tersebut.

Kesimpulan

Dengan memahami pengertian power supply, jenis-jenis rangkaian power supply sederhana, langkah-langkah menyusunnya, komponen-komponen yang terlibat, dan cara kerjanya, kita dapat menciptakan sumber daya listrik yang efisien untuk berbagai perangkat elektronik. Rangkaian tersebut memiliki keunggulan dalam biaya produksi yang rendah, tingkat kompleksitas yang terkendali, dan kemampuan untuk memenuhi kebutuhan berbagai aplikasi elektronika. Dengan mengikuti tips dan panduan yang telah disampaikan di atas, diharapkan dapat membantu dalam menciptakan power supply yang handal dan sesuai dengan kebutuhan spesifik.
