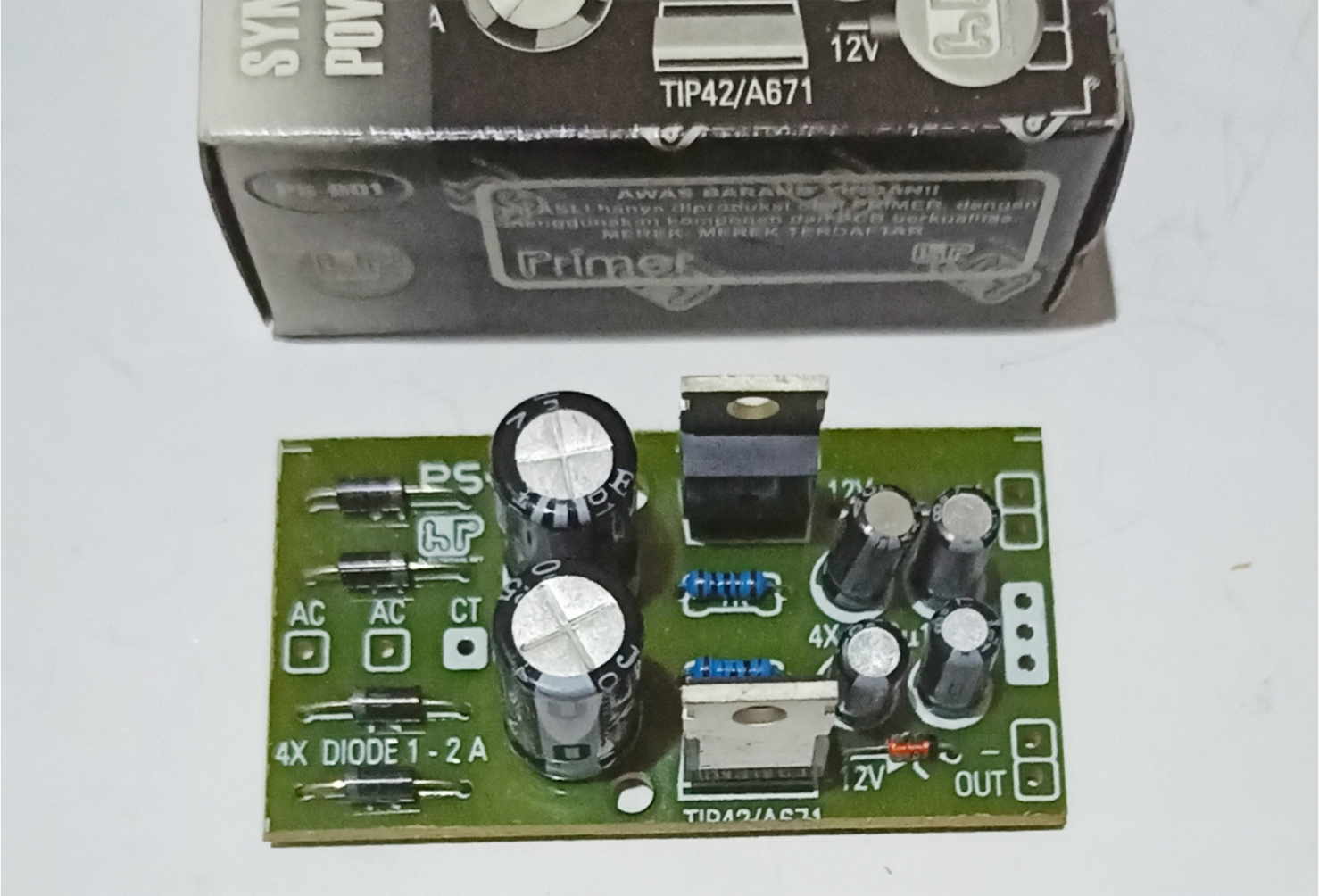

Rangkaian Power Supply Simetris: Pengertian, Fungsi & Cara Kerjanya

Power supply simetris merupakan salah satu elemen fundamental dalam dunia elektronika modern yang memainkan peran penting dalam mendukung berbagai aplikasi, mulai dari sistem audio hingga perangkat medis dan industri. Konsep “simetris” dalam power supply ini mengacu pada kemampuannya untuk menghasilkan tegangan DC yang stabil dan seimbang pada kedua polaritasnya secara simultan. Dengan kata lain, power supply simetris mampu memberikan output tegangan positif dan negatif dengan amplitudo yang sama namun dengan arah yang berlawanan. Keberadaan power supply simetris sangatlah vital dalam rangkaian elektronika yang memerlukan sumber daya listrik yang dapat menyediakan tegangan ganda dengan kestabilan tinggi. Ini termasuk dalam aplikasi seperti amplifier audio, oscilloscope, dan perangkat elektronik lainnya yang membutuhkan sinyal bipolar. Oleh karena itu, pemahaman yang mendalam tentang pengertian, fungsi, komponen, serta cara kerja power supply simetris sangatlah penting bagi para pengembang dan pemelihara sistem elektronika. Dalam artikel ini, Sonde.id akan membahas secara mendalam tentang rangkaian power supply simetris, termasuk pengertian, fungsi, komponen-komponen yang dibutuhkan, cara kerja, serta tips-tips untuk memperoleh power supply simetris yang handal dan efisien. Dengan memahami aspek-aspek tersebut, diharapkan pembaca dapat mengembangkan pemahaman yang lebih baik mengenai pentingnya power supply simetris dalam mendukung kinerja sistem elektronika modern.

Pengertian Power Supply Simetris

Power supply simetris merupakan sebuah rangkaian elektronika yang dirancang untuk menyediakan tegangan DC (Direct Current) yang stabil dan seimbang pada kedua polaritasnya. Dalam konteks ini, “simetris” mengacu pada kemampuan power supply untuk menghasilkan tegangan yang sama besar namun berlawanan polaritasnya secara simultan. Dengan kata lain, output tegangan positif dan negatif dari power supply ini memiliki amplitudo yang sama, tetapi arahnya berlawanan.

Fungsi Power Supply Simetris

Power supply simetris memiliki beragam aplikasi dalam berbagai bidang, terutama dalam elektronika dan sistem daya. Berikut beberapa fungsi utama dari power supply simetris:

1. Mendukung Sistem Dual Polarity: Power supply simetris memungkinkan penggunaan dalam rangkaian elektronika yang memerlukan tegangan positif dan negatif secara bersamaan, seperti dalam amplifier audio, oscilloscope, dan perangkat elektronik lainnya yang memerlukan sinyal bipolar.
2. Stabilitas Tegangan: Dengan desain yang cermat, power supply simetris dapat menghasilkan tegangan DC yang stabil dan minim fluktuasi. Hal ini penting untuk menjaga kinerja perangkat elektronik yang sensitif terhadap perubahan tegangan.
3. Pemisahan Galvanik: Dalam beberapa kasus, power supply simetris juga dapat berfungsi sebagai sumber tegangan yang terisolasi secara galvanik antara output positif dan negatifnya. Ini dapat membantu mencegah gangguan dan interferensi antara komponen-komponen dalam suatu sistem.
4. Kemudahan Penggunaan: Dengan menggunakan power supply simetris, pengguna dapat menghindari penggunaan beberapa sumber tegangan terpisah untuk mendukung kebutuhan polaritas yang berbeda. Hal ini dapat menyederhanakan desain sistem dan mengurangi kompleksitas perakitan.

Komponen pada Rangkaian Power Supply Simetris

Untuk merancang dan membangun sebuah power supply simetris, terdapat beberapa komponen utama yang diperlukan. Berikut adalah komponen-komponen tersebut beserta fungsinya dalam rangkaian:

1. Transformator: Transformator digunakan untuk mengubah tegangan AC (Alternating Current) dari sumber listrik menjadi tegangan AC yang lebih rendah atau lebih tinggi sesuai kebutuhan. Pada power supply simetris, transformator ini biasanya memiliki dua kumparan yang terpisah untuk menghasilkan dua tegangan AC yang berlawanan polaritas.
2. Dioda: Dioda merupakan komponen semikonduktor yang berfungsi sebagai penyearah arus AC menjadi arus DC. Pada power supply simetris, dioda-dioda ini digunakan dalam rangkaian penyearah gelombang lengkap untuk menghasilkan tegangan positif dan negatif.
3. Kapasitor: Kapasitor digunakan untuk menyimpan energi listrik dan meratakan tegangan DC yang dihasilkan oleh rangkaian penyearah. Dalam power supply simetris, kapasitor-kapasitor ini terhubung paralel dengan output untuk mengurangi ripple atau fluktuasi tegangan.
4. Regulator Tegangan: Regulator tegangan seperti IC (Integrated Circuit) regulator atau rangkaian diskrit digunakan untuk mengontrol dan menjaga tegangan output tetap stabil meskipun terjadi perubahan pada beban atau sumber tegangan input.
5. Filter Induktor: Filter induktor kadang-kadang digunakan untuk meredam noise atau gangguan frekuensi tinggi yang mungkin hadir dalam output power supply. Induktor ini dapat membentuk filter LC (Induktor-Kapasitor) untuk membersihkan sinyal tegangan dari noise yang tidak diinginkan.

Cara Kerja Power Supply Simetris

Proses kerja power supply simetris melibatkan beberapa tahapan konversi dan regulasi tegangan untuk menghasilkan output yang diinginkan. Berikut adalah langkah-langkah umum dalam cara kerja power supply simetris:

1. Transformasi Tegangan: Pada tahap pertama, tegangan AC dari sumber listrik diubah oleh transformator menjadi tegangan AC yang lebih rendah atau lebih tinggi tergantung pada desain rangkaian. Dua kumparan transformator ini menghasilkan tegangan AC dengan polaritas yang berlawanan.
2. Penyearahan Tegangan: Tegangan AC yang dihasilkan kemudian diteruskan melalui rangkaian penyearah yang terdiri dari dioda-dioda penyearah gelombang lengkap. Dalam proses ini, arus AC diubah menjadi arus DC dengan polaritas positif dan negatif.
3. Penyaringan Tegangan: Setelah penyearahan, tegangan DC yang dihasilkan masih memiliki komponen AC yang kecil yang disebut ripple. Kapasitor-kapasitor penyaring dipasang untuk meredam ripple ini, sehingga menghasilkan tegangan DC yang lebih stabil.
4. Regulasi Tegangan: Regulator tegangan kemudian bekerja untuk memastikan bahwa tegangan output power supply tetap konstan sesuai dengan nilai yang diinginkan. Regulator ini dapat berupa IC regulator atau rangkaian transistor diskrit yang mengatur tegangan keluaran.
5. Pengaturan Proteksi: Beberapa power supply simetris dilengkapi dengan fitur proteksi seperti overvoltage protection atau overcurrent protection untuk melindungi perangkat elektronik yang terhubung dari kerusakan akibat kondisi abnormal.

Dengan memahami pengertian, fungsi, komponen, dan cara kerja power supply simetris, kita dapat lebih memahami kegunaan dan pentingnya perangkat ini dalam berbagai aplikasi elektronika modern. Dengan perencanaan yang cermat dan pemilihan komponen yang tepat, power supply simetris dapat menjadi komponen yang kritis dalam memastikan kinerja sistem elektronik yang handal dan stabil.

Tips Memperoleh Power Supply Simetris yang Handal

Mendapatkan power supply simetris yang handal dan efisien merupakan langkah penting dalam merancang sistem elektronika yang stabil dan berkualitas. Berikut adalah lima tips untuk memperoleh power supply simetris yang optimal:

1. Pemilihan Transformator yang Tepat: Transformator memegang peran kunci dalam menghasilkan tegangan yang sesuai dengan kebutuhan. Pastikan untuk memilih transformator dengan spesifikasi yang sesuai, termasuk tegangan output yang diinginkan, arus maksimum yang dapat ditangani, serta jumlah kumparan yang sesuai untuk menghasilkan tegangan simetris.
2. Penggunaan Dioda Penyearah Berkualitas: Dioda penyearah merupakan komponen yang menentukan efisiensi konversi dari AC menjadi DC. Gunakan dioda-dioda penyearah berkualitas tinggi yang memiliki karakteristik yang sesuai dengan kebutuhan, seperti kemampuan menangani arus yang tinggi dan memiliki tingkat drop tegangan yang rendah.
3. Pemilihan Kapasitor Penyaring yang Adekuat: Kapasitor penyaring berperan dalam meredam ripple atau fluktuasi tegangan pada output power supply. Pastikan untuk memilih kapasitor dengan kapasitas yang memadai dan tegangan kerja yang cukup untuk menyediakan penyaringan yang efektif, sehingga menghasilkan tegangan DC yang stabil.
4. Regulator Tegangan yang Handal: Regulator tegangan merupakan komponen kritis dalam menjaga stabilitas tegangan output. Pilihlah regulator tegangan yang handal dan sesuai dengan kebutuhan aplikasi, baik itu regulator tegangan terpadu (IC regulator) maupun rangkaian regulator diskrit yang memiliki performa dan ketahanan yang baik terhadap perubahan beban dan sumber tegangan.
5. Pemantauan dan Perlindungan: Selalu sediakan fitur pemantauan dan perlindungan pada power supply simetris Anda. Ini termasuk fitur pemantauan tegangan dan arus output, serta fitur proteksi seperti overvoltage protection, overcurrent protection, dan thermal shutdown untuk mencegah kerusakan pada perangkat terhubung akibat kondisi abnormal.

Penutup

Dengan memahami pengertian, fungsi, perbedaan, komponen, dan cara kerja rangkaian power supply simetris, kita dapat mengoptimalkan penggunaannya dalam berbagai aplikasi elektronika. Dengan mengikuti tips-tips di atas, kita dapat memastikan bahwa power supply simetris bekerja secara efisien dan dapat diandalkan dalam menyediakan daya listrik yang stabil untuk perangkat elektronik yang memerlukan tingkat kestabilan yang tinggi. Kesadaran akan pentingnya pemilihan komponen berkualitas dan pemeliharaan rutin juga menjadi kunci dalam memastikan kelangsungan operasional power supply simetris.
