Dalam era kemajuan teknologi saat ini, penggunaan rangkaian Pulse Width Modulation (PWM) semakin mendominasi dalam berbagai aplikasi elektronika. PWM menjadi pilihan utama dalam mengontrol daya keluaran pada berbagai perangkat, mulai dari kendaraan listrik hingga sistem otomasi industri. Salah satu komponen yang sering digunakan untuk implementasi PWM adalah IC 555, yang terkenal dengan fleksibilitas dan kinerjanya yang handal. Rangkaian PWM IC 555 menawarkan solusi yang efektif dan efisien untuk mengatur intensitas cahaya, kecepatan motor, dan berbagai parameter lainnya. Pada artikel ini, Sonde.id akan membahas secara komprehensif mengenai konsep dasar rangkaian PWM, fungsi krusialnya dalam dunia elektronika, serta langkah-langkah praktis untuk membuat rangkaian PWM menggunakan IC 555. Pemahaman mendalam terhadap teknologi ini tidak hanya membuka pintu bagi para penghobi elektronika, tetapi juga memberikan wawasan bagi para profesional dan insinyur dalam merancang sistem kontrol yang canggih dan efisien. Mari kita eksplorasi lebih lanjut tentang keajaiban PWM dan bagaimana IC 555 menjadi inti dari penciptaan rangkaian yang inovatif ini.
Apa Itu Rangkaian PWM?
PWM adalah teknik pengaturan daya yang bekerja dengan mengubah lebar pulsa sinyal periodik. Teknik ini memanfaatkan dua keadaan utama, yaitu ON (nyala) dan OFF (mati), untuk menciptakan efek rata-rata yang diinginkan. Penggunaan PWM melibatkan perubahan lebar pulsa sinyal ON dalam siklus tertentu. Dalam konteks rangkaian PWM menggunakan IC 555, ini berarti mengontrol keluaran yang dihasilkan oleh timer internal IC untuk mengatur kecepatan atau intensitas sesuatu, seperti motor atau lampu.
Fungsi dari PWM
Penting untuk memahami fungsi PWM untuk memahami keunggulannya. Fungsi utama PWM adalah memberikan kontrol yang presisi atas daya yang disalurkan ke perangkat atau sistem. Dengan mengatur lebar pulsa, kita dapat mengontrol rata-rata daya yang diterapkan, sehingga menciptakan efek seperti mengatur kecepatan motor atau kecerahan lampu dengan presisi yang tinggi. Dengan menggunakan IC 555, rangkaian PWM dapat dirancang dan dikonfigurasi dengan mudah untuk memenuhi kebutuhan spesifik proyek elektronika Anda.
Cara Kerja PWM
PWM bekerja dengan mengubah lebar pulsa ON dari sinyal periodik, biasanya gelombang persegi. Lebar pulsa ini ditentukan oleh perbandingan antara waktu sinyal ON dan waktu total satu siklus. Semakin lebar pulsa ON, semakin tinggi daya rata-rata yang disampaikan ke perangkat atau sistem. Cara kerja ini memungkinkan pengaturan daya yang halus dan presisi, sekaligus efisien. Dalam rangkaian PWM menggunakan IC 555, timer internal IC akan mengatur durasi pulsa ON sesuai dengan nilai resistor dan kapasitor yang digunakan. Ini memberikan kontrol yang sangat baik atas siklus kerja PWM, memastikan penyesuaian yang akurat sesuai dengan kebutuhan aplikasi.
Alat & Bahan untuk Membuat Rangkaian PWM Menggunakan IC 555
Sebelum memulai proyek pembuatan rangkaian PWM menggunakan IC 555, pastikan Anda memiliki semua alat dan bahan yang diperlukan. Berikut adalah daftar alat dan bahan yang umumnya digunakan:
- IC 555: Komponen utama, IC 555, merupakan timer yang sangat fleksibel dan dapat diandalkan. Pilih IC berkualitas tinggi untuk hasil yang stabil dan konsisten.
- Resistor: Pilih resistor sesuai dengan nilai resistansi yang dibutuhkan untuk mengatur frekuensi dan siklus kerja PWM. Resistor akan mempengaruhi waktu pengisian dan pembuangan kapasitor pada IC 555.
- Kapasitor: Kapasitor digunakan untuk menstabilkan frekuensi operasi dan menentukan periode siklus kerja PWM. Pilih kapasitor dengan kapasitansi yang sesuai untuk kebutuhan proyek.
- Transistor dan Diode: Dalam beberapa aplikasi, Anda mungkin memerlukan transistor dan diode untuk menguatkan daya keluaran dan melindungi IC 555 dari tegangan balik.
- Breadboard dan Kabel Jumper: Gunakan breadboard untuk merakit sementara rangkaian dan kabel jumper untuk menghubungkan komponen-komponen dengan mudah.
- Sumber Daya: Pastikan Anda memiliki sumber daya yang sesuai, seperti baterai atau adaptor listrik, untuk memberikan daya pada rangkaian.

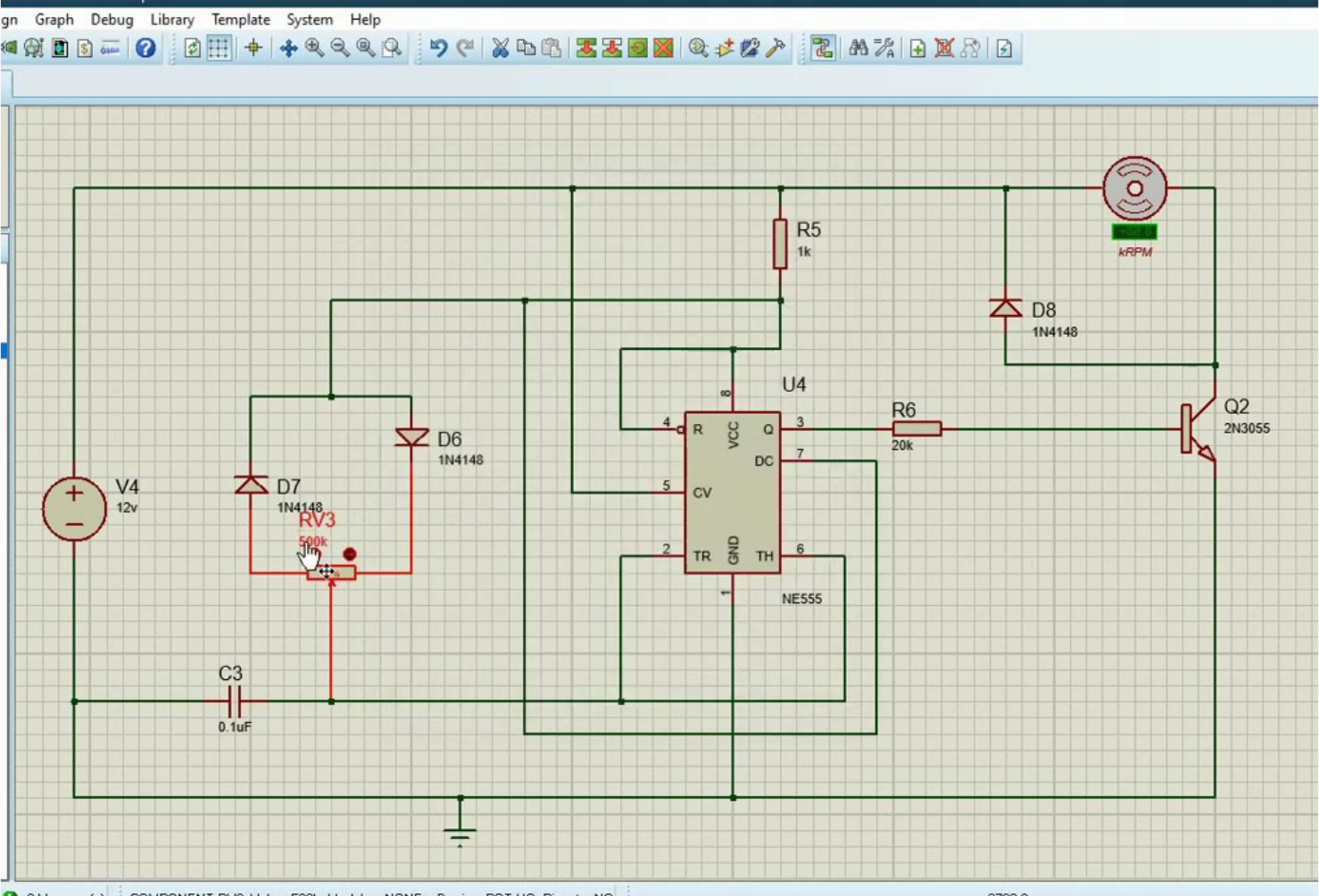

Cara Membuat Rangkaian PWM IC 555
Setelah Anda memiliki semua alat dan bahan yang diperlukan, langkah-langkah berikut akan membimbing Anda melalui proses pembuatan rangkaian PWM menggunakan IC 555:
- Menyusun Komponen pada Breadboard: Letakkan IC 555, resistor, kapasitor, transistor, diode, dan komponen lainnya pada breadboard sesuai dengan skema rangkaian yang direncanakan.
- Menghubungkan Komponen: Gunakan kabel jumper untuk menghubungkan komponen satu sama lain sesuai dengan diagram rangkaian. Pastikan semua koneksi kencang dan tidak ada kabel yang terputus.
- Menyambungkan Sumber Daya: Hubungkan sumber daya (baterai atau adaptor listrik) ke rangkaian. Periksa tegangan yang sesuai dengan spesifikasi IC 555 yang Anda gunakan.
- Pengujian Awal: Nyalakan sumber daya dan amati respons rangkaian. Periksa apakah pulsa PWM dihasilkan dengan benar dan sesuai dengan yang diinginkan.
- Penyesuaian Parameter: Jika perlu, sesuaikan nilai resistor atau kapasitor untuk mencapai frekuensi dan siklus kerja PWM yang diinginkan.
- Proteksi dan Pemantauan: Pastikan rangkaian memiliki perlindungan yang cukup dengan menggunakan diode jika diperlukan. Gunakan alat pemantau seperti osiloskop atau multimeter untuk mengukur dan memastikan parameter kerja yang diinginkan.
Tips Penting untuk Membuat Rangkaian PWM Menggunakan IC 555
- Pemahaman Konsep Dasar PWM: Sebelum Anda memulai proyek rangkaian PWM dengan IC 555, pastikan Anda memiliki pemahaman yang kuat tentang konsep dasar PWM. Mengerti bagaimana lebar pulsa sinyal dapat mengontrol daya yang disalurkan akan membantu Anda merancang rangkaian dengan presisi. Buku referensi, tutorial online, atau sumber daya lainnya dapat membantu meningkatkan pemahaman Anda tentang PWM.
- Pilih Komponen dengan Teliti: Kualitas komponen sangat mempengaruhi kinerja rangkaian PWM. Pilih IC 555 berkualitas tinggi, resistor, dan kapasitor dengan toleransi yang sesuai. Pastikan transistor dan diode yang digunakan dapat menangani beban daya yang diinginkan. Investasi dalam komponen yang baik akan membantu menghindari masalah stabilisasi dan meningkatkan keandalan rangkaian.
- Perhitungan Nilai Resistor dan Kapasitor: Langkah awal dalam merancang rangkaian PWM adalah menghitung nilai resistor dan kapasitor yang diperlukan. Perhitungan ini akan mempengaruhi frekuensi dan siklus kerja PWM. Pastikan untuk merujuk pada datasheet IC 555 dan menggunakan rumus yang tepat untuk mendapatkan nilai yang sesuai dengan kebutuhan proyek Anda.
- Proteksi dan Pemantauan: Keselamatan rangkaian dan IC 555 adalah faktor kritis. Pastikan untuk menyertakan diode sebagai perlindungan dari tegangan balik yang dapat merusak IC. Selain itu, selalu gunakan alat pemantau seperti multimeter atau osiloskop untuk memantau parameter kinerja selama pengujian. Ini membantu mendeteksi potensi masalah dan mengoptimalkan kinerja secara keseluruhan.
- Eksperimen dan Penyesuaian: Rangkaian PWM seringkali memerlukan eksperimen dan penyesuaian untuk mencapai hasil yang optimal. Jangan ragu untuk melakukan uji coba dengan variasi nilai resistor atau kapasitor, dan pantau dampaknya pada keluaran PWM. Proses ini memungkinkan Anda menyesuaikan rangkaian sesuai dengan kebutuhan spesifik proyek Anda dan memastikan kinerja yang diinginkan.
Kesimpulan
Rangkaian PWM IC 555 adalah solusi yang sangat efektif untuk mengendalikan berbagai aplikasi elektronika dengan presisi yang tinggi. Dengan memahami konsep dasar PWM, fungsi, dan cara kerja IC 555, Anda dapat membuat rangkaian sendiri dengan mudah. Penting untuk mengikuti langkah-langkah dengan teliti dan memastikan kualitas komponen yang digunakan untuk mencapai hasil yang optimal. Semoga artikel ini memberikan wawasan yang cukup untuk memulai proyek rangkaian PWM Anda. Selamat mencoba dan eksplorasi lebih lanjut dalam dunia pengendalian daya elektronika!
