Dalam dunia elektronika, rangkaian resistor campuran menjadi salah satu komponen yang sangat penting dan sering digunakan. Resistornya sendiri merupakan elemen pasif yang berfungsi untuk mengontrol arus listrik dalam suatu rangkaian. Rangkaian tersebut menggabungkan konsep resistor seri dan paralel, memberikan fleksibilitas yang tinggi dalam mencapai nilai resistansi yang diinginkan. Pada artikel ini, Sonde.id akan menjelajahi secara mendalam berbagai macam rangkaian resistor beserta pengertian masing-masing, menyajikan cara membuat rangkaian tersebut, dan memberikan panduan tentang cara menghitung nilai resistansi totalnya. Pemahaman yang baik terhadap prinsip-prinsip dasar ini menjadi kunci untuk merancang rangkaian tersebut dengan efisien. Selain itu, artikel ini juga akan memberikan tips dan langkah-langkah praktis agar pembaca dapat mengaplikasikan konsep tersebut dalam proyek elektronika mereka sendiri. Mari kita menjelajahi dunia kompleks dan menarik dari rangkaian tersebut, yang memberikan solusi presisi untuk berbagai kebutuhan dalam pengaturan nilai resistansi dalam suatu rangkaian elektronik.
Mengenal Rangkaian Resistor (Campuran)
Rangkaian tersebut merupakan salah satu komponen yang sering digunakan dalam dunia elektronika. Resistor adalah elemen pasif yang berfungsi untuk membatasi arus listrik dalam suatu rangkaian. Dalam konteks rangkaian tersebut, kita akan membahas berbagai macam jenis rangkaian resistor beserta pengertiannya.
Resistor Seri
Rangkaian resistor seri adalah susunan resistor yang disusun secara berurutan dalam satu jalur arus. Dalam hal ini, nilai resistansi total (R_total) dapat dihitung dengan menjumlahkan nilai resistansi masing-masing resistor. Penggunaan rangkaian resistor seri dapat memberikan nilai resistansi total yang lebih besar.
Resistor Paralel
Berbeda dengan resistor seri, rangkaian resistor paralel disusun sedemikian rupa sehingga ujung-ujung resistor terhubung ke satu titik. Resistansi total dalam rangkaian ini dihitung dengan menggunakan rumus invers dari rumus resistansi total pada rangkaian seri. Pada rangkaian paralel, nilai resistansi total akan selalu lebih kecil dibandingkan dengan resistor terkecil dalam rangkaian tersebut.

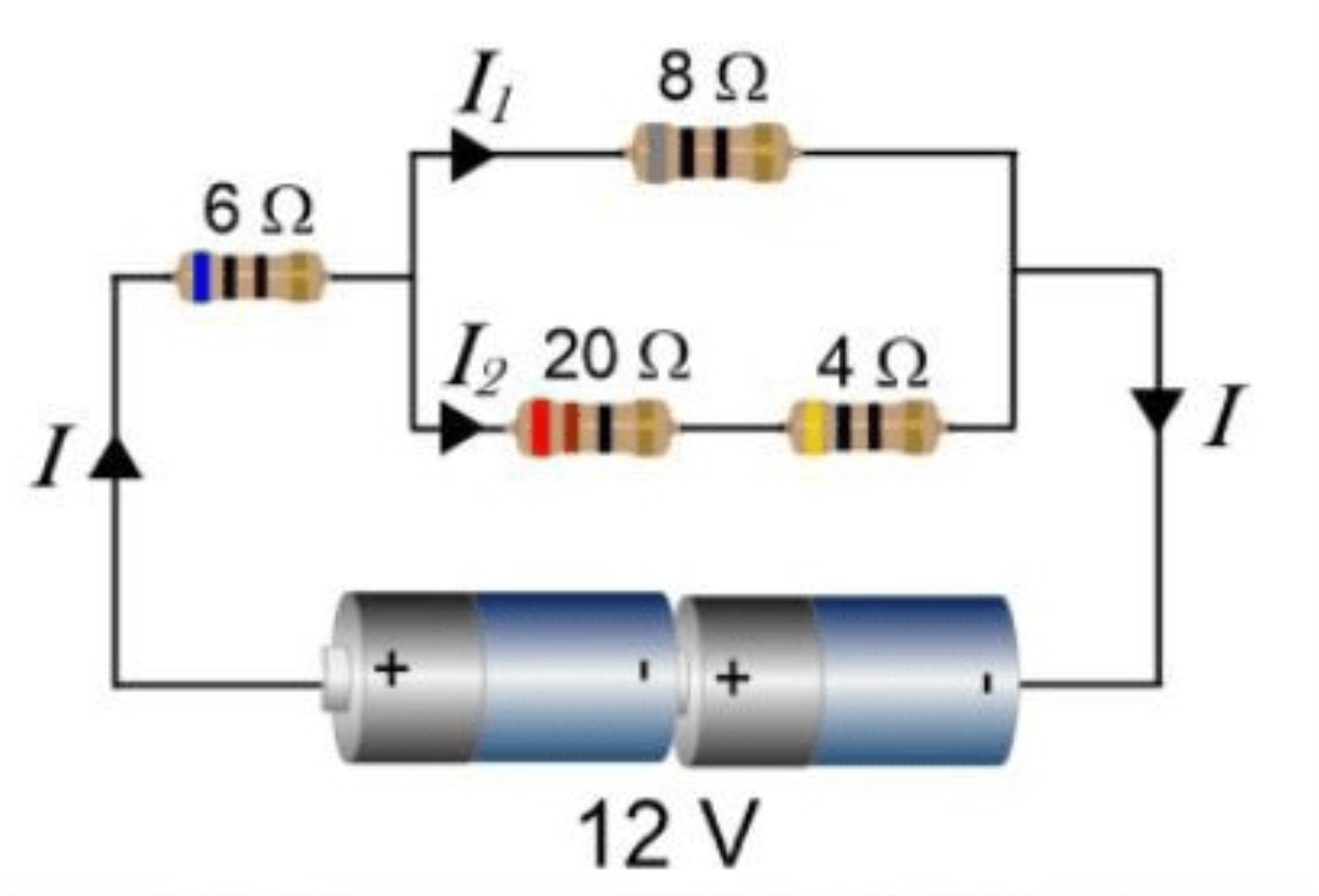

Rangkaian Resistor Campuran
Rangkaian tersebut menggabungkan konsep resistor seri dan paralel dalam satu susunan. Hal ini memungkinkan untuk mencapai nilai resistansi yang diinginkan dengan lebih fleksibel. Dalam perancangan rangkaian tersebut , pemahaman terhadap nilai resistansi seri dan paralel menjadi krusial.
Macam-macam Rangkaian Resistor Beserta Pengertiannya
1. Rangkaian Resistor Seri
Rangkaian resistor seri adalah susunan resistor yang terhubung secara berurutan. Jika terdapat tiga resistor dengan nilai resistansi R1, R2, dan R3, maka resistansi totalnya (R_total) dapat dihitung dengan rumus:
������=�1+�2+�3Rtotal=R1+R2+R3
Kelebihan dari rangkaian resistor seri adalah nilai arus yang mengalir pada setiap resistor sama, namun nilai tegangan pada setiap resistor berbeda. Sebagai contoh, jika arus yang mengalir adalah 1 Ampere, maka tegangan pada R1, R2, dan R3 dapat dihitung dengan rumus Ohm:
�1=�⋅�1V1=I⋅R1 �2=�⋅�2V2=I⋅R2 �3=�⋅�3V3=I⋅R3
2. Rangkaian Resistor Paralel
Rangkaian resistor paralel adalah susunan resistor yang terhubung pada dua ujung yang sama. Untuk tiga resistor dengan nilai resistansi R1, R2, dan R3, nilai resistansi totalnya (R_total) dihitung dengan rumus invers dari rumus resistansi total pada rangkaian seri:
1������=1�1+1�2+1�3Rtotal1=R11+R21+R31
Kelebihan dari rangkaian resistor paralel adalah nilai tegangan pada setiap resistor sama, namun nilai arus yang mengalir pada setiap resistor berbeda. Rumus tegangan pada setiap resistor dalam rangkaian paralel adalah:
�1=��1I1=R1V �2=��2I2=R2V �3=��3I3=R3V
3. Rangkaian Resistor Campuran
Rangkaian tersebut mengombinasikan konsep resistor seri dan paralel. Dengan demikian, nilai resistansi totalnya (R_total) dapat dihitung dengan mempertimbangkan kedua jenis resistansi tersebut. Sebagai contoh, jika terdapat dua resistor R1 dan R2 yang disusun secara seri, dan resistor R3 yang terhubung secara paralel dengan kombinasi R1 dan R2, maka rumus resistansi totalnya adalah:
������=(�1+�2) ∣∣ �3Rtotal=(R1+R2)∣∣R3
Dengan ∣∣ ∣∣ menunjukkan resistansi paralel. Kelebihan dari rangkaian tersebut adalah fleksibilitas dalam mencapai nilai resistansi yang diinginkan.
Cara Membuat Rangkaian Resistor Campuran
Membuat rangkaian tersebut dapat menjadi tugas yang menantang, namun dengan pemahaman yang baik, hal ini dapat dilakukan dengan efisien. Berikut adalah langkah-langkah cara membuat rangkaian tersebut:
1. Tentukan Nilai Resistansi yang Diinginkan
Sebelum memulai perancangan rangkaian, tentukan nilai resistansi total yang diinginkan. Hal ini dapat dipengaruhi oleh kebutuhan spesifik dalam suatu aplikasi elektronika.
2. Pilih Resistor Seri yang Sesuai
Pilih resistor-seri dengan nilai resistansi yang mendekati nilai resistansi total yang diinginkan. Kombinasikan beberapa resistor-seri untuk mencapai nilai resistansi yang lebih presisi.
3. Hitung Nilai Resistansi Total
Gunakan rumus resistansi total untuk menghitung nilai resistansi total dari resistor-seri yang telah dipilih.
������−����=�1+�2+…+��Rtotal−seri=R1+R2+…+Rn
4. Pilih Resistor Paralel yang Sesuai
Pilih resistor-paralel dengan nilai resistansi yang mendekati nilai resistansi total yang diinginkan. Pastikan resistor-paralel yang dipilih dapat dikombinasikan dengan resistor-seri.
5. Hitung Nilai Resistansi Total Akhir
Gunakan rumus resistansi total untuk menghitung nilai resistansi total akhir dari kombinasi resistor-seri dan resistor-paralel.
������−��ℎ��=(������−����) ∣∣ (��������)Rtotal−akhir=(Rtotal−seri)∣∣(Rparalel)
6. Susun Rangkaian
Susun rangkaian dengan memasang resistor-seri dan resistor-paralel sesuai dengan perhitungan yang telah dilakukan. Pastikan koneksi antar resistor dan titik-titik hubungannya tepat.
7. Uji Rangkaian
Setelah merangkai komponen, uji rangkaian menggunakan alat ukur resistansi untuk memastikan nilai resistansi total sesuai dengan perhitungan. Jika ada perbedaan, periksa kembali pemasangan resistor dan hubungan antar komponen.
Cara Menghitung Rangkaian Resistor Campuran
Menghitung rangkaian tersebut melibatkan penggunaan rumus resistansi total untuk resistor-seri dan resistor-paralel. Berikut adalah langkah-langkah cara menghitung rangkaian tersebut:
1. Hitung Nilai Resistansi Total Resistor-Seri
Gunakan rumus resistansi total untuk resistor-seri:
������−����=�1+�2+…+��Rtotal−seri=R1+R2+…+Rn
2. Hitung Nilai Resistansi Total Resistor-Paralel
Gunakan rumus invers resistansi total untuk resistor-paralel:
1������−�������=1�1+1�2+…+1��Rtotal−paralel1=R11+R21+…+Rn1
3. Hitung Nilai Resistansi Total Akhir
Gunakan rumus resistansi total untuk menghitung nilai resistansi total akhir dari kombinasi resistor-seri dan resistor-paralel:
������−��ℎ��=(������−����) ∣∣ (������−�������)Rtotal−akhir=(Rtotal−seri)∣∣(Rtotal−paralel)
4. Verifikasi Hasil Perhitungan
Setelah mendapatkan nilai resistansi total akhir, verifikasi hasil perhitungan dengan mengukur resistansi menggunakan alat ukur resistansi. Pastikan nilai yang diukur sesuai dengan perhitungan untuk memastikan keakuratan rangkaian.
Kesimpulan
Rangkaian resistor campuran merupakan pilihan yang efektif untuk mencapai nilai resistansi yang diinginkan dalam suatu aplikasi. Dengan memahami konsep resistor seri dan paralel, serta mengikuti langkah-langkah perancangan dan perhitungan, Anda dapat membuat rangkaian tersebut secara efisien. Pastikan untuk selalu melakukan uji rangkaian dan verifikasi hasil perhitungan agar mendapatkan hasil yang akurat dan sesuai dengan kebutuhan elektronika yang diinginkan. Dengan demikian, penggunaan rangkaian tersebut dapat memberikan fleksibilitas dan presisi dalam mengatur karakteristik listrik suatu rangkaian.
