Pembuatan Rangkaian SCR Sederhana, Berikut Cara Kerjanya

Penggunaan Silicon Controlled Rectifier (SCR) telah menjadi bagian integral dalam berbagai aplikasi elektronika, membuktikan kehandalannya sebagai komponen kritis dalam pengaturan daya. SCR, atau yang lebih dikenal sebagai saklar kontrol berbasis silikon, menawarkan keunggulan dalam mengontrol aliran arus listrik pada sirkuit tertentu. Dengan kemampuannya untuk memungkinkan atau mematikan aliran listrik hanya saat mendapat sinyal pemicu atau gate trigger, SCR menjadi elemen utama dalam sistem pengendalian daya, motor, dan perangkat elektronik lainnya. Pentingnya pemahaman mendalam tentang SCR menjadi dasar bagi para penggemar elektronika untuk mengoptimalkan penggunaannya. Dalam artikel ini, Sonde.id akan membahas secara rinci tentang rangkaian SCR sederhana, memberikan wawasan tentang jenis-jenis SCR, cara kerjanya, komponen-komponen yang terlibat, dan langkah-langkah praktis dalam pembuatannya. Dengan demikian, pembaca akan dapat memahami konsep dasar serta mendapatkan tips praktis untuk menciptakan rangkaian SCR yang efisien dan aman. Mari kita eksplorasi lebih lanjut dunia yang menarik dari rangkaian tersebut dan raih pemahaman yang kokoh mengenai aplikasi praktisnya dalam teknologi modern.

Pengertian SCR

Silikon Controlled Rectifier (SCR) adalah suatu komponen elektronik yang berfungsi sebagai saklar kontrol yang dapat diatur. Dalam dunia elektronika, SCR memiliki peran penting dalam mengontrol arus listrik pada berbagai aplikasi. SCR bekerja berdasarkan prinsip penyaluran listrik hanya pada satu arah tertentu. Kata kunci rangkaian SCR sederhana menjadi fokus utama kita dalam artikel ini, yang akan membahas secara mendalam seputar pengertian, jenis-jenis, cara kerja, komponen, dan cara membuat rangkaian tersebut.

Jenis-jenis SCR

Sebelum membahas lebih lanjut tentang rangkaian tersebut, penting untuk memahami berbagai jenis SCR yang tersedia. Ada beberapa jenis SCR yang umum digunakan dalam industri elektronika, antara lain:

1. SCR Unidirectional (UniSCR): Jenis SCR ini hanya mengizinkan arus listrik mengalir dalam satu arah saja. UniSCR biasanya digunakan dalam aplikasi di mana kontrol arus satu arah diperlukan.
2. SCR Bidirectional (BiSCR): Berbeda dengan UniSCR, BiSCR memungkinkan arus listrik mengalir dalam dua arah. Ini membuat BiSCR ideal untuk aplikasi di mana arus listrik perlu dikendalikan dalam kedua arah.
3. Gate Turn-Off SCR (GTO-SCR): Jenis SCR ini memiliki kemampuan untuk dimatikan secara manual melalui terminal gate. GTO-SCR memberikan fleksibilitas lebih dalam mengontrol aliran listrik.
4. MOS-Controlled Thyristor (MCT): MCT merupakan pengembangan lebih lanjut dari SCR yang menggunakan teknologi Metal-Oxide-Semiconductor (MOS). MCT memiliki keunggulan dalam pengendalian daya yang lebih efisien.

Cara Kerja SCR

Penting untuk memahami prinsip dasar cara kerja SCR sebelum merancang atau menggunakan rangkaian tersebut. SCR bekerja berdasarkan dua keadaan utama: keadaan off dan keadaan on.

1. Keadaan Off: Pada keadaan off, SCR tidak mengizinkan arus listrik mengalir melalui sirkuitnya. Ini terjadi ketika tegangan gate (G) tidak mencapai ambang pemicu (VGT) yang diperlukan. SCR tetap dalam keadaan off sampai ada sinyal gate yang memicunya.
2. Keadaan On: Ketika tegangan gate mencapai ambang pemicu, SCR beralih ke keadaan on. Pada saat ini, arus listrik dapat mengalir melalui sirkuit SCR. SCR akan tetap dalam keadaan on sampai arus anode turun di bawah ambang pemutusan (IH) atau terputusnya tegangan anode.

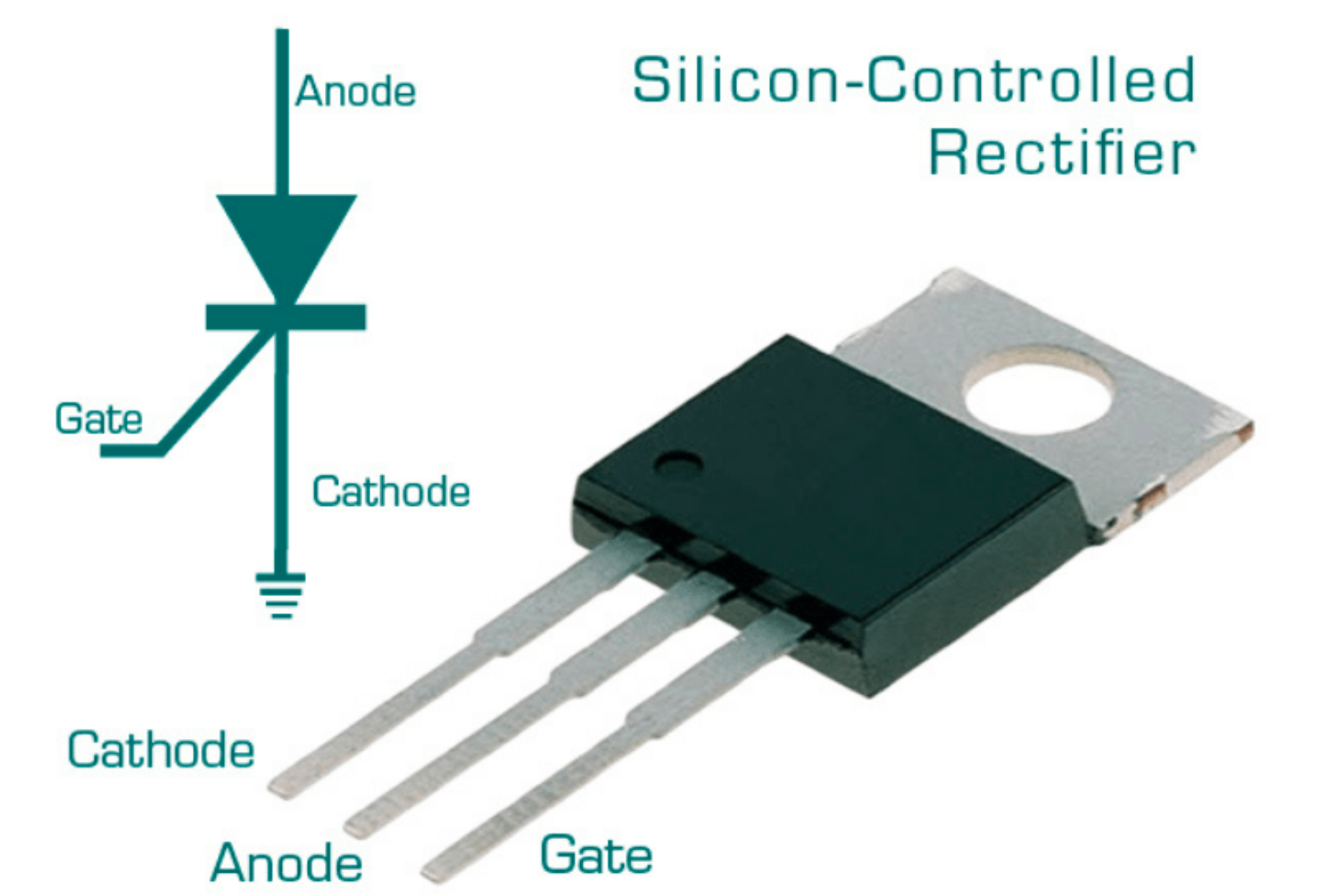

Komponen pada SCR

Rangkaian tersebut terdiri dari beberapa komponen utama yang perlu dipahami dengan baik. Mengetahui peran masing-masing komponen akan membantu Anda dalam merancang dan memahami prinsip kerja rangkaian secara menyeluruh. Beberapa komponen utama pada SCR meliputi:

1. Anode (A): Merupakan terminal input positif yang menerima arus listrik dari sumber daya.
2. Katode (K): Terminal output negatif yang menyampaikan arus listrik ke beban atau perangkat yang dikendalikan.
3. Gate (G): Terminal pengendali yang, ketika diberi sinyal, memicu SCR untuk beralih dari keadaan off ke on.
4. Ambang Pemicu (VGT): Tegangan minimum yang diperlukan pada gate untuk memicu SCR ke keadaan on.
5. Ambang Pemutusan (IH): Arus minimum yang diperlukan untuk menjaga SCR dalam keadaan on setelah diaktifkan.

Cara Membuat Rangkaian SCR Sederhana

Sekarang, mari kita fokus pada bagaimana membuat rangkaian tersebut. Rangkaian ini dapat digunakan sebagai dasar untuk berbagai aplikasi, mulai dari kontrol daya hingga pengendalian beban. Berikut adalah panduan langkah demi langkah untuk membuat rangkaian tersebut:

Langkah 1: Pilih Komponen yang Diperlukan Sebelum memulai, pastikan Anda memiliki semua komponen yang diperlukan. Anda akan membutuhkan SCR, resistor, sumber daya, dan beban. Pastikan juga memiliki alat-alat seperti soldering iron, kabel, dan breadboard.

Langkah 2: Rangkaian Dasar Hubungkan anode SCR ke sumber daya positif dan katode ke sumber daya negatif. Pastikan untuk menambahkan resistor pada jalur antara gate dan sumber daya negatif. Ini membantu mengontrol arus yang mengalir ke gate.

Langkah 3: Sambungkan Beban Sambungkan beban (misalnya, lampu atau motor) antara anode dan katode SCR. Ini adalah perangkat yang akan dikendalikan oleh SCR.

Langkah 4: Soldering dan Pengkabelan Pastikan untuk menyolder semua koneksi dengan baik dan rapi. Gunakan kabel yang sesuai untuk menghubungkan komponen di breadboard. Pastikan tidak ada kabel yang kendor atau terputus.

Langkah 5: Uji Rangkaian Setelah merakit rangkaian, uji dengan memberikan tegangan pada sumber daya. Perhatikan apakah SCR dapat mengontrol aliran listrik ke beban dengan baik. Sesuaikan nilai resistor pada jalur gate jika diperlukan untuk mencapai kontrol yang diinginkan.

Tips Tambahan untuk Rangkaian SCR Sederhana

Dalam merancang dan menggunakan rangkaian tersebut, ada beberapa tips yang dapat membantu memastikan kinerja yang optimal:

1. Pilih SCR yang Sesuai: Pastikan untuk memilih jenis SCR yang sesuai dengan kebutuhan aplikasi Anda. Apakah Anda membutuhkan SCR unidirectional atau bidirectional akan mempengaruhi kinerja keseluruhan rangkaian.
2. Perhatikan Nilai Resistor: Nilai resistor pada jalur gate memainkan peran penting dalam mengontrol pemicuan SCR. Sesuaikan nilai resistor untuk mendapatkan respons yang diinginkan.
3. Jaga Suhu SCR: SCR dapat dipengaruhi oleh suhu. Pastikan untuk memberikan pendinginan yang cukup jika rangkaian Anda beroperasi dalam lingkungan dengan suhu tinggi.
4. Amati Batas-Batas Tegangan dan Arus: Pastikan untuk memahami batas-batas tegangan dan arus pada SCR yang Anda gunakan. Melampaui batas tersebut dapat merusak komponen.
5. Lakukan Uji Coba dengan Hati-hati: Sebelum mengintegrasikan rangkaian SCR ke dalam aplikasi utama, lakukan uji coba dengan hati-hati. Perhatikan parameter seperti waktu respons dan efisiensi.

Dengan mengikuti tips dan panduan di atas, Anda dapat membuat dan menggunakan rangkaian tersebut dengan lebih percaya diri. Selalu perhatikan prinsip-prinsip dasar SCR dan pastikan untuk mengadaptasinya sesuai dengan kebutuhan spesifik proyek Anda.

Kesimpulan

Dalam rangkaian SCR sederhana, kesimpulannya adalah bahwa pemahaman mendalam terhadap jenis-jenis SCR, cara kerja, dan komponen-komponen kritis sangat penting. Pemilihan SCR yang sesuai, penyesuaian nilai resistor, dan pemantauan batas-batas tegangan dan arus menjadi kunci untuk merancang rangkaian yang efisien. Melalui panduan ini, diharapkan pembaca dapat mengembangkan proyek-proyek elektronika dengan kepercayaan diri dan mengoptimalkan kinerja rangkaian SCR. Pemahaman yang kuat terhadap prinsip-prinsip dasar akan membantu mencegah potensi masalah dan memastikan keberhasilan implementasi rangkaian.
