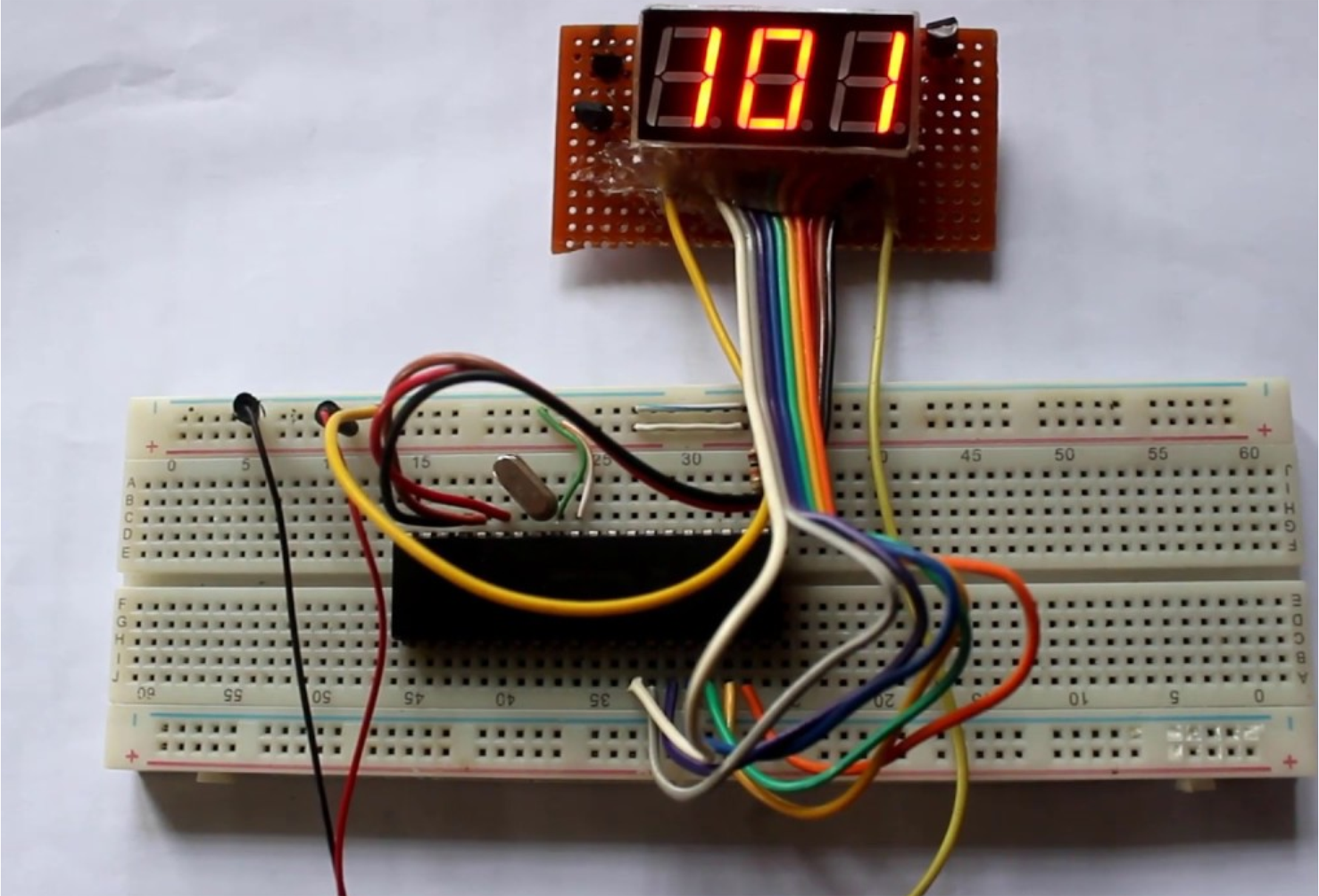

Rangkaian Seven Segment adalah salah satu komponen utama dalam dunia elektronika yang memiliki peran krusial dalam menampilkan informasi digital. Dengan kemampuannya untuk menampilkan angka, huruf, dan karakter khusus, rangkaian ini telah menjadi elemen inti dalam banyak aplikasi, mulai dari perangkat tampilan sederhana hingga sistem kontrol yang kompleks. Dengan menggunakan kombinasi segmen-segmen yang dapat dinyalakan atau dimatikan, seven segment mampu membentuk berbagai macam tampilan yang memenuhi kebutuhan pengguna. Dalam artikel ini, Sonde.id akan membahas secara mendalam tentang rangkaian tersebut , termasuk definisi, jenis-jenisnya, fungsi-fungsinya, cara kerja, serta batasan nilai desimal maksimal yang dapat ditampilkan. Dengan memahami secara menyeluruh tentang komponen ini, pembaca akan dapat mengaplikasikan seven segment dengan lebih efektif dalam proyek-proyek elektronik mereka. Oleh karena itu, penting untuk memahami konsep dasar, karakteristik, dan aplikasi dari rangkaian tersebut agar kita dapat memanfaatkannya secara maksimal dalam berbagai konteks elektronik. Tanpa berlama-lama, mari kita telusuri lebih dalam tentang rangkaian tersebut dan segala hal yang terkait dengannya.
Apa itu Seven Segment?
Sebelum membahas lebih jauh, mari kita definisikan terlebih dahulu apa yang dimaksud dengan “Seven Segment”. Seven Segment adalah tipe tampilan yang terdiri dari tujuh segmen yang dapat dinyalakan atau dimatikan secara independen. Segmen-segmen ini disusun dalam bentuk angka tujuh atau beberapa karakter lainnya, seperti huruf atau simbol khusus. Ketika segmen-segmen ini dinyalakan dengan pola tertentu, mereka membentuk angka atau karakter yang diinginkan.
Jenis-jenis Seven Segment
Ada beberapa jenis seven segment yang umum digunakan, tergantung pada karakteristik dan aplikasi tertentu. Berikut adalah beberapa di antaranya:
1. Common Anode
Pada jenis ini, semua segmen anode (kaki positif) terhubung ke sumber tegangan positif, sementara katode (kaki negatif) dari masing-masing segmen diatur untuk menghasilkan tampilan yang diinginkan.
2. Common Cathode
Berbeda dengan common anode, pada jenis ini semua segmen katode (kaki negatif) terhubung ke ground, sementara anode (kaki positif) dari masing-masing segmen dikontrol untuk menghasilkan tampilan yang diinginkan.
3. Multiplexed
Jenis ini memungkinkan beberapa tampilan seven segment untuk dikendalikan secara bersamaan menggunakan lebih sedikit pin mikrokontroler. Ini dicapai dengan cara bergantian mengaktifkan masing-masing tampilan dalam urutan cepat.
4. RGB (Red, Green, Blue)
Tipe ini memungkinkan seven segment untuk menampilkan warna selain warna tunggal. Dengan menggunakan segmen-segmen yang dapat menghasilkan warna merah, hijau, dan biru, tampilan dapat menampilkan spektrum warna yang lebih luas.
5. Miniatur
Miniaturisasi adalah tren dalam elektronik modern, dan seven segment tidak terkecuali. Jenis-jenis ini dirancang untuk memenuhi kebutuhan aplikasi dengan ukuran fisik yang lebih kecil, tanpa mengorbankan fungsi atau kualitas tampilan.
Fungsi Seven Segment
Rangkaian Seven Segment digunakan untuk menampilkan angka, huruf, atau karakter khusus dalam berbagai aplikasi. Berikut beberapa fungsi utamanya:
1. Tampilan Angka
Fungsi utama seven segment adalah menampilkan angka dari 0 hingga 9. Ini berguna dalam aplikasi seperti jam digital, pengukur suhu, alat ukur, dan perangkat tampilan lainnya.
2. Indikator Status
Seven segment juga dapat digunakan sebagai indikator status dalam sistem kontrol atau monitoring. Misalnya, dalam sebuah sistem keamanan, tampilan seven segment dapat digunakan untuk menunjukkan status pintu terkunci atau terbuka.
3. Pemrosesan Data
Dalam beberapa kasus, seven segment digunakan sebagai bagian dari sistem pemrosesan data, seperti menampilkan kode produk atau informasi identifikasi lainnya.
4. Tampilan Karakter Khusus
Selain angka, seven segment juga dapat digunakan untuk menampilkan beberapa karakter khusus atau simbol, seperti tanda plus, minus, atau simbol matematika lainnya.
Cara Kerja Seven Segment
Prinsip kerja seven segment relatif sederhana. Masing-masing segmen memiliki koneksi ke sumber daya dan dikendalikan oleh mikrokontroler atau rangkaian logika. Ketika segmen-segmen tersebut dinyalakan dengan pola tertentu, mereka membentuk angka atau karakter yang diinginkan pada layar. Berikut adalah langkah-langkah umum cara kerja seven segment:
1. Pengaturan Pola
Mikrokontroler atau rangkaian logika mengatur pola penyaluran daya ke masing-masing segmen, sesuai dengan angka atau karakter yang ingin ditampilkan.
2. Pengiriman Sinyal
Setelah pola penyaluran daya ditentukan, sinyal dikirim ke kaki-kaki seven segment untuk mengaktifkan segmen-segmen yang sesuai.
3. Tampilan
Setelah segmen-segmen dinyalakan sesuai pola yang diatur, tampilan seven segment menampilkan angka atau karakter yang diinginkan.
4. Penyegaran
Pada tampilan seven segment yang multiplexed, proses ini berulang secara terus-menerus untuk memperbarui tampilan dan memastikan konsistensi visual.
Nilai Desimal Maksimal yang Dapat Ditampilkan oleh Seven Segment
Nilai desimal maksimal yang dapat ditampilkan oleh seven segment tergantung pada jumlah segmen yang tersedia. Dengan tujuh segmen, seven segment dapat menampilkan angka dari 0 hingga 9. Namun, dengan beberapa teknik pengaturan, beberapa karakter tambahan atau simbol khusus juga dapat direpresentasikan. Misalnya, menggunakan kombinasi segmen-segmen tertentu, seven segment juga dapat menampilkan beberapa huruf, seperti A, B, C, dll.
Tips Mengoptimalkan Penggunaan Rangkaian Seven Segment
Rangkaian Seven Segment adalah komponen elektronika yang luas penggunaannya dalam berbagai proyek. Agar dapat memaksimalkan kinerjanya, berikut adalah lima tips yang dapat membantu Anda dalam mengoptimalkan penggunaan rangkaian tersebut:
- Pemilihan Jenis yang Tepat
Pertama-tama, pastikan untuk memilih jenis Seven Segment yang sesuai dengan kebutuhan proyek Anda. Common Anode atau Common Cathode? Keputusan ini akan memengaruhi cara Anda mengontrol sinyal dan daya pada rangkaian. Pemilihan yang tepat akan membuat integrasi menjadi lebih lancar dan efisien.
- Pengaturan Sinyal yang Akurat
Mengatur sinyal pada Seven Segment merupakan langkah krusial. Gunakan mikrokontroler atau rangkaian driver dengan benar sesuai dengan jenis Seven Segment yang Anda pilih. Pastikan bahwa sinyal diterapkan dengan akurat untuk mengaktifkan segmen-segmen yang diinginkan dan menghasilkan tampilan yang jelas.
- Kode Pemrograman yang Efisien
Ketika Anda memprogram Seven Segment, prioritaskan efisiensi kode. Pastikan untuk membuat kode yang mudah dipahami dan dapat di-maintain. Hal ini tidak hanya memudahkan pengembangan, tetapi juga mengurangi potensi kesalahan dalam implementasi. Pemrograman yang efisien juga dapat membantu menghemat sumber daya mikrokontroler.
- Pantau Konsumsi Daya
Walaupun Seven Segment memiliki konsumsi daya yang relatif rendah, tetap penting untuk memantau penggunaannya. Ini sangat relevan dalam aplikasi yang bergantung pada daya baterai atau sumber daya terbatas lainnya. Pastikan bahwa penggunaan Seven Segment tidak menguras daya secara berlebihan dan sesuai dengan batasan daya yang ada.
- Lakukan Pengujian Secara Rutin
Sebelum mengintegrasikan Seven Segment ke dalam proyek akhir, lakukan pengujian secara rutin. Pastikan semua segmen berfungsi dengan baik dan menampilkan angka atau karakter sesuai yang diinginkan. Pengujian yang baik akan membantu Anda mengidentifikasi potensi masalah sejak dini, sehingga meminimalkan risiko kesalahan pada tahap implementasi akhir.
Kesimpulan
Rangkaian Seven Segment adalah komponen penting dalam dunia elektronika, memberikan tampilan angka dan karakter yang jelas dan mudah dibaca. Dengan pemahaman yang baik tentang jenis-jenis, fungsi, cara kerja, dan tips penggunaannya, kita dapat mengoptimalkan kinerja Seven Segment dalam berbagai aplikasi. Penting untuk terus mengikuti perkembangan teknologi dan inovasi dalam penggunaan Seven Segment untuk memastikan integrasi yang efektif dan efisien dalam proyek-proyek elektronika kita. Semakin mendalam pemahaman kita, semakin kreatif kita dapat menjadi dalam penerapan Seven Segment dalam berbagai proyek elektronika masa depan.
