Dalam era modern ini, di mana teknologi dan inovasi terus berkembang, transformator arus atau yang lebih dikenal sebagai Trafo CT (Current Transformer) telah menjadi komponen kritis dalam berbagai aplikasi listrik dan elektronika. Trafo CT memainkan peran utama dalam pengukuran arus listrik, memungkinkan pengguna untuk memantau dan mengendalikan aliran listrik dengan presisi tinggi tanpa mengorbankan keamanan. Pada artikel ini, Sonde.id akan membahas secara mendalam mengenai rangkaian trafo CT, mulai dari konsep dasar hingga penerapan praktisnya. Sebagai landasan, kita akan membahas apa sebenarnya trafo CT, mengurai fungsi-fungsinya yang esensial dalam sistem tenaga, dan menjelaskan cara kerjanya dengan memanfaatkan prinsip-prinsip elektromagnetik. Selain itu, artikel ini juga akan memberikan wawasan mendalam tentang cara merakit trafo CT untuk aplikasi khusus, seperti dalam rangkaian ampli. Selama perjalanan membaca ini, Anda akan memahami kelebihan dan kekurangan trafo CT, serta tips-tips praktis untuk memastikan pemanfaatannya yang optimal. Dengan begitu, Anda akan memiliki pemahaman yang kuat tentang peran vital trafo CT dalam mengukur arus listrik dan bagaimana mengintegrasikannya dengan efektif dalam proyek elektronik Anda.
Apa itu Trafo CT
Trafo CT adalah singkatan dari Current Transformer, sebuah perangkat elektronik yang digunakan untuk mengukur arus listrik tinggi dengan memperoleh output yang sesuai dengan kebutuhan perangkat pengukur atau perangkat lain yang terhubung. Trafo CT biasanya terdiri dari beberapa lilitan kawat tembaga yang melilit pada inti besi atau bahan ferromagnetik lainnya. Arus yang mengalir melalui lilitan primer akan menghasilkan fluks magnetik yang kemudian menginduksi arus pada lilitan sekunder sesuai dengan rasio lilitan.
Fungsi Trafo CT
Fungsi utama dari trafo CT adalah untuk melindungi perangkat pengukur atau perangkat elektronik lainnya dari arus listrik tinggi yang berpotensi merusak. Dengan mengubah arus tinggi menjadi arus rendah, trafo CT memungkinkan perangkat-perangkat tersebut untuk bekerja secara efisien dan aman. Selain itu, trafo CT juga digunakan untuk mengukur arus listrik yang mengalir dalam sistem tenaga listrik, sehingga memberikan informasi penting untuk pengawasan dan pengendalian sistem.
Cara Kerja Trafo CT
Prinsip kerja trafo CT didasarkan pada induksi elektromagnetik, di mana arus yang mengalir melalui lilitan primer akan menciptakan fluks magnetik yang menginduksi arus pada lilitan sekunder sesuai dengan rasio lilitan. Inti besi atau bahan ferromagnetik lainnya berperan penting dalam meningkatkan efisiensi pengalihan fluks magnetik dan menghasilkan output yang akurat sesuai dengan arus primer.

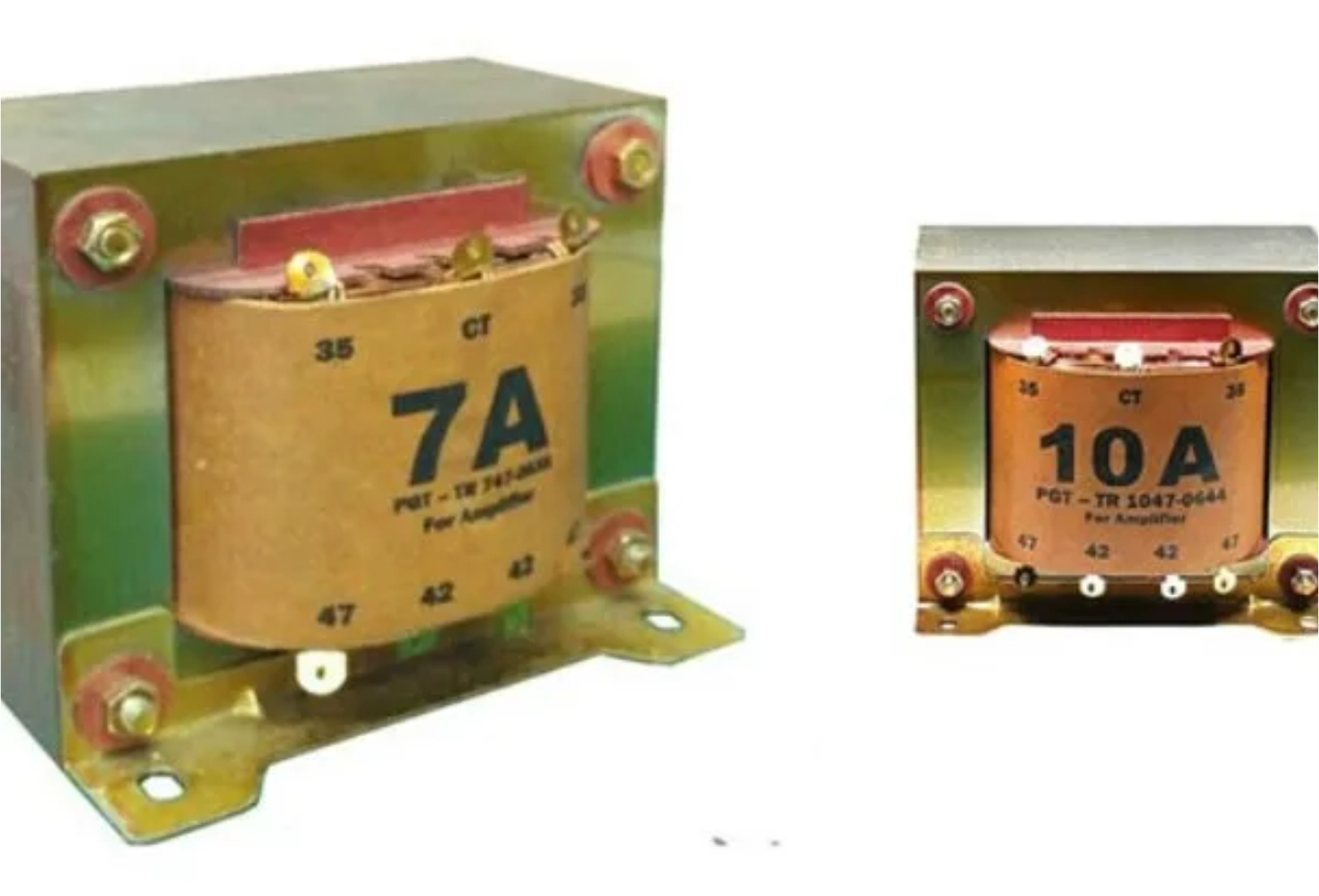

Cara Merakit Trafo CT untuk Ampli
Merakit trafo CT untuk aplikasi pada ampli memerlukan pemahaman yang baik mengenai komponen-komponen yang dibutuhkan dan langkah-langkah yang harus diikuti. Berikut adalah langkah-langkah umum dalam merakit trafo CT untuk ampli:
- Pemilihan Inti Trafo: Pilihlah inti trafo yang sesuai dengan kebutuhan ampli Anda, baik dari segi ukuran maupun materialnya. Inti trafo biasanya terbuat dari besi silikon atau nikel, tergantung pada frekuensi operasi ampli.
- Pemilihan Kawat Tembaga: Pilihlah kawat tembaga yang memiliki diameter dan panjang yang sesuai dengan spesifikasi trafo CT yang Anda inginkan. Pastikan kawat tersebut memiliki daya hantar listrik yang baik untuk mengurangi resistansi dan kerugian daya.
- Pembuatan Lilitan Primer dan Sekunder: Lakukan proses melilit kawat tembaga pada inti trafo untuk membentuk lilitan primer dan sekunder sesuai dengan rasio lilitan yang diinginkan. Pastikan lilitan tersebut rapat dan terisolasi dengan baik untuk menghindari korsleting atau gangguan lainnya.
- Pemasangan Terminal: Pasang terminal pada ujung kawat lilitan primer dan sekunder untuk memudahkan penghubungan dengan perangkat elektronik yang terhubung.
- Pengujian dan Penyesuaian: Setelah trafo CT selesai dirakit, lakukan pengujian untuk memastikan bahwa output sesuai dengan yang diinginkan dan tidak ada gangguan atau kerusakan pada komponen-komponen. Lakukan penyesuaian jika diperlukan untuk mendapatkan performa yang optimal.
Kelebihan & Kekurangan Trafo CT
Seperti halnya komponen elektronik lainnya, trafo CT memiliki kelebihan dan kekurangan yang perlu dipertimbangkan sebelum menggunakannya dalam aplikasi tertentu.
Kelebihan:
- Perlindungan Terhadap Arus Tinggi: Trafo CT mampu mengubah arus listrik tinggi menjadi arus yang lebih rendah, sehingga melindungi perangkat elektronik dari kerusakan akibat arus yang berlebihan.
- Akurasi Pengukuran: Trafo CT dapat memberikan output yang akurat sesuai dengan arus primer yang diukur, sehingga memberikan informasi yang dapat dipercaya untuk pengawasan dan pengendalian sistem.
- Efisiensi Energi: Dengan mengurangi arus listrik yang mengalir melalui perangkat elektronik, trafo CT membantu meningkatkan efisiensi energi dan mengurangi kerugian daya pada sistem.
Kekurangan:
- Biaya: Trafo CT biasanya memiliki biaya yang relatif tinggi, terutama untuk trafo dengan spesifikasi khusus atau tingkat akurasi yang tinggi.
- Ukuran dan Berat: Trafo CT dapat memiliki ukuran dan berat yang besar terutama untuk aplikasi dengan arus listrik tinggi, sehingga memerlukan ruang yang cukup dan struktur yang kuat untuk pemasangan.
- Keterbatasan Frekuensi: Beberapa jenis trafo CT memiliki keterbatasan dalam rentang frekuensi operasi tertentu, sehingga perlu dipilih dengan cermat sesuai dengan aplikasi yang diinginkan.
Dengan memahami kelebihan dan kekurangan trafo CT, Anda dapat membuat keputusan yang tepat dalam mengintegrasikannya dalam sistem listrik atau aplikasi elektronik Anda.
Tips Menggunakan Rangkaian Trafo CT dengan Efektif
Merancang dan mengintegrasikan rangkaian tersebut dalam proyek elektronika Anda memerlukan perhatian khusus agar dapat memanfaatkan potensinya sepenuhnya. Berikut adalah tips yang dapat membantu Anda mengoptimalkan penggunaan rangkaian trafo CT:
- Pemilihan Trafo CT yang Tepat: Sebelum membeli atau merakit trafo CT, pertimbangkan kebutuhan pengukuran arus Anda dengan cermat. Pilih trafo CT dengan rasio lilitan yang sesuai dan daya yang cukup untuk aplikasi spesifik Anda. Menggunakan trafo CT dengan spesifikasi yang tepat akan memberikan hasil pengukuran yang akurat dan andal.
- Perhatikan Isolasi dan Keamanan: Pastikan trafo CT yang Anda pilih atau rakit memiliki isolasi yang memadai dan memenuhi standar keamanan. Isolasi yang baik akan melindungi peralatan pengukuran dan pengguna dari potensi risiko listrik. Selalu gunakan bahan pelindung yang tahan panas dan non-konduktif untuk pembungkus inti trafo.
- Kalibrasi Secara Berkala: Meskipun trafo CT umumnya memiliki tingkat presisi yang tinggi, kalibrasi secara berkala tetap diperlukan untuk memastikan konsistensi hasil pengukuran. Gunakan peralatan kalibrasi yang sesuai dan ikuti petunjuk produsen untuk memastikan kinerja trafo CT tetap optimal seiring waktu.
- Penggunaan Pelindung Kelebihan Arus: Implementasikan pelindung kelebihan arus yang sesuai dengan trafo CT Anda, terutama jika digunakan dalam aplikasi yang membutuhkan perlindungan ekstra. Pelindung kelebihan arus akan membantu mencegah kerusakan peralatan dan memastikan keamanan sistem secara keseluruhan.
- Perhatikan Lingkungan Operasional: Pastikan lingkungan operasional trafo CT sesuai dengan spesifikasinya. Hindari penggunaan trafo CT di lingkungan yang dapat menyebabkan overheating atau paparan kelembaban berlebih. Menjaga kondisi lingkungan yang baik akan meningkatkan umur dan kinerja trafo CT.
Kesimpulan
Rangkaian Trafo CT merupakan komponen penting dalam sistem listrik yang memiliki berbagai fungsi, mulai dari melindungi perangkat elektronik hingga menyediakan informasi akurat mengenai arus listrik yang mengalir dalam sistem. Dengan pemahaman yang baik mengenai prinsip kerja dan cara merakitnya, Anda dapat mengoptimalkan penggunaan trafo CT dalam aplikasi elektronik Anda. Selain itu, dengan mempertimbangkan kelebihan dan kekurangannya, Anda dapat membuat keputusan yang tepat dalam memilih trafo CT yang sesuai dengan kebutuhan dan budget Anda.
