Dalam dunia yang terus berkembang pesat, penggunaan rangkaian elektronika menjadi semakin meluas dan mendalam. Rangkaian-rangkaian ini menjadi tulang punggung teknologi modern, memampukan segala hal mulai dari perangkat pintar hingga sistem kendali otomatis. Dalam perancangan rangkaian tersebut, resistor tersebut memegang peran penting sebagai elemen kontrol tegangan yang krusial. Pada artikel ini, Sonde.id akan membahas secara rinci konsep, fungsi, perbedaan, dan keunggulan dari kedua jenis resistor ini, yang seringkali diabaikan namun memiliki dampak yang signifikan pada kinerja rangkaian. Dengan memahami prinsip-prinsip dasar resistor pull up dan pull down, pembaca dapat mengoptimalkan desain dan kinerja rangkaian elektronika mereka. Penting untuk mencatat bahwa pemilihan dan penerapan resistor ini tidak hanya bergantung pada kebutuhan teknis, tetapi juga pada pemahaman mendalam terkait logika operasional suatu rangkaian. Dalam pengantar ini, kita akan menjelajahi makna serta peran fundamental dari resistor tersebut, membuka pintu bagi pemahaman yang lebih mendalam dalam dunia yang kompleks namun menarik ini.
Apa itu Resistor Pull Up dan Pull Down?
Resistor pull up dan pull down adalah tipe resistor khusus yang digunakan dalam rangkaian elektronika untuk menstabilkan nilai tegangan dan arus. Kedua resistor ini memiliki peran mendasar dalam mengontrol logika sinyal pada suatu rangkaian. Mari kita pahami lebih dalam tentang keduanya.
Fungsi Resistor Pull Up dan Pull Down
Resistor tersebut berperan dalam menentukan nilai tegangan pada suatu titik dalam rangkaian elektronika. Fungsi utamanya adalah untuk memastikan bahwa sinyal input atau output dapat dikenali dengan jelas sebagai logika tinggi (high) atau logika rendah (low).
Resistor Pull Up

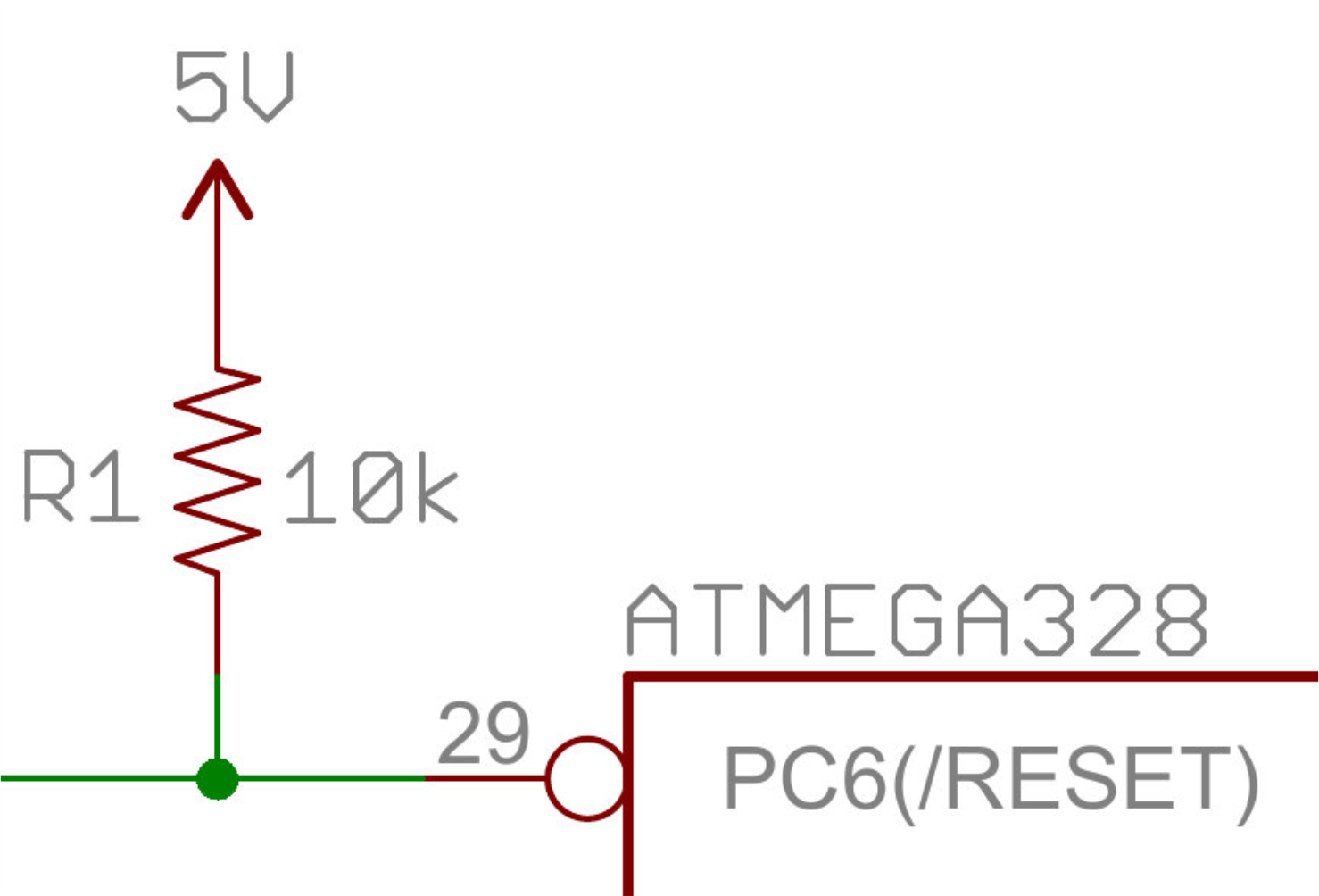

Resistor pull up terhubung antara suatu titik dalam rangkaian dan tegangan positif. Ini membantu menarik nilai tegangan pada titik tersebut ke arah tinggi ketika tidak ada sinyal eksternal yang diterapkan. Dengan kata lain, resistor pull up memastikan bahwa dalam keadaan standar, tegangan di titik tersebut adalah tinggi.
Resistor Pull Down
Resistor pull down, sebaliknya, terhubung antara suatu titik dalam rangkaian dan ground (tanah). Fungsinya adalah menarik nilai tegangan pada titik tersebut ke arah rendah ketika tidak ada sinyal eksternal. Dengan demikian, resistor pull down memastikan bahwa dalam kondisi biasa, tegangan di titik tersebut adalah rendah.
Perbedaan Pull Up dan Pull Down
Meskipun keduanya memiliki fungsi dasar yang serupa, resistor tersebut memiliki perbedaan yang signifikan dalam hal penerapannya. Pemahaman akan perbedaan ini sangat penting untuk memilih resistor yang sesuai dengan kebutuhan rangkaian Anda.
1. Arah Arus Tegangan
Perbedaan mendasar antara resistor tersebut terletak pada arah aliran arus tegangan. Resistor pull up mengalirkan arus ke tegangan positif, sementara resistor pull down mengalirkan arus ke ground.
2. Keadaan Standar
Resistor pull up membuat titik dalam rangkaian cenderung menuju tegangan tinggi dalam keadaan standar, sedangkan resistor pull down membuat titik tersebut cenderung menuju tegangan rendah. Pemilihan antara keduanya tergantung pada logika operasional yang diinginkan pada titik tersebut.
3. Aplikasi Umum
Resistor pull up umumnya digunakan ketika titik dalam rangkaian harus mendekati tegangan positif dalam keadaan standar, seperti dalam pembacaan tombol atau sakelar yang sering kali terbuka. Sebaliknya, resistor pull down banyak digunakan pada titik yang harus mendekati ground, seperti dalam kasus pembacaan tombol yang sering kali tertutup.
Keunggulan Resistor Pull Up dan Pull Down
1. Stabilitas Sinyal
Salah satu keunggulan utama dari penggunaan resistor tersebut adalah meningkatkan stabilitas sinyal. Dengan menarik nilai tegangan pada titik tertentu ke arah yang diinginkan, resistor ini membantu mencegah fluktuasi yang tidak diinginkan dalam kondisi operasional.
2. Perlindungan Terhadap Gangguan Eksternal
Kedua jenis resistor ini juga memberikan perlindungan terhadap gangguan eksternal. Dengan menetapkan nilai tegangan dalam keadaan standar, mereka mengurangi kemungkinan interferensi yang dapat mempengaruhi kinerja rangkaian.
3. Fleksibilitas Desain
Penggunaan resistor tersebut memberikan fleksibilitas desain yang tinggi dalam mengatur logika operasional suatu rangkaian. Desainer dapat memilih resistor yang sesuai dengan kebutuhan spesifik rangkaian, memastikan kinerja yang optimal.
Tips Penerapan Resistor Pull Up dan Pull Down
1. Pemahaman Logika Operasional
Sebelum menerapkan resistor tersebut, penting untuk memahami logika operasional rangkaian secara menyeluruh. Identifikasi titik-titik kritis yang memerlukan kontrol tegangan dan tentukan apakah mereka harus mendekati tegangan positif atau ground.
2. Pilih Nilai Resistor yang Tepat
Pemilihan nilai resistor yang tepat sangat penting. Nilai resistor yang terlalu tinggi atau terlalu rendah dapat mengakibatkan ketidakstabilan sinyal atau bahkan kegagalan fungsi rangkaian. Pelajari kebutuhan tegangan dan arus pada titik tertentu untuk memilih resistor yang sesuai.
3. Pertimbangkan Konsumsi Daya
Pada beberapa aplikasi, konsumsi daya dapat menjadi faktor kritis. Pertimbangkan dengan cermat apakah penggunaan resistor pull up atau pull down dapat mengoptimalkan konsumsi daya rangkaian secara keseluruhan.
4. Uji dan Monitor Kinerja
Setelah penerapan rengkaian tersebut, lakukan uji kinerja secara menyeluruh. Monitor respons sinyal pada titik-titik yang menggunakan resistor tersebut dan pastikan bahwa logika operasional sesuai dengan yang diinginkan.
5. Konsultasikan dengan Ahli Elektronika
Jika Anda masih merasa ragu atau mengalami kesulitan dalam memilih atau menerapkan rengkaian tersebut, konsultasikan dengan ahli elektronika. Mereka dapat memberikan panduan yang lebih spesifik sesuai dengan kebutuhan proyek Anda.
Kesimpulan
Resistor pull up dan pull down adalah elemen penting dalam desain rangkaian elektronika modern. Dengan memahami perbedaan, fungsi, dan keunggulan keduanya, Anda dapat meningkatkan kehandalan dan performa rangkaian Anda. Penerapan tips praktis dalam pemilihan dan penggunaan resistor ini juga akan membantu Anda mencapai hasil yang optimal dalam setiap proyek elektronika yang Anda kerjakan. Dengan demikian, pemahaman mendalam tentang rengkaian tersebut tidak hanya diperlukan, tetapi juga menjadi kunci sukses dalam merancang dan mengimplementasikan rangkaian elektronika yang efisien.
