Dalam dunia otomotif, khususnya pada sepeda motor, sistem pengapian memegang peranan penting dalam menjaga kinerja mesin. Salah satu komponen yang menjadi inti dari sistem pengapian adalah CDI atau Capacitor Discharge Ignition. CDI tidak hanya mengatur waktu pengapian mesin, tetapi juga memastikan bahwa percikan api yang dihasilkan oleh busi sesuai dengan putaran mesin yang tepat. Dalam konteks sepeda motor Supra, CDI Supra menjadi pilihan utama karena efisiensinya yang terbukti dalam meningkatkan performa mesin. Namun, untuk memahami secara menyeluruh tentang CDI Supra, kita perlu mengenal lebih dalam mengenai warna-warna kabel yang terhubung ke CDI ini. Setiap warna kabel memiliki peran yang spesifik dalam menjaga agar sistem pengapian berjalan dengan optimal. Dalam artikel ini, Sonde.id akan membahas secara detail tentang warna kabel CDI Supra beserta fungsi masing-masing kabel tersebut. Selain itu, kita juga akan membahas cara merakit kabel CDI Supra dengan benar serta melihat jalur kabel CDI Supra pada model yang lebih lama. Semua informasi ini akan memberikan pemahaman yang komprehensif bagi pembaca dalam mengoptimalkan kinerja mesin sepeda motor Supra mereka.
Sekilas tentang Warna Kabel CDI Supra
CDI (Capacitor Discharge Ignition) adalah salah satu komponen penting dalam sistem pengapian motor, termasuk Honda Supra. Warna kabel pada CDI Supra menjadi faktor kunci dalam memahami instalasi dan perbaikan CDI. Artikel ini akan memberikan panduan lengkap mengenai warna kabel pada CDI Supra, mulai dari pengenalan, fungsi, hingga cara merakitnya.
Mengenal CDI Supra
Honda Supra, salah satu motor legendaris dari Honda, menggunakan CDI sebagai sistem pengapian. CDI bekerja dengan menyimpan energi listrik dalam kapasitor dan kemudian melepaskannya secara tiba-tiba untuk membakar campuran bahan bakar dan udara di ruang bakar. Ini adalah teknologi yang efisien dan handal, membuat Supra menjadi pilihan yang populer di pasar.
Fungsi CDI Supra
CDI Supra memiliki fungsi utama untuk mengontrol waktu pengapian mesin. Ketika mesin berputar, CDI akan mengontrol momen pembakaran yang tepat dengan melepaskan energi listrik dari kapasitor ke koil pengapian. Hal ini memastikan bahwa pembakaran terjadi pada titik yang tepat dalam siklus mesin, yang penting untuk kinerja dan efisiensi yang optimal.
Cara Kerja CDI Supra
Cara kerja CDI Supra dimulai dari proses pengisian energi listrik ke dalam kapasitor melalui koil pengapian. Saat mesin berputar, sinyal dari magneto akan memicu pelepasan energi dari kapasitor ke koil pengapian. Koil kemudian mengubah energi listrik menjadi loncatan bunga api yang akan membakar campuran bahan bakar dan udara di ruang bakar.

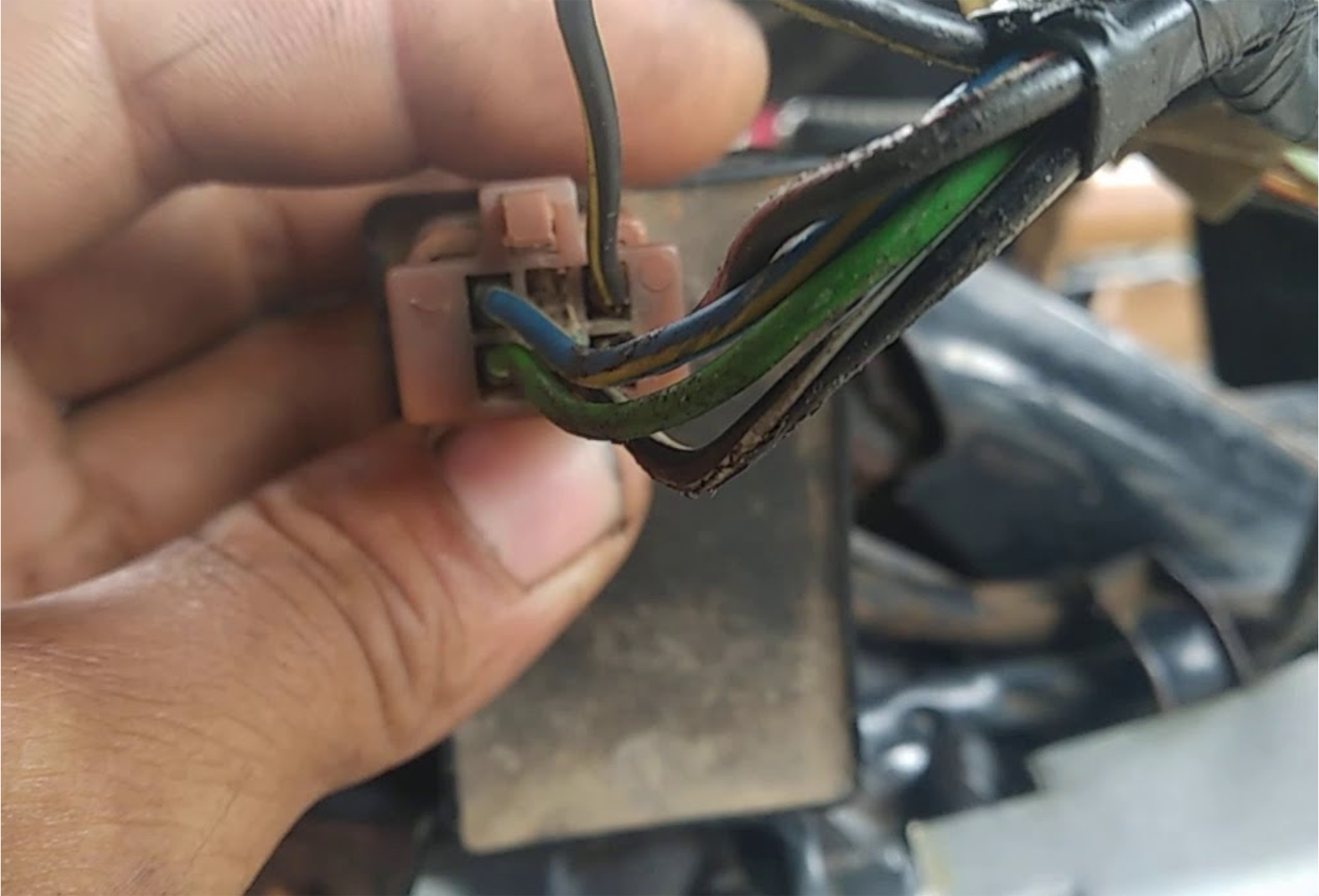

Warna Kabel CDI Supra
Warna kabel pada CDI Supra dapat bervariasi tergantung pada model dan tahun pembuatan. Namun, secara umum, kabel-kabel ini memiliki standar warna yang dapat membantu dalam pengidentifikasian saat pemasangan atau perbaikan.
- Kabel Hitam: Biasanya merupakan kabel negatif atau ground. Kabel ini bertanggung jawab untuk mengalirkan arus balik dan memastikan sistem memiliki ground yang baik.
- Kabel Merah: Merupakan kabel positif yang membawa arus dari sumber listrik, seperti baterai atau stator, ke CDI. Kabel merah ini penting untuk pengisian energi ke kapasitor.
- Kabel Hijau: Kabel hijau biasanya merupakan kabel sinyal yang mengirimkan informasi dari magneto atau pick-up coil ke CDI. Informasi ini diperlukan untuk menentukan waktu pembakaran yang tepat.
- Kabel Biru: Kabel biru seringkali merupakan kabel output yang mengirimkan sinyal pengapian dari CDI ke koil pengapian. Hal ini memungkinkan koil untuk menghasilkan loncatan bunga api yang diperlukan untuk pembakaran.
- Kabel Putih: Kadang-kadang kabel putih digunakan sebagai kabel penghubung tambahan untuk fungsi-fungsi tertentu, seperti pengapian elektronik tambahan atau fitur lainnya.
Cara Merakit Kabel CDI Supra
Merakit kabel CDI Supra membutuhkan pemahaman yang baik tentang fungsi masing-masing kabel dan kemampuan untuk menghubungkannya dengan benar. Berikut adalah langkah-langkah umum untuk merakit kabel CDI Supra:
- Identifikasi Kabel: Pertama-tama, identifikasi kabel-kabel yang akan Anda hubungkan. Pastikan Anda memahami fungsi dan peran masing-masing kabel.
- Persiapkan Kabel: Potong dan kupas ujung kabel dengan hati-hati, pastikan tidak ada isolasi yang tersisa. Hal ini penting untuk mendapatkan hubungan yang baik dan menghindari korsleting.
- Hubungkan Kabel: Mulailah dengan menghubungkan kabel-kabel sesuai dengan petunjuk pabrik atau diagram kabel. Pastikan setiap koneksi aman dan kokoh.
- Uji Koneksi: Setelah merakit kabel, uji setiap koneksi dengan multimeter untuk memastikan tidak ada hubungan yang terputus atau korsleting.
- Isolasi Kabel: Setelah semua koneksi dites dan berfungsi dengan baik, pastikan untuk mengisolasi setiap kabel dengan baik menggunakan pelindung kabel atau isolasi lainnya. Ini akan melindungi koneksi dari kerusakan dan korsleting.
Jalur Kabel CDI Supra Lama
Seringkali, CDI Supra lama dapat mengalami kerusakan atau keausan, mengakibatkan masalah pengapian yang tidak stabil atau tidak berfungsi sama sekali. Dalam beberapa kasus, mengganti atau memperbaiki jalur kabel CDI Supra lama dapat menjadi solusi yang efektif.
- Pemeriksaan Awal: Lakukan pemeriksaan awal terhadap jalur kabel CDI Supra lama untuk mencari tanda-tanda kerusakan, seperti kabel yang terkelupas, terputus, atau terbakar.
- Penggantian Kabel: Jika ditemukan kerusakan, ganti kabel yang rusak dengan kabel yang baru dan berkualitas baik. Pastikan kabel pengganti memiliki spesifikasi yang sesuai dengan CDI Supra Anda.
- Perbaikan Kabel: Jika kerusakan terjadi pada bagian tertentu dari kabel, cobalah untuk memperbaikinya dengan soldering dan isolasi yang tepat. Pastikan perbaikan dilakukan dengan hati-hati dan akurat.
- Pengujian: Setelah melakukan perbaikan atau penggantian, lakukan pengujian menyeluruh terhadap jalur kabel CDI Supra. Pastikan semua koneksi berfungsi dengan baik dan tidak ada kebocoran arus atau korsleting.
- Perawatan Berkala: Untuk mencegah masalah di masa depan, lakukan pemeriksaan dan perawatan berkala terhadap jalur kabel CDI Supra. Pastikan tidak ada kabel yang longgar atau terkelupas.
Tips Penting untuk Mengelola Kabel CDI Supra dengan Efisien
Pengelolaan kabel CDI Supra adalah langkah penting dalam memastikan kinerja optimal sistem pengapian motor Honda Supra Anda. Berikut adalah tips penting untuk membantu Anda mengelola kabel CDI Supra dengan efisien:
- Kenali Warna Kabel dengan Baik Mengetahui warna kabel CDI Supra adalah kunci untuk instalasi dan perbaikan yang sukses. Pastikan Anda memahami peran dan fungsi masing-masing warna kabel, seperti kabel positif (merah), kabel ground (hitam), kabel sinyal (hijau), kabel output (biru), dan kabel tambahan (putih). Dengan memahami ini, Anda dapat mengidentifikasi koneksi dengan tepat dan menghindari kesalahan yang dapat merusak sistem pengapian.
- Periksa Kondisi Kabel secara Berkala Melakukan pemeriksaan berkala terhadap kondisi kabel CDI Supra adalah langkah preventif yang penting. Periksa apakah ada tanda-tanda kerusakan, seperti kabel terkelupas, terputus, atau terbakar. Jika Anda menemukan kerusakan, segera lakukan perbaikan atau penggantian untuk mencegah masalah yang lebih serius di kemudian hari.
- Gunakan Kabel Berkualitas Tinggi Ketika melakukan penggantian atau perbaikan kabel CDI Supra, pastikan Anda menggunakan kabel berkualitas tinggi yang sesuai dengan spesifikasi CDI Supra Anda. Kabel berkualitas rendah dapat menyebabkan masalah koneksi yang dapat mengganggu kinerja sistem pengapian dan bahkan berpotensi menyebabkan kerusakan lebih lanjut.
- Lakukan Pemasangan dengan Teliti Saat merakit atau mengganti kabel CDI Supra, pastikan untuk melakukan pemasangan dengan teliti dan hati-hati. Ikuti petunjuk pabrik dengan cermat dan pastikan setiap kabel terhubung dengan benar. Jangan lupa untuk menguji setiap koneksi setelah pemasangan untuk memastikan semuanya berfungsi dengan baik.
- Lakukan Perawatan Berkala Terakhir, lakukan perawatan berkala terhadap sistem pengapian Anda, termasuk kabel CDI Supra. Pastikan untuk membersihkan kabel dan konektor secara teratur untuk menghindari akumulasi kotoran atau korosi yang dapat mengganggu kinerja sistem. Perawatan yang teratur akan membantu memperpanjang umur sistem pengapian Anda dan mencegah kerusakan yang tidak diinginkan.
Kesimpulan
Warna kabel CDI Supra memainkan peran penting dalam instalasi, perakitan, dan perbaikan CDI. Dengan memahami fungsi dan penggunaannya dengan baik, Anda dapat dengan mudah melakukan perawatan dan perbaikan yang diperlukan pada sistem pengapian motor Honda Supra. Pastikan untuk selalu mengacu pada petunjuk pabrik dan menggunakan kabel yang berkualitas baik untuk menjaga kinerja dan keandalan CDI Supra Anda.
