Motor Shogun 125 telah menjadi bagian tak terpisahkan dari sejarah otomotif Indonesia. Dikenal karena kehandalan dan performa tinggi, motor ini telah menjadi favorit bagi banyak penggemar sepeda motor di tanah air. Salah satu komponen yang sangat penting untuk menjaga kinerja optimal dari Shogun 125 adalah kabel spul. Dalam artikel ini, Sonde.id akan membahas secara rinci tentang warna kabel spul Shogun 125, mengenal spul Shogun 125, fungsi spul tersebut dalam sistem pengapian, cara kerjanya, serta jalur kabel yang terhubung dengan spul tersebut. Kabel spul memiliki peran yang krusial dalam menyediakan energi listrik yang diperlukan untuk menghidupkan mesin dan berbagai komponen elektrik pada motor. Dengan pemahaman yang baik tentang warna kabel, fungsi, dan cara kerja spul Shogun 125, pemilik motor dapat melakukan perawatan yang tepat waktu dan memastikan kinerja motor tetap optimal. Mari kita telusuri lebih dalam tentang berbagai aspek yang berkaitan dengan kabel spul Shogun 125, mulai dari penjelasan dasar hingga detail teknis yang perlu diketahui.
Sekilas tentang Warna Kabel Spul Shogun 125
Spul adalah salah satu komponen vital dalam sistem pengapian motor, termasuk Shogun 125. Bagian ini bertanggung jawab untuk menghasilkan arus listrik yang diperlukan untuk membakar campuran bahan bakar dan udara dalam ruang bakar. Salah satu elemen yang seringkali menjadi perhatian adalah warna kabel pada spul Shogun 125. Pemahaman mengenai warna-warna ini sangat penting, terutama saat perawatan atau penanganan masalah pada sistem pengapian.
Mengenal Spul Shogun 125
Sebelum masuk ke dalam warna kabel spul, mari kita pahami terlebih dahulu apa itu spul pada motor Shogun 125. Spul merupakan singkatan dari “spool” yang dalam konteks motor adalah komponen elektromagnetik yang menghasilkan energi listrik saat digunakan bersama dengan magnit. Spul ini terdiri dari kumparan kawat tembaga yang diisolasi dengan lapisan luar tertentu. Pada Shogun 125, spul ini memiliki peran sangat penting dalam menghasilkan energi listrik yang dibutuhkan untuk pengapian. Saat mesin dinyalakan, spul mulai bekerja dan menghasilkan arus listrik yang kemudian dialirkan ke koil pengapian untuk membakar campuran bahan bakar dan udara di ruang bakar.
Fungsi Spul Shogun 125
Spul Shogun 125 memiliki fungsi utama untuk mengubah energi mekanik yang dihasilkan oleh putaran mesin menjadi energi listrik. Proses ini terjadi melalui perubahan medan magnet yang dihasilkan oleh magnit di mesin. Energi listrik yang dihasilkan kemudian disalurkan melalui kabel-kabel menuju koil pengapian. Tanpa spul yang berfungsi dengan baik, pengapian pada mesin Shogun 125 tidak akan berjalan dengan optimal. Hal ini bisa mengakibatkan kinerja mesin yang buruk, sulit dinyalakan, atau bahkan mogok di tengah jalan.
Cara Kerja Spul Shogun 125
Untuk memahami lebih jauh mengenai warna kabel pada spul Shogun 125, penting untuk mengetahui cara kerja spul ini secara umum. Saat mesin dinyalakan, magnet di dalam mesin menghasilkan medan magnet yang berputar. Perputaran ini akan memicu spul untuk menghasilkan arus listrik. Spul Shogun 125 terdiri dari beberapa kumparan kawat tembaga yang diisolasi dengan warna yang berbeda. Setiap kumparan ini terhubung dengan kabel yang memiliki warna tertentu. Saat spul berputar dan menghasilkan arus, arus ini kemudian dialirkan melalui kabel-kabel dengan warna yang berbeda menuju berbagai komponen dalam sistem pengapian, seperti CDI (Capacitor Discharge Ignition) dan koil pengapian.

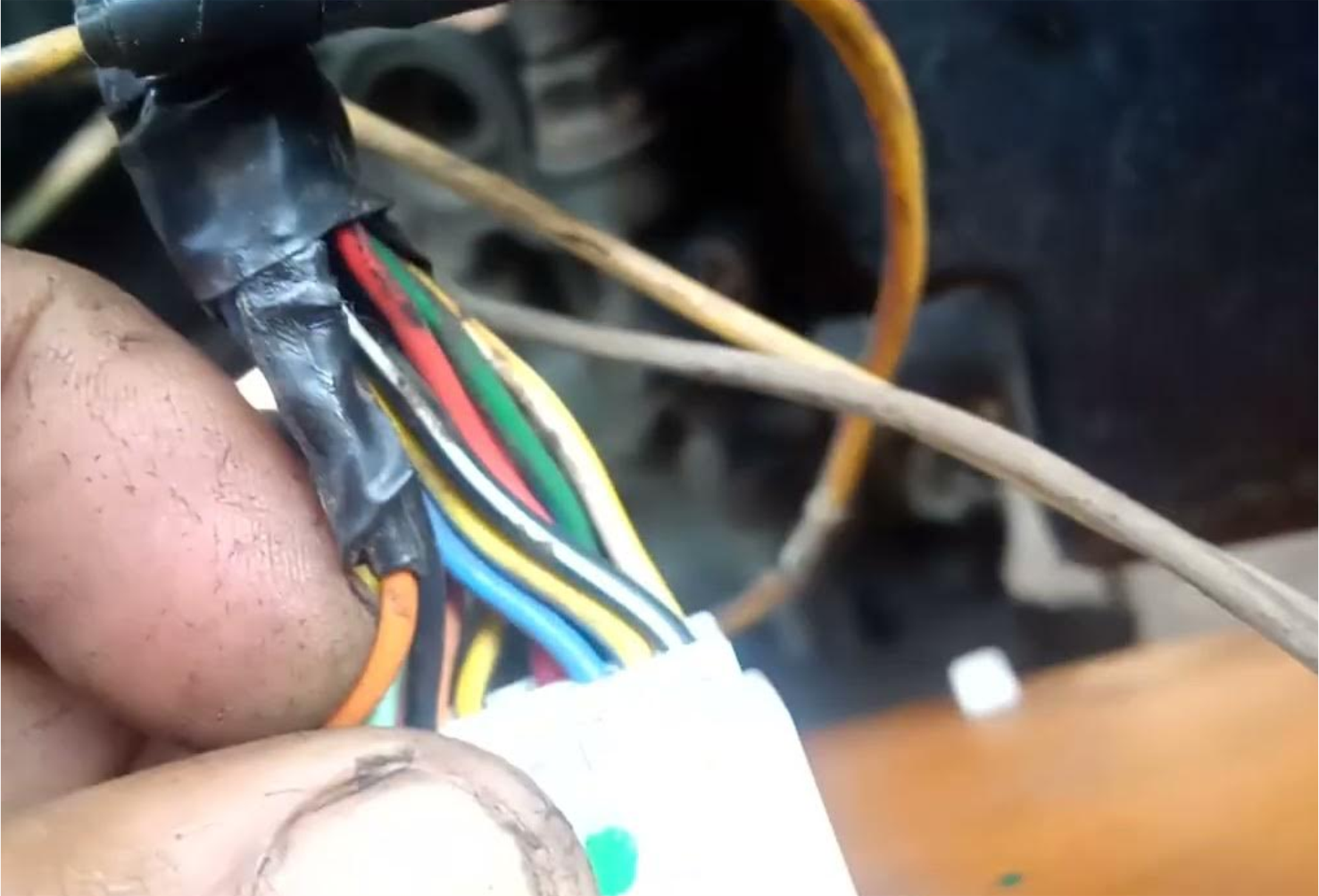

Warna Kabel Spul Shogun 125
Sekarang, mari kita masuk ke inti dari artikel ini, yaitu warna kabel pada spul Shogun 125. Pada motor ini, kabel-kabel spul memiliki warna yang berbeda-beda untuk memudahkan identifikasi dan pemeliharaan. Berikut adalah beberapa warna kabel spul tersebut beserta fungsinya:
- Kabel Warna Hitam Kabel dengan warna hitam umumnya merupakan kabel grounding atau tanah. Kabel ini menghubungkan spul dengan bagian lain dalam sistem pengapian yang memerlukan grounding, seperti rangka motor.
- Kabel Warna Merah Warna merah pada kabel spul Shogun 125 biasanya menandakan kabel positif atau kabel yang membawa arus listrik dari spul menuju koil pengapian. Koil pengapian akan menggunakan arus ini untuk memicu bunga api (spark plug) yang akan membakar campuran bahan bakar dan udara.
- Kabel Warna Hijau Kabel berwarna hijau pada spul Shogun 125 sering kali merupakan kabel untuk sistem pengisian atau charging system. Fungsinya adalah untuk mengalirkan arus listrik dari spul menuju regulator/rectifier untuk mengisi daya baterai dan menjaga agar sistem pengisian tetap stabil.
- Kabel Warna Kuning Kabel dengan warna kuning pada spul Shogun 125 umumnya merupakan kabel sensor RPM. Kabel ini mengirimkan informasi putaran mesin ke CDI untuk mengatur timing pengapian sesuai dengan putaran mesin yang sedang berlangsung.
- Kabel Warna Biru Warna kabel biru pada Shogun 125 sering kali adalah kabel untuk lampu belakang atau sistem lampu lainnya. Kabel ini membawa arus listrik dari spul menuju lampu belakang untuk penerangan pada malam hari atau saat kondisi cahaya kurang.
Dengan mengetahui warna-warna kabel spul tersebut, Anda dapat lebih mudah melakukan pengecekan atau perbaikan saat terjadi masalah pada sistem pengapian. Misalnya, jika lampu belakang mati, Anda dapat memeriksa kabel berwarna biru untuk memastikan tidak ada kabel putus atau koneksi yang longgar.
Jalur Kabel Spul Shogun 125
Selain mengetahui warna kabel spul tersebut, penting juga untuk memahami jalur kabel atau bagaimana kabel-kabel ini terhubung dalam sistem. Berikut adalah gambaran umum jalur kabel spul Shogun 125:
- Kabel Hitam (Grounding) terhubung ke rangka motor atau grounding point lainnya.
- Kabel Merah (Positif) menuju koil pengapian untuk memicu bunga api.
- Kabel Hijau (Charging System) terhubung ke regulator/rectifier untuk pengisian baterai.
- Kabel Kuning (Sensor RPM) mengirimkan informasi putaran mesin ke CDI.
- Kabel Biru (Sistem Lampu) menuju lampu belakang atau sistem lampu lainnya.
Memahami jalur kabel ini akan membantu Anda dalam melakukan tracing jika terjadi masalah pada sistem pengapian. Misalnya, jika mesin sulit dinyalakan, Anda dapat memeriksa jalur kabel dari spul ke koil pengapian untuk memastikan tidak ada kabel putus atau koneksi yang tidak baik.
Penutup
Dengan pemahaman mengenai warna kabel spul Shogun 125, Anda dapat lebih siap dalam melakukan perawatan atau pengecekan pada sistem pengapian. Pastikan untuk selalu memeriksa kabel-kabel ini secara berkala agar kinerja mesin tetap optimal. Jika Anda mengalami kesulitan atau masalah yang tidak dapat diatasi sendiri, segeralah berkonsultasi dengan bengkel motor terdekat untuk penanganan yang tepat. Semoga artikel ini bermanfaat dan membantu Anda dalam memahami warna kabel spul tersebut.
